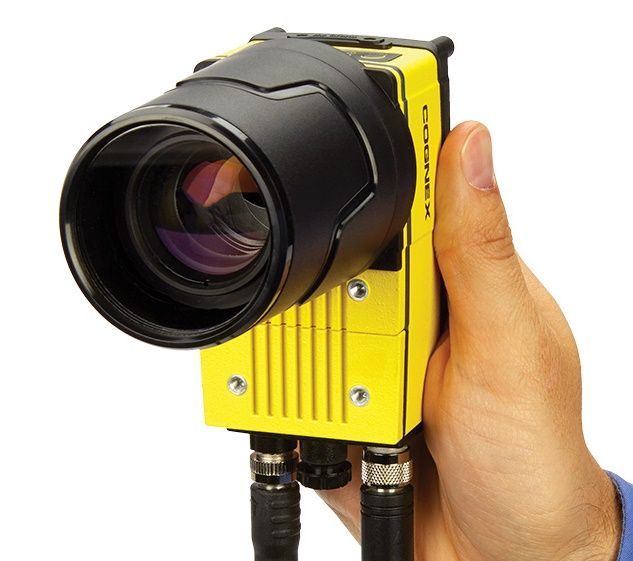

серия - In-Sight 9000: In-Sight 9912 / 9912С (Ins 9912/ Ins 9912C)

In-Sight® 9912 - первая автономная модель Cognex со сверхвысоким разрешением,

Cистема объемного сканирования In-Sight 9912 обладает способностью получать и детально обрабатывать  изображения, 12-мегапиксельная (MP) смарт-камера 9912 обеспечивает высокую точность определения местоположения, измерения и проверки деталей на большой площади даже на больших расстояниях. Благодаря универсальному форм-фактору, соответствующему стандарту IP67, и простому в использовании интерфейсу EasyBuilder®, смарт камера 9912 является более экономичной и более простой в интеграции, чем большинство систем технического зрения на базе контроллеров или ПК. Серия In-Sight 9000 предлагает варианты смарт-камер линейного и объемного сканирования изображения.

Большое поле зрения без потери разрешения

In-Sight 9912 - это 12-мегапиксельная система технического зрения с интеллектуальной камерой, которая позволяет пользователям осуществлять контроль  больших областей, сохраняя при этом исключительную четкость изображения. Доступная в монохромном и цветном вариантах, In-Sight 9912 захватывает детализированные изображения для достижения более точных измерений без потери поля зрения  и позволяет устанавливать систему технического зрения вдали от конвейеров, на безопасном расстоянии.

Характеристики		IN-SIGHT 9912	IN-SIGHT 9912C	IN-SIGHT 9902L
Мин. Прошивка		5.7.4	5.7	5.7
Тип камеры		Монохром	Цветная	Монохром
Тип датчика		1,1-дюймовый CMOS (3,45 мкм² пикселей)		1 дюймовый CMOS (7 мкм² пикселей)
Разрешение изображения		12 MP (4096 x 3000)		32MP (2048 x 16384 настраивается программно) или 16MP (1024 x 16384 настраивается программно)
Скорость захвата изображения (макс.)		14 кадров в секунду	8 кадров в секунду	66 тыс. строк в секунду (15 мкс на строку)
Память	Файловое хранилище	Энергонезависимая флэш-память 7,2 ГБ (задания), карта Micro SD 8 ГБ (задания, изображения, данные)
	ОП	832 MB SDRAM
Аксессуары	Объективы	C-mount
	Освещение	Внешнее освещение через разъем управления освещением		N/A
	Инструменты визуализации	PatMax, PatMax RedLine, PowerGrid, Hotbars
I/O	Сеть	(1) Gigabit Ethernet (10/100/1000 Mbps)
	Встроенные	(1) триггер, (1) вход, (2) выходы, (2) двунаправленный		(1) триггер, (1) вход, (2) выходы, (2) линейные  входы энкодера для квадратурной поддержки
	Расширение	CIO-MICRO, CIO‌-1400
Протоколы	Стандартные	TCP/IP, UDP, FTP, SFTP, Telnet, SMTP, RS-232
	Промышленные	OPC UA, EtherNet/IP with AOP, PROFINET Class B, iQSS, Modbus TCP, SLMP/SLMP Scanner, IEEE 1588 (CIP Sync), Rockwell Add-On Profile, CC-Link IE Field Basic
Механика	Габариты	53,4 мм (2,10 дюйма) x 60,5 мм (2,38 дюйма) x 121,0 мм (4,77 дюйма)
	Вес	400 гр.
	Защита	IP67 с крышкой объектива с байонетом C
Питание		24 В постоянного тока

Программное обеспечение In-Sight Explorer

Система технического зрения In-Sight 9000 использует программное обеспечение In-Sight Explorer с EasyBuilder для настройки и отслеживания проверок на мобильной, независимой платформе визуализации. Простой интерфейс «укажи и щелкни» позволяет клиентам создавать интерактивные веб-интерфейсы человеко-машинного интерфейса, доступные удаленно, по сети, через веб-браузер . Операторы могут просматривать проверки, инженеры по контролю могут изменять параметры, а руководители предприятий могут просматривать статистику производительности.

Простая настройка с помощью интерфейса EasyBuilder In-Sight Explorer

In-Sight Explorer EasyBuilder - это интуитивно понятный интерфейс, который направляет операторов через пошаговый процесс для быстрой настройки задач машинного зрения без какого-либо программирования. С EasyBuilder даже начинающие пользователи технического зрения могут легко настроить и установить датчик технического зрения.

Максимальный контроль с помощью электронной таблицы

Хотя многие задачи могут быть решены с помощью интерфейса EasyBuilder с функцией «укажи и щелкни», пользователи могут получить доступ к электронной таблице In-Sight для прямого доступа к инструментам технического зрения и параметрам связи. Доступ к электронной таблице обеспечивает гибкость программирования для внесения существенных корректировок и дает уверенность в том, что вы сможете решить любую прикладную задачу технического зрения.

Инструменты машинного зрения Cognex In-Sight

Инструменты In-Sight обработки изображений, полученных с помощью машинного зрения, состоят из функций, которые извлекают и обрабатывают элементы изображения для дальнейшего анализа данных и принятия решений.

Инструменты BLOB

Инструменты BLOB используются для обнаружения объектов, имеющих похожие оттенки серой шкалы. Blob очень полезен для количественной оценки размеров дефектов или для обнаружения элементов, которые не имеют повторяющейся формы. Blob может использоваться для монохромных и цветных изображений для количественной оценки присутствия определенного цвета.

Инструменты Edge и InspectEdge

Инструменты Edge используются для обнаружения темных и светлых переходов на детали. Результаты инструмента  Edge определения  кромки можно использовать для измерения расстояний, а также для проверки путем подсчета количества найденных кромок. Кромки также можно использовать для обнаружения и измерения окружностей и дуг. Инструмент InspectEdge отслеживает край детали для проверки на наличие дефектов.

Инструменты дефектоскопии

Инструменты обнаружения дефектов, в том числе Flex Flaw и Surface Flaw, используются для проверки контуров и площади поверхности деталей. Эти передовые технологии могут адаптироваться к вариациям освещения и отчасти внешнему виду.

Инструменты геометрии

Инструменты геометрии используются для измерения критических размеров детали простым щелчком мыши. Углы, дуги, диаметры и расстояния от точки до линии используют калибровку в реальном мире для получения точных и повторяемых результатов.

Инструменты гистограммы

Гистограммы используются для проверки или отслеживания характеристик деталей в зависимости от яркости.

ID инструменты

In-Sight включает PowerGrid и Hotbars, ведущие в отрасли алгоритмы считывания штрих-кодов, которые помогают достичь высочайшей скорости считывания для одномерных и двухмерных штрих-кодов, включая сложные коды Direct Part Mark (DPM).

Инструменты фильтрации изображений

Расширенная фильтрация изображений используется для выделения элементов или удаления элементов деталей перед выполнением дополнительной обработки с помощью других инструментов технического зрения. Для цветных камер доступны 24-битные цветные фильтры.

Инструменты оптического распознавания символов

Инструмент OCV / OCR сегментирует, извлекает и обучает шрифты для оптического распознавания символов (OCR) и оптической проверки символов (OCV)  на изображении. Инструмент для обучения шрифтов точно считывает малоконтрастные или неравномерные символы на размытом фоне.

Инструменты сопоставления с образцом

Точное определение местоположения детали - это первый шаг в большинстве приложений машинного зрения. Ведущие в отрасли технологии сопоставления с образцом Cognex, такие как PatMax RedLine, обеспечивают непревзойденную точность и надежность даже при изменении поворота, масштаба и освещения.

Инструмент сопоставления цветового узора

Инструменты работы с цветом PatMax RedLine определяет местонахождение деталей на основе формы и цвета, что позволяет не только определять местонахождение модели, но и находить определенный цвет обученной модели. Этот инструмент работает с цветным изображением, чтобы создать более надежную модель поиска рисунка.

Инструменты цвета

Инструменты цвета используются для идентификации и проверки объектов на основе данных о цвете, а также для измерения путем оценки количества присутствующих цветных пикселей. Усовершенствованная технология цветового зрения обеспечивает точность даже при изменении освещения, которое может вызвать проблемы для традиционных систем цветного зрения.

Объектив с байонетом C

Регулируемый вручную высокопроизводительный объектив обеспечивает максимальную гибкость в отношении размера объектива, диафрагмы и фокусировки. Обеспечивает равномерное разрешение по всему полю зрения, что делает этот тип объективов наиболее широко используемым.

Кабели

Доступны X-кодированные кабели ввода / вывода и внешние световые кабели.

Крышка объектива с байонетом C, степень защиты IP67

Крышки для объективов с байонетом C со степенью защиты IP67 доступны для защиты в суровых условиях и подходят для объективов большего диаметра. Удлинитель 30 мм также доступен для объективов, требующих большей длины, и используется вместе с данной крышкой с байонетом C.

Модули ввода / вывода

Модуль I / O Breakout обеспечивает простое подключение систем In-Sight к источникам питания, триггерам сбора данных, выходам и последовательным устройствам. Модули расширения ввода / вывода увеличивают количество точек ввода / вывода, доступных для систем In-Sight, и обеспечивают полное квитирование RS-232.
