Наименование: In-Sight 9902L (INS 9902L)

<h3></h3>
<div>

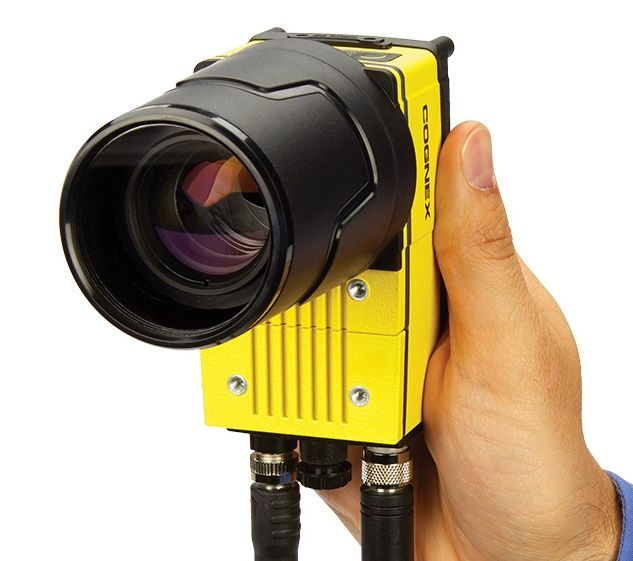

Интеллектуальная камера линейного сканирования In-Sight 9902L 2K - автономная система машинного зрения высокого разрешения для детальной инспекции крупногабаритных, цилиндрических или непрерывно движущихся объектов.
</div>
<br>

Заказать Отправить URL страницы Задать вопрос Напечатать

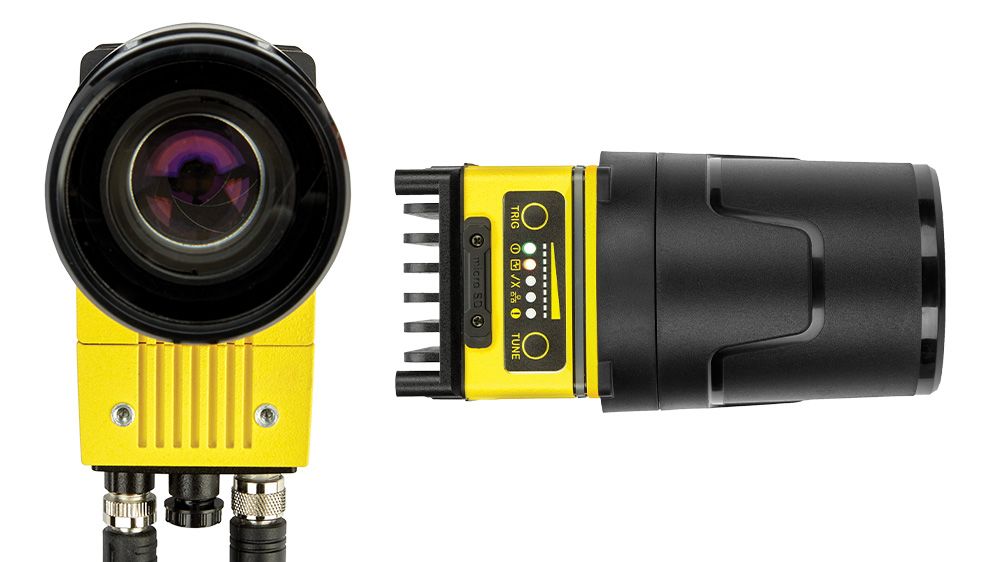

Смарт- камера линейного сканирования In-Sight 9902L 2K

- это автономная система машинного зрения высокого разрешения, идеально подходящая для детальной инспекции крупногабаритных, цилиндрических или непрерывно движущихся объектов.

Описание

Характеристики

Настройка и ПО

Инструменты

Аксессуары

Документация

Особенности серии In-Sight 9902L
Смарт-камера 9902L имеет частоту сканирования до 16 000 линий по 2000 пикселей на строку для создания 32-мегапиксельного изображения, позволяющего обнаружить даже самые мелкие элементы и дефекты. Каждая линия пикселей имеет скоростью сканирования 67 000 строк в секунду для удовлетворения потребностей самых скоростных производственных линий. Небольшое поле обзора целевого объекта, достаточное этой автономной видеосистеме для сканирования, делает ее идеальным выбором для установки в условиях с ограниченным полем зрения или требованиями к монтажу.
Единственная автономная система линейного сканирования In -Sight 9902L промышленная система со встроенной функцией обработки изображения. Обработка изображения «на борту», внутри самой камеры, устраняет неудобства установки отдельного контроллера. Кроме того, корпус с классом защиты IP67 защищает систему от влаги и пыли без необходимости использования внешнего защитного корпуса.
Инспекция крупногабаритных, цилиндрических и непрерывно движущихся объектов
Камеры линейного сканирования являются идеальным выбором для инспекции крупногабаритных или цилиндрических объектов на быстроходных производственных линиях. Среди множества приложений для линейного сканирования наиболее распространенными являются:

Цилиндрические объекты, такие как автомобильные фильтры и батареи, где 100%-я проверка поверхности продукта может быть произведена при его вращении вдоль производственной линии.
Инспекция этикеток на изогнутых поверхностях, например, банки с супом или бутылочные этикетки, которые должны быть «развернуты» в двухмерной плоскости для проверки.
Крупногабаритные объекты, такие как солнечные батареи и дверные автомобильные панели, которые могут быть отсканированы и проверены в целом.

In-Sight 9902L

Тип изображения	Монохром
Работа/программа	Энергонезависимая флеш-память 7.2 ГБ
Память обработки изображений	Оперативная память 512 MB
Дополнительное хранилище	8 ГБ SD-карта, сетевой диск через FTP через гигабитную сеть
Тип датчика	CMOS, глобальный затвор
Разрешение (пикс.)	2048 x 1; 2048 x 16384 (до 16384 строк) программное обеспечение настраивается, или 1024 x 1; 1024 x 16384 (до 16384 строк) программное обеспечение настраивается
Скорость линии	66K линий в сек. (Скорость сканирования 15 мкс)
Тип линзы	только C-mount
Световые индикаторы	SD статус, светодиодный индикатор прохода / сбоя и 360 ° индикатор сети и светодиод ошибки
Встроенный IO	1 выделенный триггер, 1 вход, 2 выхода
Вход для энкодера	2 входа энкодера для квадратурной поддержки
Входное напряжение энкодера	5–24 В постоянного тока
Мощность	24 В постоянного тока
Промышленные разъемы M12	Питание / IO; Ethernet; Внешняя мощность / управление (N / A)
Степень защиты	IP67 с крышкой объектива C-mount
Сетевые коммуникации	1G (1000) / 100/10 Мбит / с
Поддержка IEEE 1588	Разрешение временной метки: 8 нс; Точность синхронизации через прозрачные часы: 5 нс
Профиль дополнения Rockwell	Да
Инструменты визуализации	Полный комплект с PatMax. Дополнительный инструмент PatMax RedLine.

Простая интеграция в существующую инфраструктуру

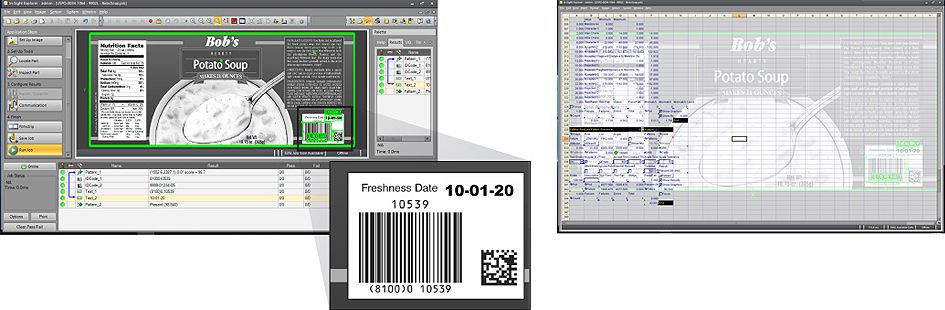

Для настройки и мониторинга проверок, системы машинного зрения Cognex Sight 9902L используют стандартное программное обеспечение In-Sight Explorer ™ с EasyBuilder®. Интуитивно понятный интерфейс и пошаговая инструкция по настройке помогают как опытным, так и начинающим операторам быстро и легко настроить визуализацию приложения.

Наряду с широким спектром приложений, решаемых одним кликом мыши посредством интерфейса EasyBuilder, для полного контроля пользователи могут получить прямой доступ к электронной таблице In-Sight, инструментам машинного зрения и вариантам подключения.

Доступ к электронной таблице обеспечивает не только гибкость программирования для внесения существенных корректировок, но также обеспечивает уверенность в том, что вы сможете решить задачу любой степени сложности.

Инструменты машинного зрения серии In-Sight 7000

В основе инструментов обработки изображений In-Sight лежит технология извлечения и обработки элементов изображений для последующего анализа данных и принятия решений. В набор инструментов серии In-Sight 7000 входят следующие элементы.

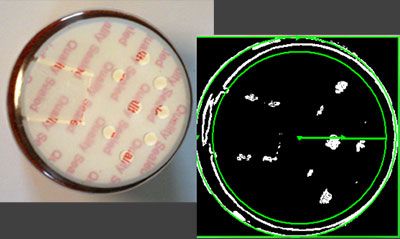

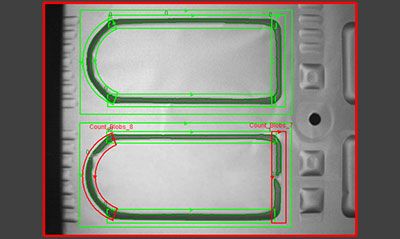

Инструменты работы с пятнами

Инструменты работы с пятнами предназначены для обнаружения элементов с аналогичными тенями шкалы серого. Инструмент работы с пятнами очень полезен для количественной оценки размеров дефектов или для определения местоположения элементов с повторяющейся формой. Этот инструмент можно использовать при работе с монохромными и цветными изображениями для количественного анализа величины конкретного присутствующего цвета.

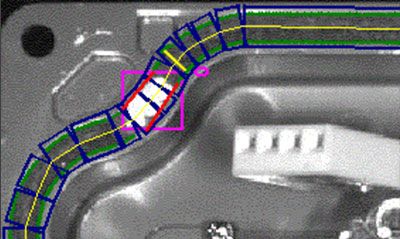

Инструменты работы с контуром и инструмент InspectEdge

Инструменты работы с контуром предназначены для обнаружения темных и светлых переходов на детали. Результаты, полученные с помощью этого инструмента, можно использовать для измерения расстояний, а также для проверки посредством подсчета количества найденных контуров. Инструменты работы с контуром также можно использовать для обнаружения и измерения окружностей и дуг. Инструмент InspectEdge предназначен для отслеживания контура детали для проверки на наличие дефектов.

Инструменты для выявления дефектов

Инструменты для выявления дефектов, включая Flex Flaw и Surface Flaw, предназначены для проверки контуров и поверхности деталей. Эти новейшие технологии способны адаптироваться к изменениям освещения и внешнего вида деталей.

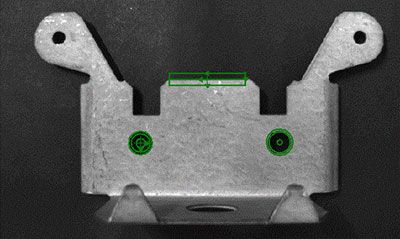

Геометрические инструменты

Геометрические инструменты предназначены для измерения критических размеров детали с помощью простого и интерактивного интерфейса. Для измерения углов, дуг, диаметров и расстояний от точки до линии применяется реальная калибровка, обеспечивающая точные и повторяемые результаты.

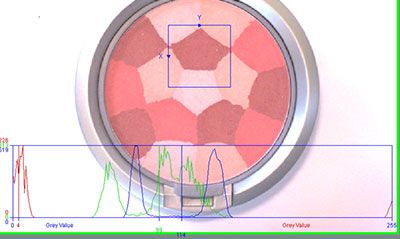

Инструменты построения гистограмм

Гистограммы предназначены для проверки или мониторинга элементов деталей на основе яркости.

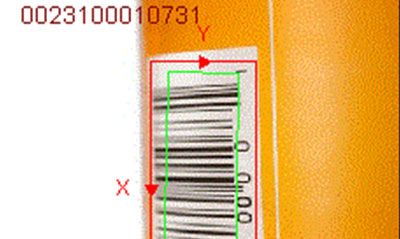

Инструменты идентификации

С помощью алгоритмов считывания штрихкодов 1DMax и 2DMax+ можно достичь наивысших скоростей считывания одно- и двухмерных штрихкодов, включая расшифровку трудночитаемых двухмерных кодов прямой маркировки деталей (DPM).

Инструменты фильтрации изображений

Новейшая технология фильтрации изображений предназначена для выделения или удаления элементов деталей перед дополнительной обработкой с помощью других инструментов машинного зрения.

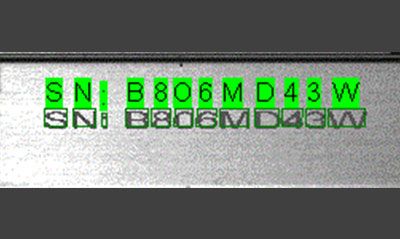

Инструменты оптического распознавания символов

Инструмент OCR/OCV разделяет на сегменты, выделяет и запоминает шрифты для оптического распознавания символов (OCR) и проверки оптически распознаваемых символов (OCV) на изображении. Инструмент с возможностью обучения шрифтам точно считывает неконтрастные или неравномерно расположенные символы на сложном фоне.

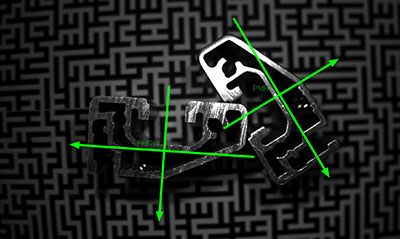

Инструменты сопоставления образов

В большинстве задач машинного зрения в первую очередь выполняют точное определение местоположения. Ведущая в отрасли технология Cognex сопоставления геометрических образов, такая как PatMax RedLine, гарантирует непревзойденную точность и надежность, даже в условиях изменения вращения, масштабирования и освещения.

для интеллектуальной камеры линейного сканирования In-Sight 9902L 2K

Объектив с креплением C-mount

Регулируемый вручную высокоэффективный объектив обеспечивает большую гибкость в выборе размера, апертуры и фокуса. Обеспечивает равномерную разрешающую способность по всему полю обзора, благодаря чему объективы этого типы пользуются наибольшей популярностью.

Крышка объектива C-Mount

Стандартные и расширенные крышки объектива C-mount доступны для использования, когда не требуется встроенный модуль освещения. Для камер большего формата, таких как 5-мегапиксельная камера In-Sight 7905 или камера сканирования линии In-Sight 9902 2K, можно использовать большую крышку, для более широких и длинных вариантов объектива. Эти аксессуары используются только для объектива C-mount и не совместимы с встроенными модулями освещения или автофокуса. При использовании встроенного модуля освещения также доступны дополнительные поляризационные и прозрачные (без диффузора) крышки.

Кабели

Доступны иловые кабели ввода-вывода и кабели внешнего источника освещения с X-кодированием.

Модули ввода-вывода

Разъединительный модуль ввода-вывода обеспечивает простое подключение систем In-Sight к источникам питания, пусковым механизмам захвата данных, устройствам вывода и устройствам c последовательной обработкой данных. Модули расширения ввода-вывода увеличивают количество точек ввода-вывода, доступных системам In-Sight, и обеспечивают полную установку связи через интерфейс RS-232.

Техническое описание Cognex In-Sight 9902LСкачать (1,04 Мб)
