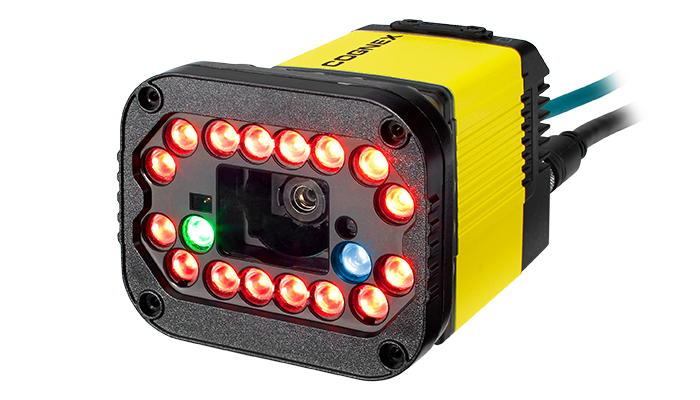

Подробнее→Стационарные считыватели серии DataMan 470 с легкостью решают сложные высокопроизводительные задачи на производстве и в логистике. Мощность многоядерного процессора, технология обработки изображений, датчик высокого разрешения, передовые алгоритмы декодирования и простая настройка обеспечивают серии DataMan 470 максимальный рабочий диапазон, скорость считывания и простоту использования.
Получить образец для тестирования
Видео:DATAMAN 474 (DMR 474) | DATAMAN 475 (DMR 475) | |
Алгоритмы и технологии | 1DMax, 2DMax, Hotbars, PowerGrid | |
Датчик изображения | 1/1.8” CMOS | 2/3″ CMOS |
Свойства датчика изображения | Диагональ 8,9 мм; 3,45 мкм квадратные пиксели | Диагональ 11,1 мм; 3,45 мкм квадратные пиксели |
Разрешение датчика изображения | 2048 x 1536 | 2448 x 2048 |
Скорость электронного затвора |
Экспозиция (Мин.): 15 мкс Экспозиция (Макс.): 1000 мкс с встроенной подсветкой / 10 000 мкс с внешней подсветкой |
|
Захват изображения (Макс.) | До 80 Гц | До 55 Гц |
Варианты объектива | S-mount 10.3 мм (доп. жидкостная линза), C-mount 24 мм жидкостная линза, C-mount; 12 мм, 16 мм, 25 мм, 35 мм, 40 мм | |
Кнопки запуска и настройки | Да; Быстрый запуск, «Умная» настройка | |
Устройство целенаведения | Опция | |
Дискретные входы | 2 фиксированных + (*) оптоизолированных | |
Дискретные выходы | 2 фиксированных + (*) оптоизолированных | |
* Другие точки ввода / вывода | 2 настраиваемых пользователем | |
Статус выходных сигналов | Звуковой сигнал, 5 многофункциональных светодиодов, 10 светодиодных полос, кольцевой индикатор 360° | |
Подсветка | Встроенные светодиоды, красный, синий или ИК; диффузный, поляризованный, встроенный свет с высоким энергопотреблением (HPIL), различные регулируемые параметры внешнего освещения | Встроенные светодиоды, красный, синий или ИК; диффузная, поляризованная, мощная интегрированная подсветка (HPIT), различные регулируемые параметры внешнего освещения |
Передача данных | Ethernet и последовательный порт | |
Протоколы |
RS-232, TCP/IP, PROFINET, EtherNet/IP(TM), SLMP, Modbus TCP, NTP, SFTP, FTP, M/S Java Scripting включен для пользовательских протоколов |
|
Питание | 24 В постоянного тока ± 10% | |
Потребляемая мощность |
24 В постоянного тока ± 10%, максимум 1,5 А (HPIL1) 24 В постоянного тока, максимум 250 мА (не HPIL1) Поставляется только для LPS или NEC класса 2 |
|
Вес | 373 г | |
Габариты | 126.8мм (Д) x 60.5мм (Ш) x 77.1мм (В) | |
Рабочая Температура | 0-57 °C (32-134.6 °F)2 | |
Температура хранения | -20-80 °C (-4-176 °F) | |
Влажность при эксплуатации и хранении | <95%, без конденсата | |
Степень защиты | IP67 с кабелями и соответствующей крышкой объектива | |
Сертификаты RoHS | Да | |
Директивы (CE, UL, FCC) | Да |
1 HPIL обозначает один из комплектующих DM360-HPIL-RE или DM360-HPIL-RE-P.
2 В ситуациях, когда рабочая температура превышает 40 °C, требуется внешний отвод тепла.
Серия DataMan 470 оптимизирована под использование запатентованных алгоритмов непрерывного высокоскоростного считывания одномерных и двухмерных кодов, независимо от размера, качества, способа печати или поверхности нанесения.
Современная технология DataMan 470 обеспечивает максимальный захват, скорость считывания и простоту использования.

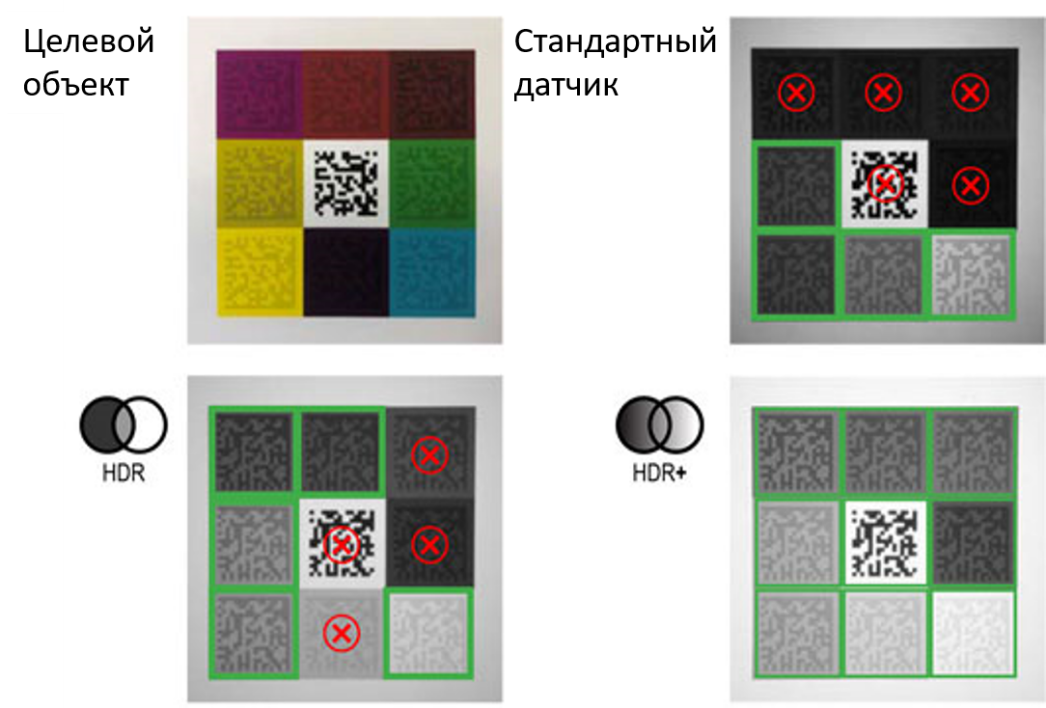

В режиме высокодинамичного диапазона считывания (HDR) используется новейшая технология датчиков изображения CMOS, в 16 раз более детализированная, чем у обычных датчиков. HDR использует дополнительные данные для радикального улучшения качества и контраста изображения.
HDR + - усовершенствованный алгоритм, который расширяет границы технологии HDR, автоматически увеличивая локальные изменения контраста. Это создает более равномерное изображение в одном захвате, что позволяет увеличить глубину резкости, скорость линии и улучшить обработку сложных кодов.
По сравнению с HDR или другими традиционными технологиями, HDR + позволяет DataMan 470 считывать большее кол-во типов кодов.
Серия DataMan 470 оптимизирована под использование запатентованных алгоритмов непрерывного высокоскоростного считывания 1D и 2D-кодов, независимо от размера, качества, способа печати или поверхности нанесения.

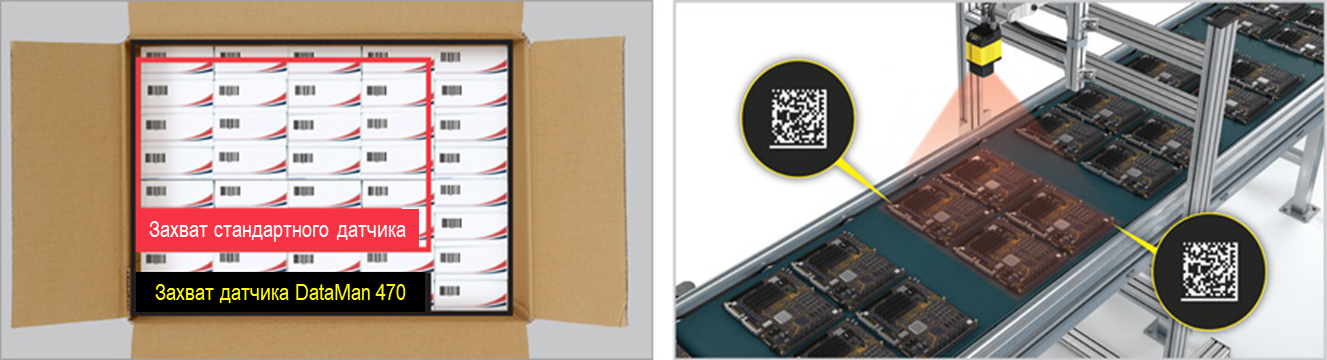

Датчик высокого разрешения DataMan 470 обеспечивает большее поле зрения и глубину резкости, чем стандартные считыватели. Он распознает большие и малые коды под различными углами, включая 2D-коды прямой маркировки (DPM) высокой плотности.
Более высокое разрешение DataMan 470 обеспечивает большее поле зрения для считывания множественных кодов и кодов со смешанной символикой.
Технология мониторинга в режиме реального времени Cognex Explorer (RTM) с помощью простых в использовании панелей обеспечивает в инструменте настройки DataMan Setup Tool актуальную информацию для диагностики и устранения проблем со штрих-кодом. RTM может отслеживать и оценивать качество изображений штрих-кодов и обеспечивать качество управления технологическим процессом на всем объекте.
Инновационный дизайн DataMan 470 с модульной конфигурацией делает его удобным в использовании для любых задач считывания.
Расширительный модуль Xpand увеличивает поле зрения одного считывателя более, чем на 50%, уменьшая требуемое количество считывателей и упрощая настройку и установку.
Взаимозаменяемые многоцветные и поляризационные аксессуары обеспечивают гибкость в выборе освещения, а параметры объективов S-mount, C-mount и жидкой линзы (автофокусировка) обеспечивают максимальное покрытие зоны считывания.
DataMan 470 легко решает сложные задачи, такие как отслеживание автомобильных компонентов, идентификация шин, обработка багажа в аэропортах и автоматическая сортировка.
Высокоскоростное считывание кода
Многоядерная вычислительная мощность DataMan 470 позволяет запускать параллельно несколько алгоритмов и процессов, с непревзойденной скоростью считывания кода. |
|
Всенаправленное считывание кодов
DataMan 470 может считывать несколько сложных одномерных и двумерных кодов вне зависимости от места их нанесения, и идеально подходит, например, для задач прослеживаемости автомобильных и электронных компонентов.
|
|
Смешанная кодировка, чтение нескольких кодов Усовершенствованная технология обработки изображения позволяет DataMan 470 обеспечить большую глубину резкости и улучшенную обработку сложных кодов независимо от их ориентации или скорости производственной линии. |
|
Большое поле зрения и глубина поля
Датчик высокого разрешения за счет расширенного поля зрения обеспечивает возможность считывания множественных и смешанных кодов. |
