3D лазерные профилировщики DS1000: P100-320-000-SL

О компании
Cognex

О компании Cognex

Cognex Corporation — ведущий мировой поставщик систем машинного зрения, видеодатчиков и промышленных считывателей идентификационных кодов, используемых при автоматизации производства.

Подробнее
Наименование: P100-320-000-SL

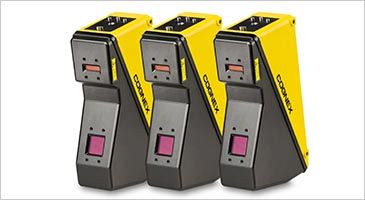

  • 3D-камера DS1100 Класса 3R производительностью 5X. DS1100 с использованием лазера класса 2M.
  • Программное обеспечение VisionPro + 3D инструментарий для серии DS1000
  • Защитный ключ ПО

Описание:

3D система технического зрения серии DS1000 оптимизирует качество продукции, проводя трёхмерную проверку Ваших товаров. Имеет компактный корпус и промышленный дизайн для эксплуатации в самых тяжелых условиях. Система оснащена лучшим в отрасли ПО от Cognex с новым производительным набором 3D инструментов.

Заводская калибровка DS1000 обеспечивает результат в реальных единицах измерения с микронной точностью, облегчая эксплуатацию и ускоряя развёртывание 3D приложений. В отличие от стандартных 2D систем машинного зрения, система Cognex предоставляет топографическое изображение объекта, исходя из которого можно измерить такие параметры, как длина, ширина, высота, наклон или объём применительно к любому типу поверхности. Система также упрощает сложные приложения оптического считывания знаков (OCR) или решения задача определения наличия/отсутствия путём создания контраста из перепадов высоты, независимо от цвета объекта.

Технические характеристики:

Размер

93.3 мм – 115.2 мм (В) х 50 мм (Ш) х 167.06 мм (Д)

Вес

700 г

Рабочая температура

0ºC – 50ºC (32ºF – 113ºF)

Температура хранения

-10ºC – 60ºC (-14ºF – 140ºF)

Макс. раб. влажность

85% (без конденсата)

Корпус

IP65 (с рекомендуемыми Cognex IP65 Ethernet кабелем и силовым I/O кабелем)

Ударопрочность

50G (11 мс полусинусоидальный импульс)

Виброустойчивость

8 gs (10-500 Гц в течение 30 мин.)

Рабочий диапазон дискретного входа/выхода

Напряжение триггерного входа:

-24 В пост. тока. – +24 В пост. тока;

Вход. ВКЛ.: > 10 В пост. тока (>6 мА);

Вход ВЫКЛ.: < 2 В пост. ока. (<1.5 мА)

Характеристики входа датчика

Дифференц.:

A+/B+: 5-24В (50 кГц макс.)

A-/B-: Инверт. (A+/B+)

Однотактный: A+/B+: 5-24В (50 кГц макс.)

A-/B-: +0В пост. тока. =½(A+/B+)

Питание

Напряжение:

+24 В пост. тока. (22-26 В пост. тока.);

Ток: 500 мА макс.

Частота сканирования

До 10 кГц

ПО

ПО Cognex Designer

Ethernet

  • Интерфейс Gigabit Ethernet
  • Интегрированные светодиодные индикаторы подключения и траффика
  • Стандартный гнездовой коннектор M12-8

Сертификация


Дополнительное оборудование

  • Кабель Ethernet: 5м, сертиф. IP65
  • Силовой: + I/O + кабель энкодера, сертиф. IP65
  • Монтажный кронштейн
  • Корпус из нержавеющей стали, сертиф. IP69K для пищевой промышленности

Контроллер VC5

Процессор Intel i5 (ЦПУ)

Прецизионное I/O соединение реального времени

207 мм (В) 132.6 мм (Ш) x 229.5 мм (Д)

Преимущества для заказчика:

Комплексное 2D/3D решение на базе машинного зрения

  • Расширенный набор опций
  • Комплектуется контроллером VC5
  • Простое развёртывание благодаря ПО Cognex Designer™

3D и 2D инструменты машинного зрения мирового класса

  • Определение высоты, объёма, равномерности плоскости, наклона и поперечного сечения
  • Алгоритмы PatMax® ,IDMax® и OCRMax™

Показания в реальных единицах (мм)

  • Калиброванная 3D система
  • Микронная точность

Совмещение 3D и 2D камер

  • Необходимо для многих приложений

Контрастно–независимая проверка

  • Тёмный объект на тёмном фоне
  • Независимость от цвета объекта

Промышленный корпус (класс защиты IP65)

  • Вариант исполнения корпуса IP69K для пищепрома

Область применения:
  • при слабом контрасте, черный на черном или белый на белом (например, распознавание символов на шинах)
  • для блестящих металлических поверхностей
  • при высоких скоростях

Аксессуары
Документация
НаименованиеКраткое описание
PPLUS-CBL-ENETКабель ProfilePlus Ethernet, 5 м
Техническое описание серии DS1000 CognexСкачать (560,04 Кб)
