Cognex Corporation — ведущий мировой поставщик систем машинного зрения, видеодатчиков и промышленных считывателей идентификационных кодов, используемых при автоматизации производства.
Подробнее→| Модельный ряд серии 3D-A5000 | ||||
|---|---|---|---|---|
| 3D-A5120 | 3D-A5060 | 3D-A5030 | 3D-A5005 | |
| Стандартная рабочая версия | ||||
| Расстояние до объекта (CD) | 1000.0 мм | 1400.0 мм | 1465.0 мм | 299.3 мм |
| Диапазон измерения(MR) | 1000.0 мм | 400.0 мм | 80.0 мм | 12.0 мм |
| Ближнее поле зрения (FOV) | 900 x 675 мм | 520 x 390 мм | 280 x 210 мм | 60 x 44 мм |
| Дальнее поле зрения (FOV) | 1760 x 1320 мм | 645 x 490 мм | 285 x 216 мм | 65 x 46 мм |
| Разрешение XY | 626–1223 мкм | 361–454 мкм | 195–200 мкм | 42–44 мкм |
| Разрешение Z | 414–1656 мкм | 338–559 мкм | 178–198 мкм | 7–8 мкм |
| Повторяемость Z (σ) | 250–1000 мкм | 100–150 мкм | 55–66 мкм | 5–6 мкм |
| Расширенная рабочая версия | ||||
| Расстояние до объекта (CD) | 800.0 мм | 1200.0 мм | 1415.0 мм | 290.3 мм |
| Диапазон измерения (MR) | 2000.0 мм | 800.0 мм | 190.0 мм | 30.0 мм |
|
Ближнее поле зрения (FOV) |
720 x 540 мм | 415 x 325 мм | 250 x 180 мм | 54 x 42 мм |
|
Дальнее поле зрения (FOV) |
2448 x 1836 мм | 685 x 530 мм | 290 x 220 мм | 60 x 45 мм |
| Разрешение XY | 506–1701 мкм | 315–500 мкм | 191–204 мкм | 41–45 мкм |
| Разрешение Z | 265–3246 мкм | 248–690 мкм | 166–213 мкм | 7–8 мкм |
| Повторяемость Z (σ) | 250–2000 мкм | 120–250 мкм | 80–110 мкм |
7 мкм |
| серия 3D-A5000 | |
|---|---|
| Габариты | 324 x 137 x 97 мм |
| Вес | 3.0 кг |
| Рабочая температура | 0–40 °C (32–104 °F) |
| Температура хранения | -10–60 °C (14–140 °F) |
| Рабочая влажность | <85% (без конденсата) |
| Степень защиты | IP65 |
| Ударопрочность | 50 гс (полусинусоидальный импульс 11 мс) |
| Вибрация | 4 гс (10–120 Гц в течение 30 минут) |
| Триггер |
Пределы входного напряжения триггера: -24 В постоянного тока - +24 В постоянного тока Вход ВКЛ .:> 10 В постоянного тока (> 6 мА) Вход ВЫКЛ: <2 В пост. Тока (<1,5 мА) |
| Мощность |
Напряжение: +24 В постоянного тока (22–26 В постоянного тока) Ток: 6,0 А макс. |
| Время захвата изображения | 200 мс |
| ПО | VisionPro |
| Ethernet | 10 Gigabit |
| Сертификаты | CE, FCC, KCC, TUV SUD NRTL, RoHS |
| Дополнительные аксессуары | Вентилятор |

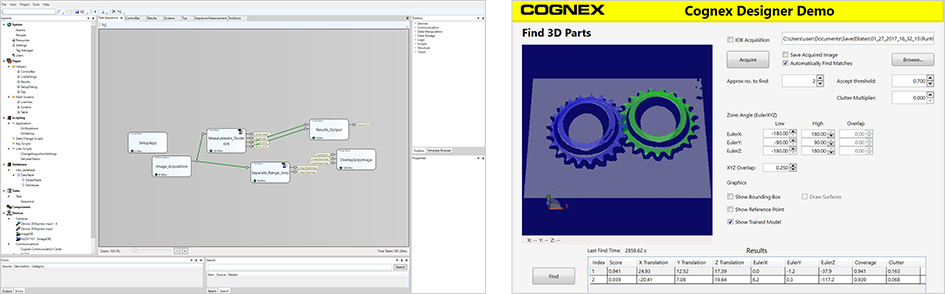

Камера 3D-A5000 оснащена программным обеспечением VisionPro и графическим пользовательским интерфейсом Cognex Designer. Этот мощный программный пакет позволяет быстро создавать и развертывать приложения для полноценного зрения с доступом к полной библиотеке инструментов VisionPro.
VisionPro - это ведущее в отрасли программное обеспечение для ПК для среды программирования Microsoft® Visual Studio® .NET. Он предназначен для настройки и развертывания приложений 2D и 3D для визуализации. С VisionPro пользователи могут выполнять широкий спектр функций, в том числе:
Геометрическое расположение объекта
Инспекция
Идентификация
Измерение
Выравнивание
Cognex Designer - это графическая среда программирования на основе блок-схем со встроенным ИЧМ, которая разбивает решения приложений на управляемые задачи для простой разработки пользовательских интерфейсов с расширенными функциональными возможностями. Cognex Designer также:
Сокращает циклы разработки
Упрощает обслуживание и поддержку приложений.
Упрощает разработку и обслуживание приложений без использования сценариев или программирования
3D-A5000 оснащен проверенным и признанным Cognex набором инструментов VisionPro 3D для проверки сборки, линейных измерений и автоматизированного управления. Интегрированная среда разработки Cognex Designer упрощает настройку приложений и сокращает время установки.
PatMax 3D - это обучающий инструмент на основе анализа изображения, используемый для определения ориентации одной или нескольких деталей в трехмерном пространстве относительно аналогичной эталонной детали. PatMax 3D идеально подходит для определения местоположения объектов в роботизированных системах наведения и позволяет дополнительным инструментам точно выполнять измерения независимо от фиксации объекта.
Инструмент "Калькулятор высоты" обеспечивает высоту объекта в реальных единицах измерения на основе базовой плоскости.
Инструмент «Калькулятор объема» собирает объемные данные из трехмерного изображения, обеспечивая точный объем объекта, лежащего на определенной поверхности.
Инструмент «Сечение» берет часть изображения и измеряет профиль по этой области для проверки размеров.
