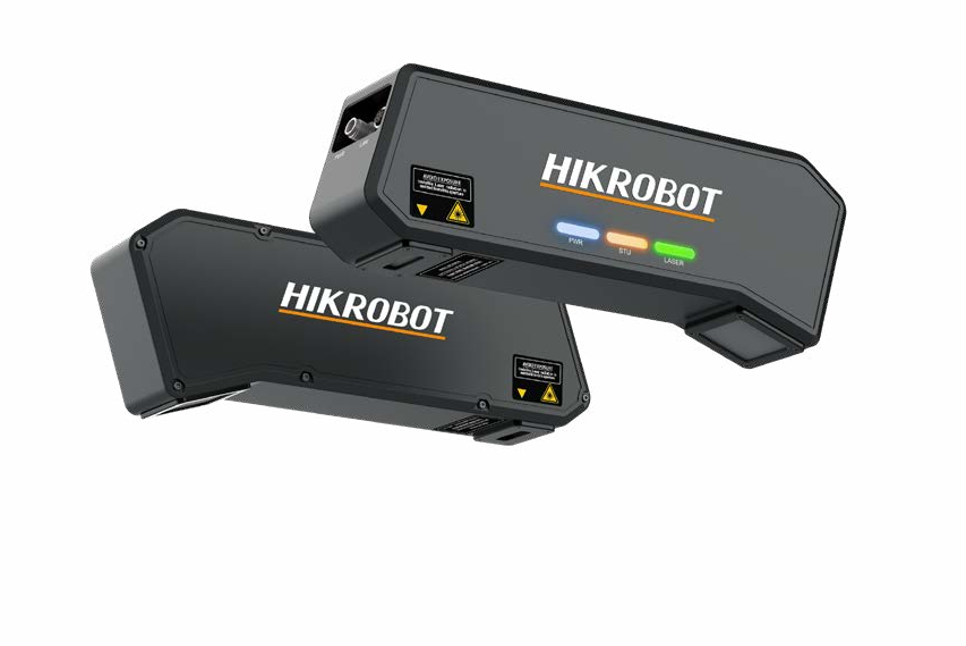

3D Камеры Hikrobot с линейным лазером

Ключевые особенности:

  • Встроенный алгоритм HDR.
  • Субпиксельная точность до 5мм.
  • Лазерный модуль высокой мощности, более широкий динамический диапазон.
  • Узкополосный фильтр, усовершенствованная защита от помех.
  • Поддержка необработанных (RAW) данных; облако точек; вывод значения объёма.
  • Сертификация KC, CE, FCC, RoHs.

Файлы для скачивания

Модели

Характеристики
Схема
3D Камеры Hikrobot с линейным лазером. Обзор серии.pdf, (275,95 Кб) Скачать3D камеры Hikrobot. Техническое описание.pdf, (958,09 Кб) Скачать

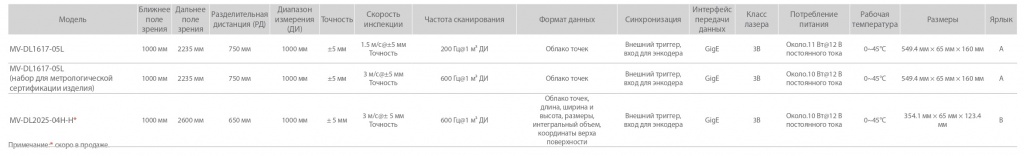

DL tab.jpg

Модель/

Параметры

MV-DL1617-05L

MV-DL2125-04H-H *

Ближнее поле зрения

1000мм

Дальнее поле зрения

2235мм

2200мм

Разделительная дистанция (РД)

750мм

750мм

Диапазон измерения (ДИ)

1000мм

Точность по осям (X/Y/Z)

±5мм

Скорость

1.5м/с@±5мм точность

3м/с@±5мм точность

Макс. частота сканирования

200Гц@1м³ ДИ

600Гц@1м³ ДИ

Формат данных

Исходное изображение, облако точек

Облако точек, длина / ширина / высота, интегральный объем, координаты верхней плоскости объекта

Режим триггера

Внешний триггер, вход для энкодера

Интерфейс передачи данных

Гигабитный Ethernet (1000 Мбит/с)

Цифровой Ввод / вывод

Разъём M12 12-пин. обеспечивает ввод/вывод сигналов, включая оптоизолированный вход ×1, оптоизолированный выход ×1 и RS-232 ×1

Разъём M12 12-пин. обеспечивает ввод/вывод сигналов, включая оптоизолированный вход ×3, оптоизолированный выход ×3 и RS-232 ×1

Потребление питания

<10 Вт@12В постоянного тока

Класс безопасности лазера

3B @500 мв Класс 2M

Размеры

549.4 мм × 65 мм × 160 мм

354.1 мм × 65 мм × 123.4 мм

Вес

5 кг

1.6 кг

Рабочая температура / влажность

Рабочая температура 0~45°C, температура хранения-30~80°C, 20%~85%относительной влажности без конденсации

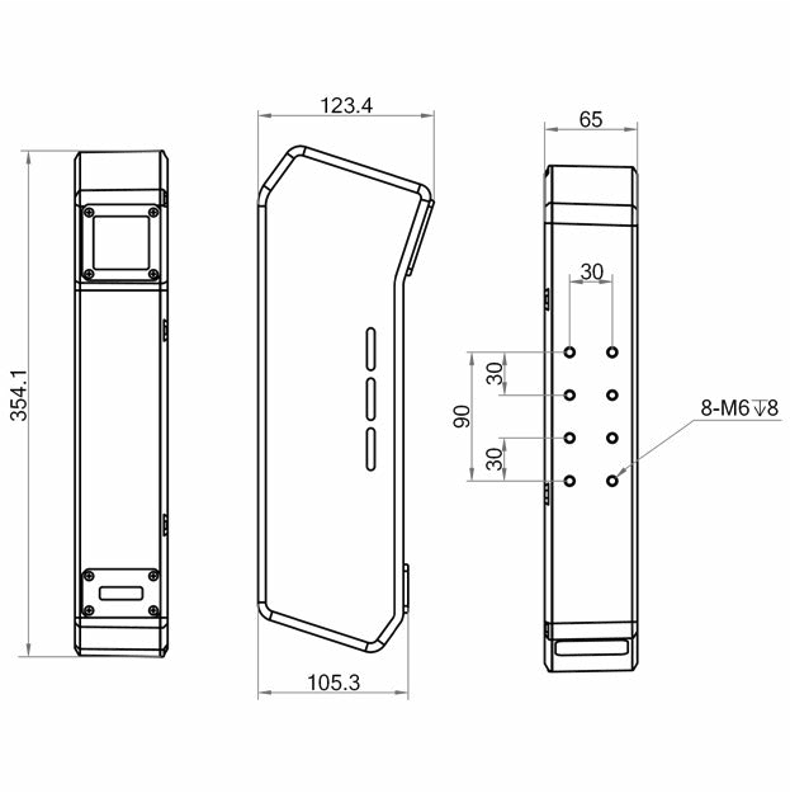

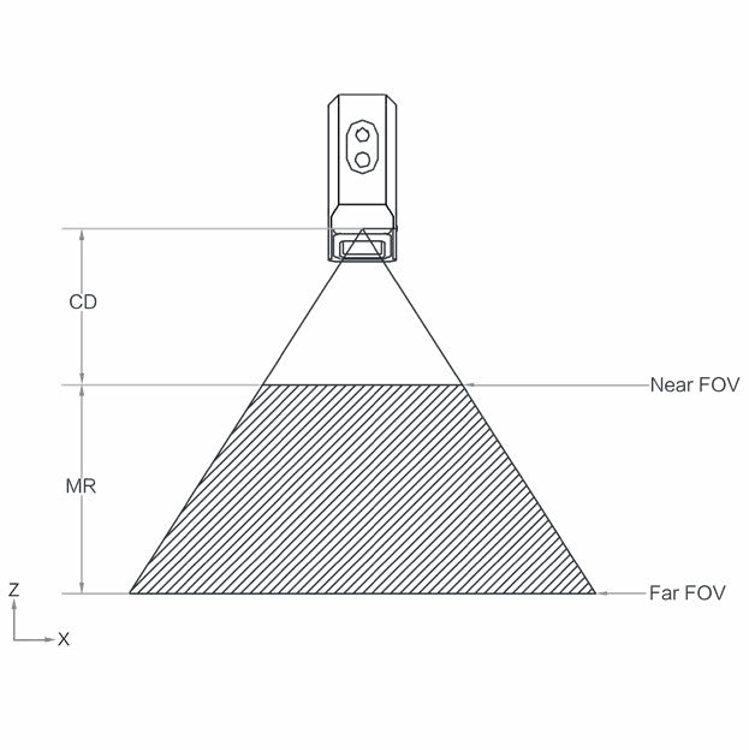

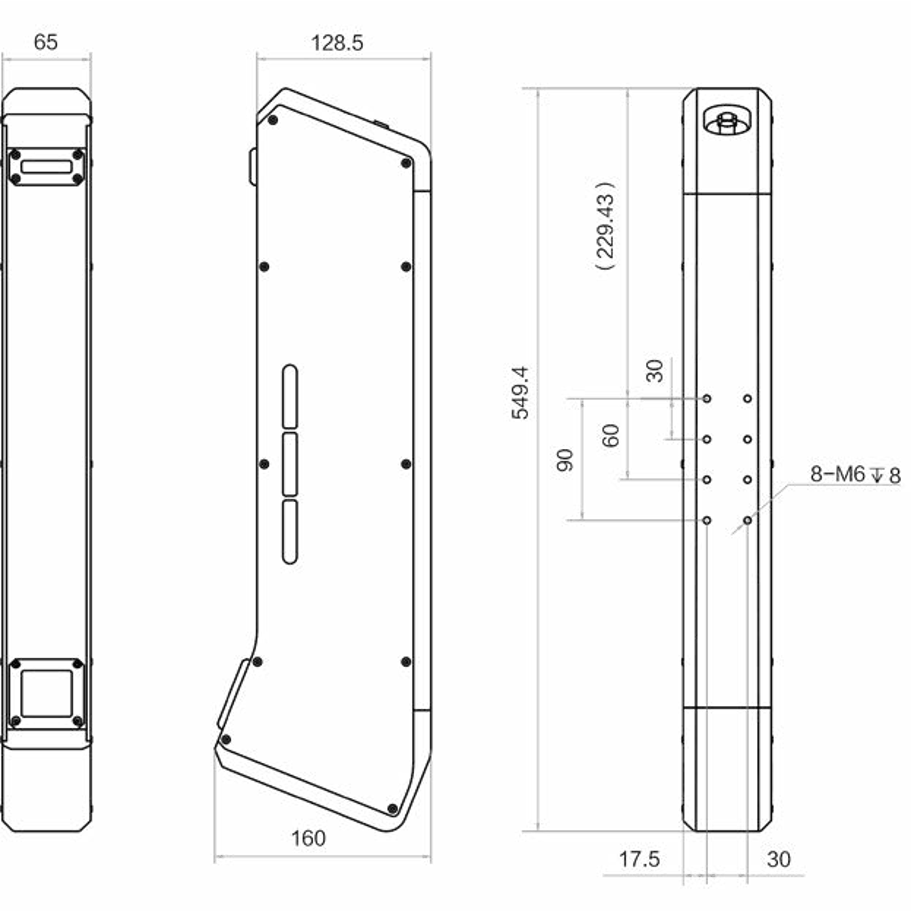

Line Laser 3D Camera dim1.png Line Laser 3D Camera dim2.png  Line Laser 3D Camera dim3.png

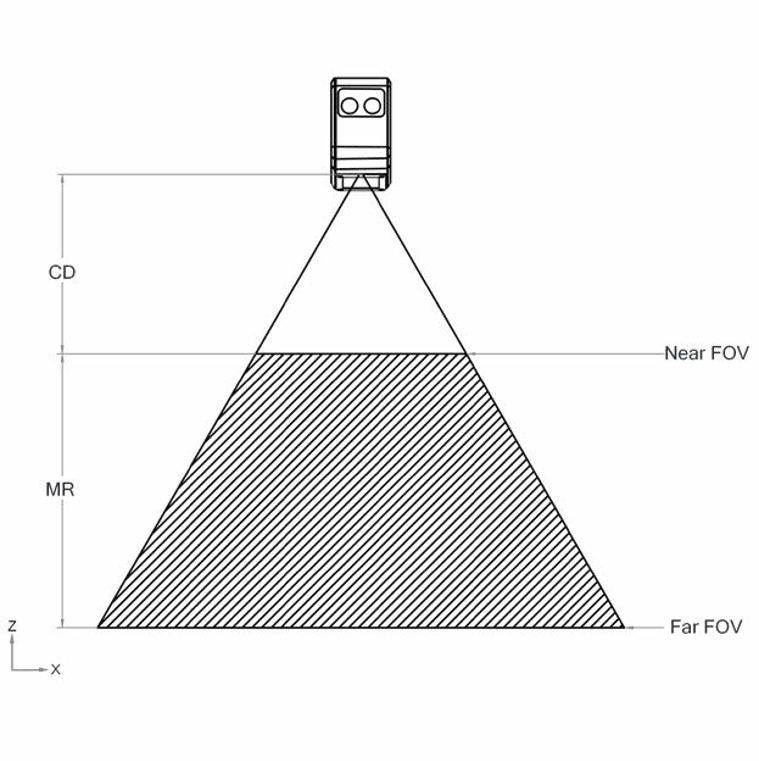

Line Laser 3D Camera dim4.png
