Линейный энкодер - магнитострикция TR Electronic: модель Датчик линейных перемещений LA66K

О компании
TR-Electronic

TR-Electronic со своими сильными швабскими корнями активно работает сегодня в разных странах мира. Компания особенно сильна в отраслях, связанных со станкостроением. Помимо штаб-квартиры в г. Троссинг...

Подробнее→

Заказать Отправить URL страницы Задать вопрос Напечатать

Характеристики

Гибкое программирование
Измерение линейных перемещений
Идеально подходит для цилиндров
Герметизированный цилиндрический корпус
Детектирование без износа

Характеристики

Рабочие условия

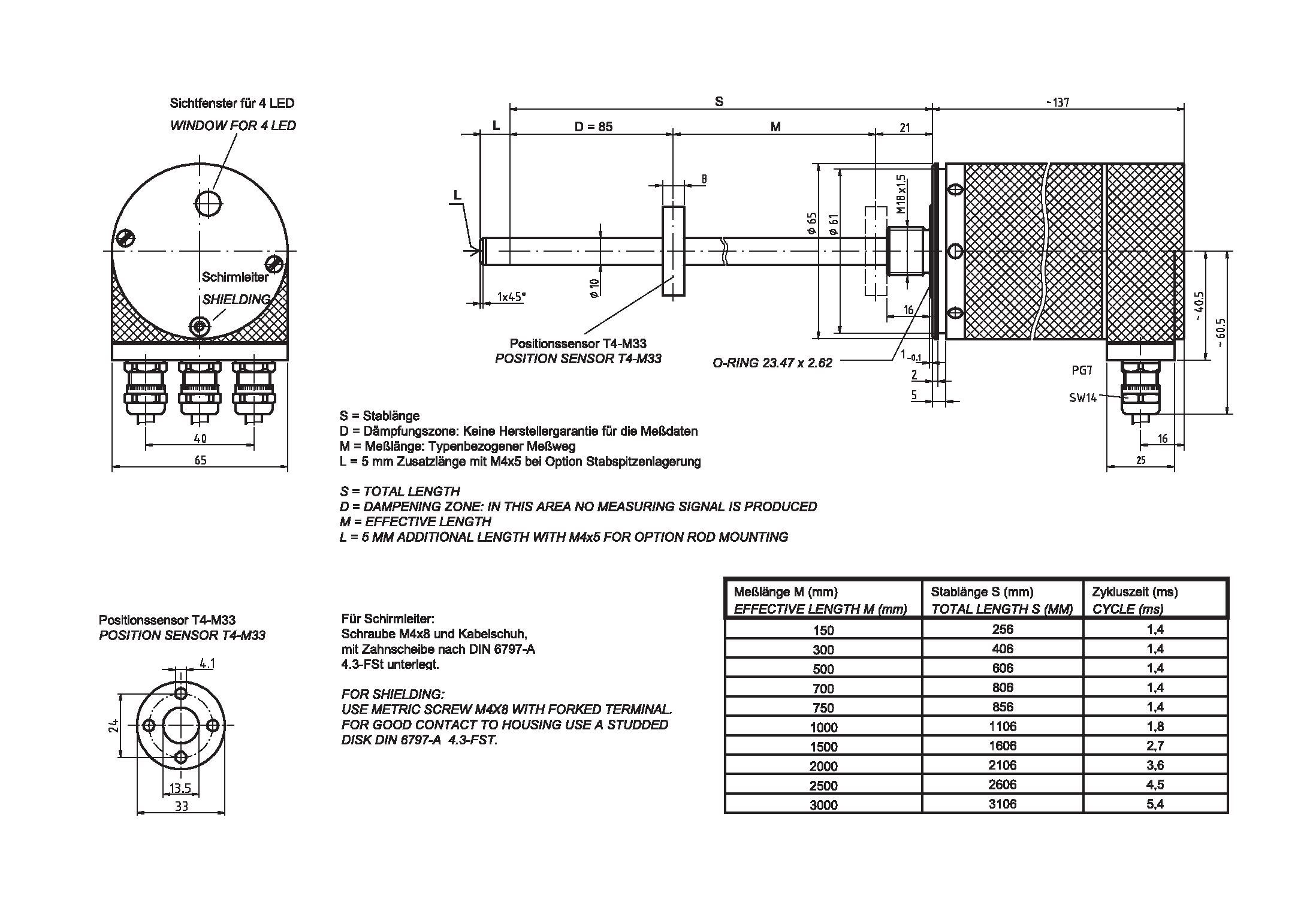

Чертеж

Файлы

Питание

Напряжение питания

24 В-, -20…+10 %

Потребление тока без нагрузки

<= 250 мА

Принцип измерений

Магнитострикционный

Длина измерения, стандартная

150…3000 мм, с шагом

Разрешение

0.01 мм

Выходная мощность

<= 20 бит

Линейное отклонение

< 0,05 %

Воспроизводимость результатов

0.01 мм

Запаздывание

0.1 мм

Температурный коэффициент

< 8 мкм/°C <= 500 мм

< 15 ppm/°C > 500 мм

Скорость по прямой

Без ограничений

Монтажное положение

Без ограничений

Материал - измерительный корпус

Сплав Cr/Ni

Монтажный наконечник

Опционально

Магнит

T3-U64, опционально

T4-M33, стандарт

Интерфейс INTERBUS

INTERBUS

IEC 61158, IEC 61784

Передача данных

RS-422, 2 провода, удаленная шина

Профиль энкодера

Идент. номер

51 dec.

Скорость передачи данных

Удельное значение

300 кбит/с нетто

Удельное значение

500 кбит/с брутто

Тип параметризации

программируется

Инструмент для программирования

Устройство интерфейсной шины

Время цикла, внутр.

См. размерный чертеж

Внешние входы

F/R

Направление отсчета

Предустановлено

Электронная настройка

Логический уровень

"0“ < +2 В, "1“ = Питание

Дополнительные магниты

Число магнитов

Минимальное расстояние до магнита

50 мм

Вибрации

Удельное значение

<= 100 м/с²

Синусоида

50…2000 Гц

Удары

Удельное значение

<= 1000 м/с²

Половина синусоиды

11 мс

Устойчивость к помехам

DIN EN 61000-6-2

Переходное излучение

DIN EN 61000-6-3

Рабочая температура

Стандартное значение

0…+70 °C

Дополнительно

-20…+70 °C

Температура хранения, сух.

-30…+80 °C

Относительная влажность

98 %, без конденсации

Класс защиты

Стандартное значение

IP65

Магнитное поле рассеяния

< 3 мТ

Измерительная позиция

Плоскость измерений

Сопротивление давления

Дополнительно

600 бар, статическое

K-LA66-IBS-1.pdfСкачать (595,20 Кб)
