Датчик линейных перемещений LA46K (H) - PB

Заказать Отправить URL страницы Задать вопрос Напечатать

Характеристики

Специальные клиентские решения
Гибкое программирование
Возможность использования дополнительных интерфейсов
Измерение линейных перемещений
Опционально: Съемный датчик
Идеально подходит для цилиндров
Значение позиции - настройка
Герметизированный цилиндрический корпус
Детектирование без износа

Характеристики

Рабочие условия

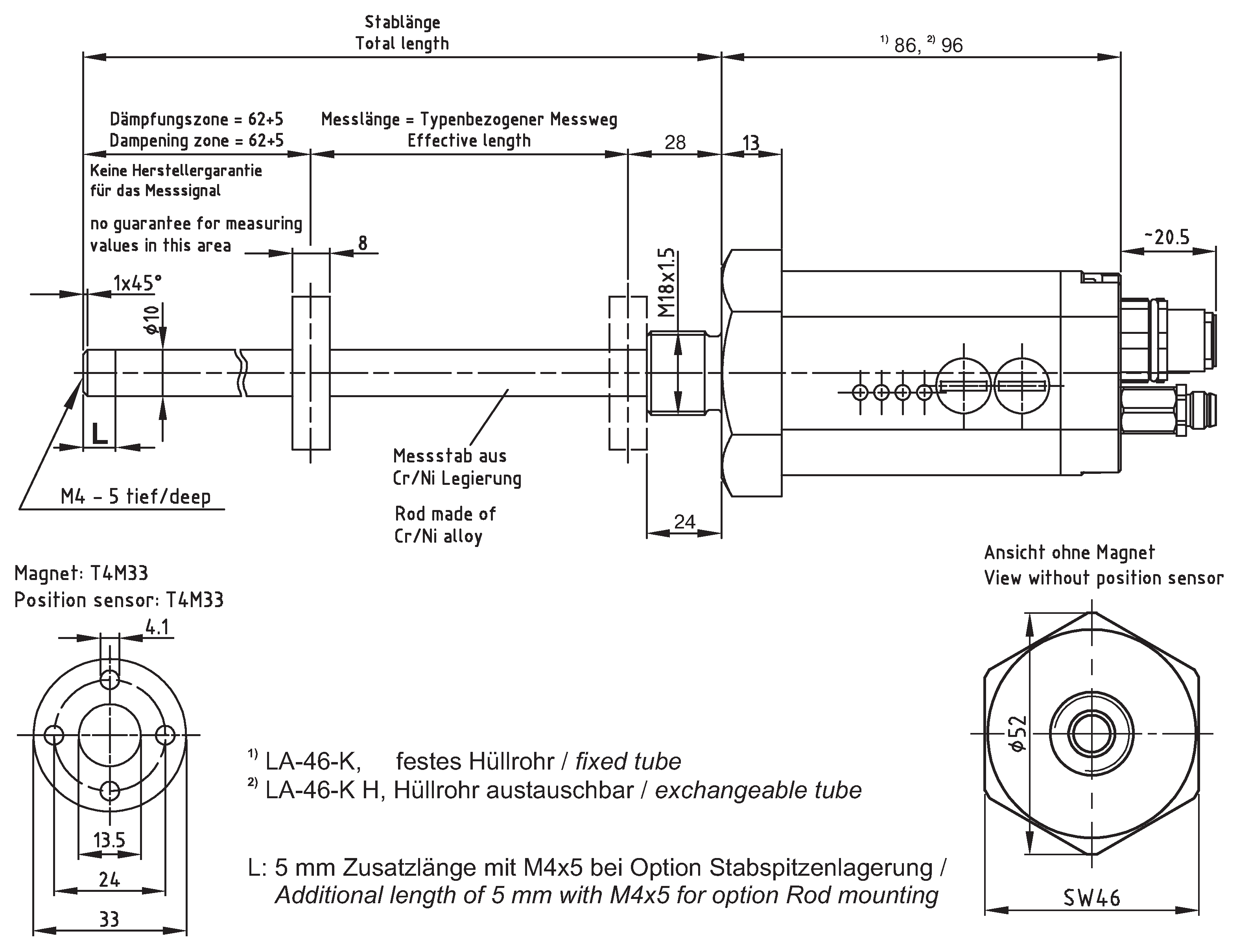

Чертеж

Файлы

Питание

Напряжение питания

24 В-, -20…+10 %

Потребление тока без нагрузки

<= 150 мА

Принцип измерений

Магнитострикционный

Длина измерения, стандартная

50…2000 мм, с шагом

Разрешение

0.001 мм

Линейное отклонение

± 0,10 мм <= 1500 мм

± 0,15 мм > 1500 мм

Воспроизводимость результатов

0.005 мм

Запаздывание

0,02 мм <= 1500 мм

0,1 мм > 1500 мм

Температурный коэффициент

< 8 мкм/°C <= 500 мм

< 15 ppm/°C > 500 мм

Скорость по прямой

Без ограничений

Монтажное положение

Без ограничений

Материал - измерительный корпус

Сплав Cr/Ni

Монтажный наконечник

Опционально

Магнит

T4-M33

Другое по запросу

Интерфейс PROFIBUS

PROFIBUS-DP V0

IEC 61158, IEC 61784

Профиль энкодера PNO

Класс 1 и 2

Скорость передачи данных

Удельное значение

9,6…12000 кбит/с

Параметр/Функция, возможность изменения

Разрешение

Предварительно установленный параметр

Направление отсчета

Скоростные параметры

Тип параметризации

программируется

Инструмент для программирования

Устройство интерфейсной шины

Программное обеспечение TR: TRWinProg

Время цикла, внутр., <= 1,00 м

1.00 мс

Время цикла, внутр., <= 1,50 м

1.50 мс

Время цикла, внутр., <= 2,00 м

2.00 мс

Время цикла, внутр., <= 2,50 м

2.50 мс

Время цикла, внутр., > 2,50 м

3.00 мс

Дополнительные магниты

Число магнитов

3, 30

Минимальное расстояние до магнита

80 мм

Вибрации

Удельное значение

<= 100 м/с²

Синусоида

50…2000 Гц

Удары

Удельное значение

<= 1000 м/с²

Половина синусоиды

11 мс

Устойчивость к помехам

DIN EN 61000-6-2

Переходное излучение

DIN EN 61000-6-3

Рабочая температура

Стандартное значение

0…+70 °C

Дополнительно

-20…+70 °C

Температура хранения, сух.

-30…+85 °C

Относительная влажность

98 %, без конденсации

Класс защиты

Стандартное значение

IP65

Магнитное поле рассеяния

< 3 мТ

Измерительная позиция

Плоскость измерений

Сопротивление давления

Дополнительно

600 бар, статическое

K-LA46-PB-1.pdfСкачать (434,06 Кб)
