Линейный энкодер - магнитострикция: Датчик линейных перемещений LP46K - PB

О компании
TR-Electronic

О компании TR-Electronic

TR-Electronic со своими сильными швабскими корнями активно работает сегодня в разных странах мира. Компания особенно сильна в отраслях, связанных со станкостроением. Помимо штаб-квартиры в г. Троссинг...

Подробнее

Характеристики

  • Специальные клиентские решения
  • Гибкое программирование
  • Возможность использования дополнительных интерфейсов
  • Измерение линейных перемещений
  • Значение позиции - настройка
  • Профильный корпус
  • Простая интеграция
  • Детектирование без износа
Характеристики
Рабочие условия
Чертеж
Файлы
Развернутая информация о продукции - Датчик линейных перемещений LP46K - PB
Питание
Напряжение питания
24 В-, -20…+10 %
Потребление тока без нагрузки
<= 150 мА
Принцип измерений
Магнитострикционный
Длина измерения, стандартная
50…2000 мм, с шагом
Разрешение
0.001 мм, 3 магнита

0.05 мм, 30 магнита
Линейное отклонение
± 0,10 мм <= 1500 мм

± 0,15 мм > 1500 мм
Воспроизводимость результатов
0.005 мм
Запаздывание
0,02 мм <= 1500 мм

0,1 мм > 1500 мм
Температурный коэффициент
< 8 мкм/°C <= 500 мм

< 15 ppm/°C > 500 мм
Скорость по прямой
Без ограничений
Монтажное положение
Без ограничений
Материал - измерительный корпус
Штампованный алюминиевый профиль
Магнит
Ползунок

Другое по запросу
Интерфейс PROFIBUS
PROFIBUS-DP V0
IEC 61158, IEC 61784
Профиль энкодера PNO
Класс 1 и 2
Скорость передачи данных
Удельное значение
9,6…12000 кбит/с
Параметр/Функция, возможность изменения
Разрешение

Предварительно установленный параметр

Направление отсчета

Скоростные параметры
Тип параметризации
программируется
Инструмент для программирования
Устройство интерфейсной шины

Программное обеспечение TR: TRWinProg
Время цикла, внутр., <= 1,00 м
1.00 мс
Время цикла, внутр., <= 1,50 м
1.50 мс
Время цикла, внутр., <= 2,00 м
2.00 мс
Время цикла, внутр., <= 2,50 м
2.50 мс
Время цикла, внутр., > 2,50 м
3.00 мс
Дополнительные магниты
Число магнитов
3, 30
Минимальное расстояние до магнита
80 мм
Общие условия эксплуатации датчика линейных перемещений LP46K - PB
Вибрации
Удельное значение
<= 100 м/с²
Синусоида
50…2000 Гц
Удары
Удельное значение
<= 1000 м/с²
Половина синусоиды
11 мс
Устойчивость к помехам
DIN EN 61000-6-2
Переходное излучение
DIN EN 61000-6-3
Рабочая температура
Стандартное значение
0…+70 °C
Дополнительно
-20…+70 °C
Температура хранения, сух.
-30…+85 °C
Относительная влажность
98 %, без конденсации
Класс защиты
Стандартное значение
IP65
Магнитное поле рассеяния
< 3 мТ
Измерительная позиция
Плоскость измерений

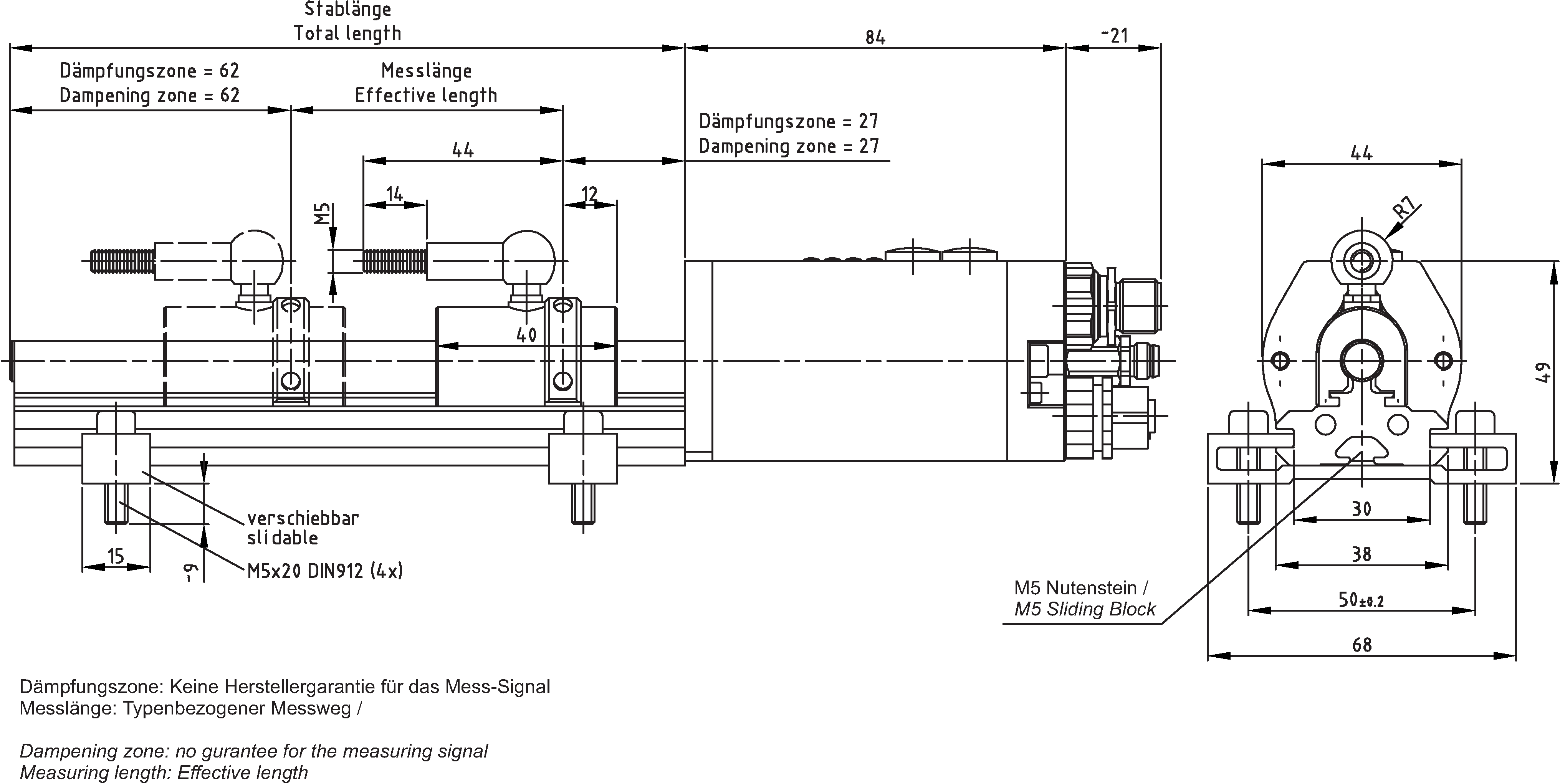

Drawing
Linear-Transducer LP46K - PB
K-LP46-PB-1.pdfСкачать (878,73 Кб)
