ПЛК

Программируемые логические контроллеры для традиционных решений по автоматизации.

Компания TR-Electronic предлагает разнообразные варианты ПЛК, соответствующие различным требованиям: ПЛК с разъемами серии SPCP для встраивания в управляющие ПК более высокого уровня; и модульные контроллеры @PLC для установки на DIN-рейку и интеграции в сетевую среду систем автоматизации.

Несмотря на растущую производительность промышленных ПК, классические системы ПЛК по-прежнему используются для обеспечения централизованного управления, особенно при переоснащении существующих предприятий. Контроллеры SPC-P полностью встраиваются в используемые для визуализации компьютеры более высокого уровня. Для упрощения визуализации и эксплуатации системы связь между контроллером SPC-P и главным ПК осуществляется через шину PCI. Для периферийной связи предлагается использовать стандартные полевые шины. Контроллер с разъемом серии SPC-P сочетает в себе надежность отдельного ЦПУ и простоту доступа к технологическим изображениям, обеспечиваемую за счет средств визуализации.

Для облегчения нагрузки на средства управления более высокого уровня и полевую шину мы предлагаем использовать универсальную систему ПЛК для децентрализованной предварительной обработки сигналов и независимого управления подпроцессами в рамках модульной системы полевых шин @ctiveIO с контроллером @PLC. Контроллеры @PLC рассчитаны на использование в стандартных шинных системах автоматизации и обеспечивают возможность независимого построения различных частей системы с применением стандартизированного языка программирования (IEC-61131).

Краткий обзор программируемых логических контроллеров (ПЛК):

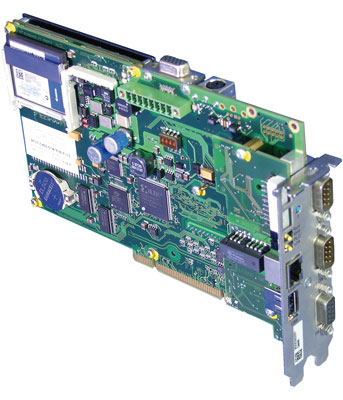

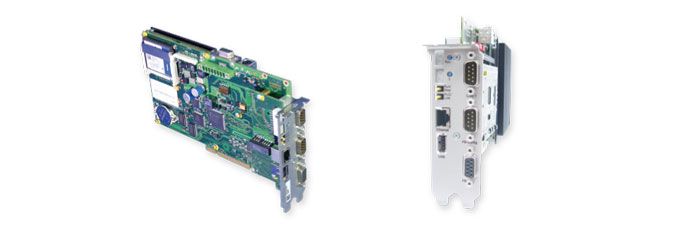

SPCP

ПЛК с разъемами для визуализации процессов и передачей данных по шине PCI!

Контроллеры SPCP сочетают в себе надежность аппаратных ПЛК и простоту визуализации программных ПЛК.

Характеристики
ЦПУ AMD GeodeTM LX 500 МГц, Intel® Celeron® 400 МГц
RAMдо 256 Мбайт
Полевая шина (главная) любой из вариантов: Profibus-DP, Interbus, FiberOptic, CANopen, DeviceNet
ИнтерфейсыСтандартные ПК-интерфейсы, PCI-Bus, Ethernet 10/100 Мбит, USB
Хранение данныхФлэш-карта емкостью 128 Мбайт
Дисплей7-сегментный дисплей
Язык программирования S5®, S7®, CoDeSys IEC 61131
ПрограммированиеRS232 по Ethernet
ПриводSystemtreiber für WIN 2000/XP
 Версии V1.08

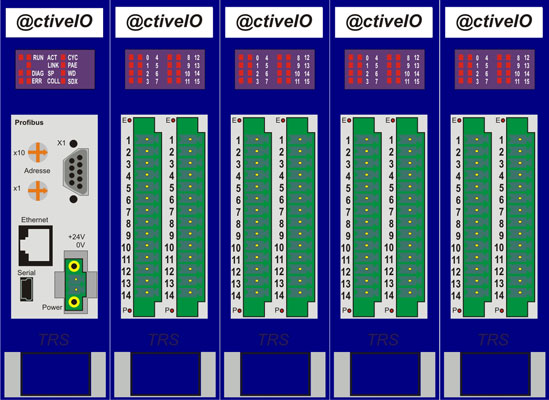

@PLC

Децентрализованная предварительная обработка сигналов и автономное выполнение субпроцессов!

Полевые ПЛК для облегчения нагрузки на контроллер более высокого уровня и полевую шину. Контроллер @PLC отвечает рыночным требованиям в отношении модульной конструкции и децентрализованной интеллектуальной системы и может служить основой для гибких технологических систем.

Характеристики
Поддерживаемые полевые шины        CANopen
DeviceNet
FiberOptic IIO
Profibus-DP
Ethernet
Ethernet + CANopen
Ethernet + FiberOptic IIO
Ethernet + Profibus-DP
Поддерживаемые узлы@C101, @C201, @C202, @C203
(Технические характеристики различных узлов полевых шин приведены в разделе "Системы – Вводы/выводы полевых шин – Узлы полевых шин")
Язык программирования CoDeSys IEC-61131

 Руководство пользователя

по заказу (@PLC mit Feldbusknoten @C101, CANopen (Slave))

Техническое описание (@PLC mit Feldbusknoten @C101, CANopen (Master))

Техническое описание (@PLC mit Feldbusknoten @C101,Profibus)

Техническое описание (@PLC mit Feldbusknoten @C201,Ethernet)

Техническое описание (@PLC mit Feldbusknoten @C201, Profibus-DP)

Техническое описание (@PLC mit Feldbusknoten @C202, Ethernet)

Техническое описание (@PLC mit Feldbusknoten @C202, Profibus-DP)

 GSD/ файлы EDS
