Датчик линейных перемещений LA41K - Старт/стоп

Заказать Отправить URL страницы Задать вопрос Напечатать

Характеристики

Специальные клиентские решения
Возможность использования дополнительных интерфейсов
Длина корпуса: 66 мм
Измерение линейных перемещений
Идеально подходит для цилиндров
Герметизированный цилиндрический корпус
Детектирование без износа

Характеристики

Рабочие условия

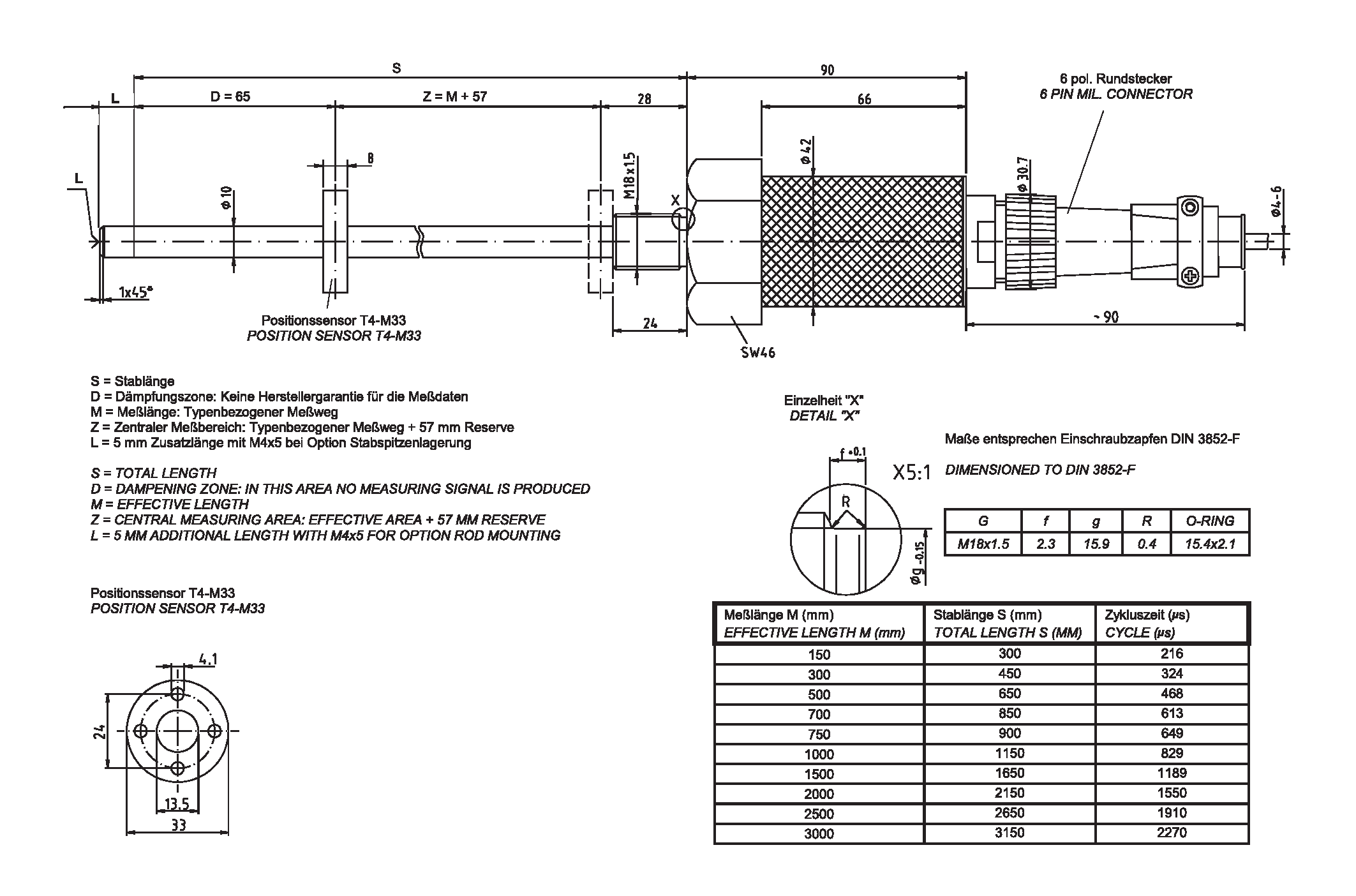

Чертеж

Файлы

Питание

Напряжение питания

15…27 В-

Дополнительно

± 15 В-

Дополнительно

24 В пост. тока

Потребление тока без нагрузки

<= 100 мА

Принцип измерений

Магнитострикционный

Длина измерения, стандартная

150…3000 мм, с шагом

Разрешение

В соответствии с оценочным блоком

Линейное отклонение

< 0,05 %

Воспроизводимость результатов

0.01 мм

Запаздывание

0.1 мм

Температурный коэффициент

< 8 мкм/°C <= 500 мм

< 15 ppm/°C > 500 мм

Скорость по прямой

Без ограничений

Монтажное положение

Без ограничений

Материал - измерительный корпус

Сплав Cr/Ni

Монтажный наконечник

Опционально

Магнит

T4-M33

Другое по запросу

Интерфейс старта/остановки

Длина кабеля, TTL

<= 15 м

Длина кабеля, RS-422

<= 500 м

Внешний оценочный блок

Блоки TR, например,AK-8

Внешний оценочный блок

SIEMENS IP 241

Внешний оценочный блок

PHILIPS 9404 4620 0301

Внешний оценочный блок

Bernecker + Rainer

Внешний оценочный блок

Harms and Wende

Время цикла, внутр.

См. размерный чертеж

Внешние входы

Сигнал старта, TTL

Выс. активный, 470 Ом

Сигнал старта, RS422

Дифференциальный вход

Внешние выходы

Сигнал остановки, TTL

Выс. активный, 220 Ом

Сигнал остановки, RS422

Дифференциальный выход

Вибрации

Удельное значение

<= 100 м/с²

Синусоида

50…2000 Гц

Удары

Удельное значение

<= 1000 м/с²

Половина синусоиды

11 мс

Устойчивость к помехам

DIN EN 61000-6-2

Переходное излучение

DIN EN 61000-6-3

Рабочая температура

Стандартное значение

0…+70 °C

Дополнительно

-20…+70 °C

Температура хранения, сух.

-30…+85 °C

Относительная влажность

98 %, без конденсации

Класс защиты

Стандартное значение

IP65

Магнитное поле рассеяния

< 3 мТ

Измерительная позиция

Плоскость измерений

Сопротивление давления

Дополнительно

600 бар, статическое

K-LA41-SS-1.pdfСкачать (574,23 Кб)
