Датчик линейных перемещений LA46K (H) - SSI

Заказать Отправить URL страницы Задать вопрос Напечатать

Характеристики

Специальные клиентские решения
Гибкое программирование
Возможность использования дополнительных интерфейсов
Измерение линейных перемещений
Опционально: Съемный датчик
Идеально подходит для цилиндров
Значение позиции - настройка
Герметизированный цилиндрический корпус
Детектирование без износа

Руководство по установке и эксплуатации серии LA46(K) c интерфейсом SSI

Характеристики

Рабочие условия

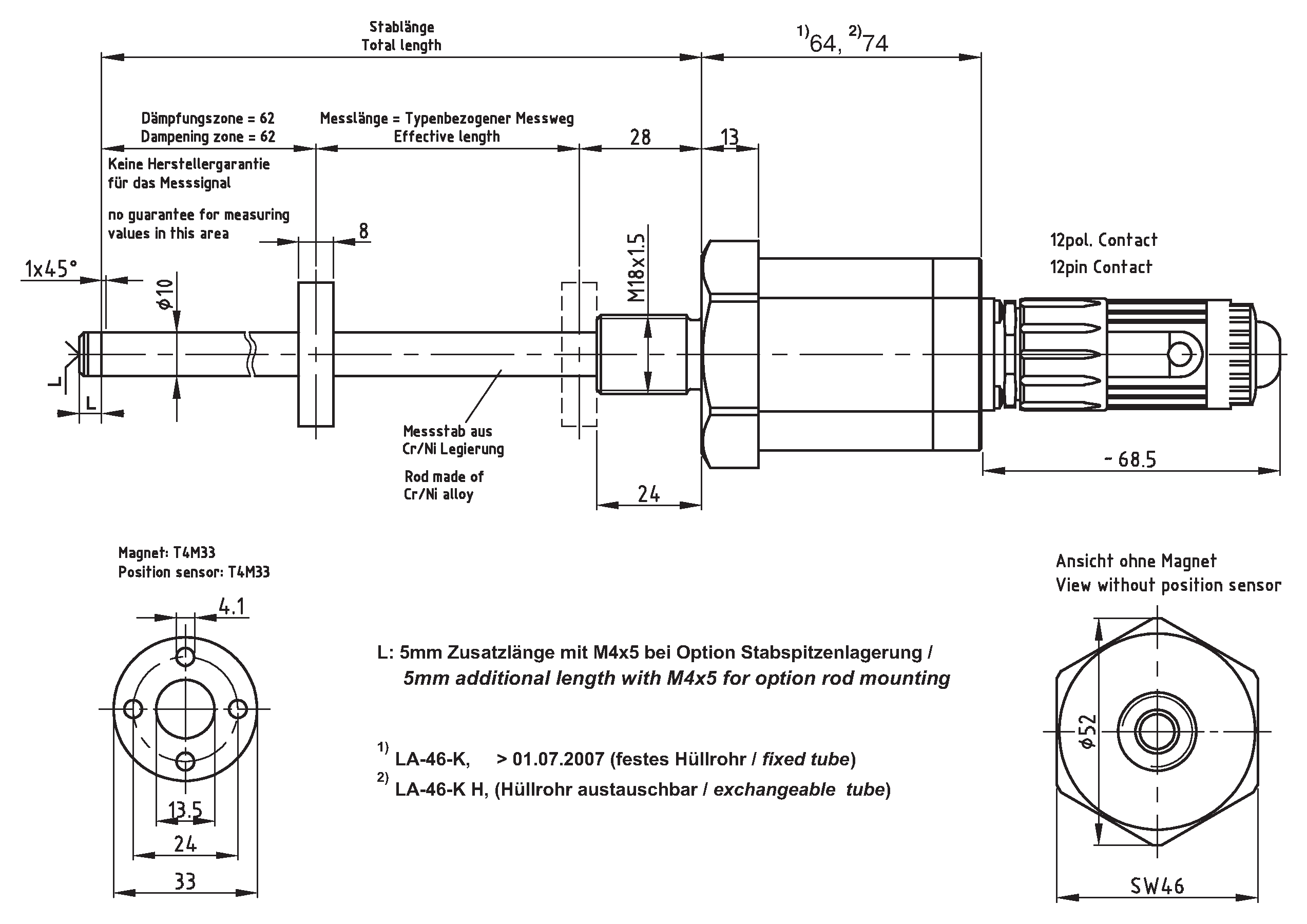

Чертеж

Файлы

Питание

Напряжение питания

24 В-, -20…+10 %

Потребление тока без нагрузки

<= 100 мА

Принцип измерений

Магнитострикционный

Длина измерения, стандартная

50…2000 мм, с шагом

Разрешение

0.001 мм

Линейное отклонение

± 0,10 мм <= 1500 мм

± 0,15 мм > 1500 мм

Воспроизводимость результатов

0.005 мм

Запаздывание

0,02 мм <= 1500 мм

0,1 мм > 1500 мм

Температурный коэффициент

< 8 мкм/°C <= 500 мм

< 15 ppm/°C > 500 мм

Скорость по прямой

Без ограничений

Монтажное положение

Без ограничений

Материал - измерительный корпус

Сплав Cr/Ni

Монтажный наконечник

Опционально

Магнит

T4-M33

Другое по запросу

SSI - интерфейс

Вход синхронизации SSI

Оптопара

Выход данных SSI

RS-422, 2-проводной

Частота синхронизации SSI

95…1000 кГц

Одноканальное время SSI, стандартное

20 мкс

Параметр/Функция, возможность изменения

Разрешение

Выходной код

Выходной формат

Сигнал об ошибке

Предварительно установленный параметр

Синхронизация

Направление отсчета

Тип параметризации

программируется

Инструмент для программирования

Программное обеспечение TR: TRWinProg

TR-Tool: PT-100-N

Время цикла, внутр., <= 1,00 м

0.50 мс

Время цикла, внутр., <= 1,50 м

0.75 мс

Время цикла, внутр., <= 2,00 м

1.00 мс

Внешние входы

F/R

Направление отсчета

Предустановлено

Электронная настройка

Логический уровень

"0“ < +2 В, "1“ = Питание

Вибрации

Удельное значение

<= 100 м/с²

Синусоида

50…2000 Гц

Удары

Удельное значение

<= 1000 м/с²

Половина синусоиды

11 мс

Устойчивость к помехам

DIN EN 61000-6-2

Переходное излучение

DIN EN 61000-6-3

Рабочая температура

Стандартное значение

0…+70 °C

Дополнительно

-20…+70 °C

Температура хранения, сух.

-30…+85 °C

Относительная влажность

98 %, без конденсации

Класс защиты

Стандартное значение

IP65

Магнитное поле рассеяния

< 3 мТ

Измерительная позиция

Плоскость измерений

Сопротивление давления

Дополнительно

600 бар, статическое

K-LA46-SSI-1.pdfСкачать (715,47 Кб)
