Линейный энкодер - магнитострикция: Датчик линейных перемещений LMPS34 - A

О компании
TR-Electronic

О компании TR-Electronic

TR-Electronic со своими сильными швабскими корнями активно работает сегодня в разных странах мира. Компания особенно сильна в отраслях, связанных со станкостроением. Помимо штаб-квартиры в г. Троссинг...

Подробнее

Характеристики

  • Регулировка через входной сигнал установки
  • Возможность использования дополнительных интерфейсов
  • Измерение линейных перемещений
  • Профильный корпус
  • Простая интеграция

Характеристики
Рабочие условия

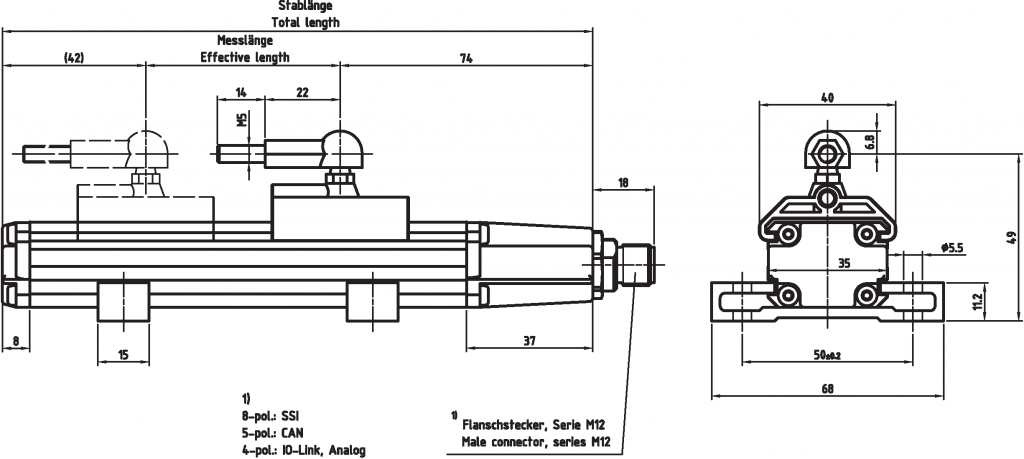

Чертеж
Файлы

Развернутая информация о продукции - Датчик линейных перемещений LMPS34 - A

Питание
Напряжение питания
24 В- ± 10 %
Потребление тока без нагрузки
<= 100 мА
Принцип измерений
Магнитострикционный
Длина измерения, стандартная
50…3000 мм

Линейное отклонение
<= ± 0,015% от полной шкалы (мин ± 50 мкм)


Воспроизводимость результатов
Характеристики - Срок действия
Скорость по прямой
Монтажное положение
Материал - измерительный корпус
Магнит



<= ± 0,005% от полной шкалы (мин ± 10 мкм)

использование оригинальных магнитов TR

Без ограничений
Без ограничений
Штампованный алюминиевый профиль

ползунок
другое по запросу







Аналоговый интерфейс

Напряжение / ток
Разрешение
Заводская настройка
12-битный ЦАП
Выходное напряжение
0…+10 В-
Сопротивление нагрузки (U)
Выходной ток
Сопротивление нагрузки (I)
Другой выходной уровень
>= 1 кОм

4…20 мA
<= 500 Ом
по запросу
Время цикла, внутр., <= 1,00 м
0.50 мс
Время цикла, внутр., <= 1,50 м
0.75 мс
Время цикла, внутр., <= 2,00 м
1.00 мс

Время цикла, внутр., <= 3,00 м

1.50 мс






Внешние выходы

Set-Input 1
Аналоговая начальная и конечная точка

Логический уровень
«0» <+ 2 В, «1» = питание

Set-Input 1
Аналоговая начальная и конечная точка

Функция, см. Ссылку
Функция, см. Ссылку
Doc-No.: TR-ELA-BA-DGB-0025








Документация:

(типы труб и профилей, длина до 3 м)

Общие условия эксплуатации датчика линейных перемещений LMPS34 - A

Вибрация
DIN EN 60068-2-6
Удельное значение
<= 100 м/с²
Синусоида
50…2000 Гц
Удары
DIN EN 60068-2-27
Удельное значение
<= 1000 м/с²
Половина синусоиды
11 мс
Устойчивость к помехам
DIN EN 61000-6-2
Переходное излучение
DIN EN 61000-6-3
Рабочая температура
Стандартное значение
-40…+80 °C

Температура хранения, сух.
-40…+85 °C
Относительная влажность
98 %, без конденсации
Класс защиты
Стандартное значение
IP67









K-LMPS34-A-1.pdfСкачать (365,38 Кб)
