Линейный энкодер - магнитострикция: Датчик линейных перемещений LMPS34 - CO

trelectronic

О компании
TR-Electronic

О компании TR-Electronic

TR-Electronic со своими сильными швабскими корнями активно работает сегодня в разных странах мира. Компания особенно сильна в отраслях, связанных со станкостроением. Помимо штаб-квартиры в г. Троссинг...

Подробнее

Характеристики

  • Гибкое программирование
  • Возможность использования дополнительных интерфейсов
  • Измерение линейных перемещений
  • Значение позиции - Регулировка
  • Профильный корпус
  • Простая интеграция

Характеристики
Рабочие условия

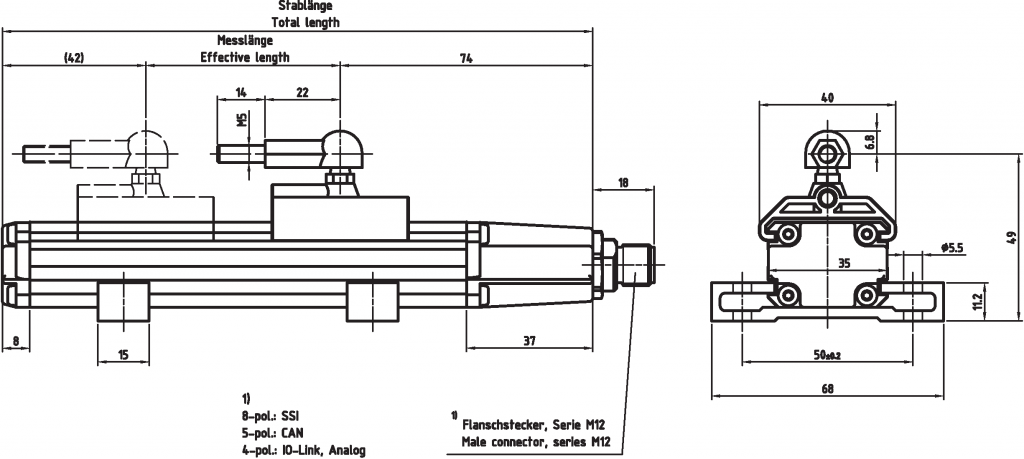

Чертеж
Файлы

Развернутая информация о продукции - Датчик линейных перемещений LMPS34 - CO

Питание
Напряжение питания
24 В- ± 10 %
Потребление тока без нагрузки
<= 100 мА
Принцип измерений
Магнитострикционный
Длина измерения, стандартная
Разрешение
50…3000 мм

0,01мм

Линейное отклонение
<= ± 0,015% от полной шкалы (мин ± 50 мкм)


Воспроизводимость результатов
Характеристики - Срок действия
Скорость по прямой
Монтажное положение
Материал - измерительный корпус
Магнит



<= ± 0,005% от полной шкалы (мин ± 10 мкм)

использование оригинальных магнитов TR

Без ограничений
Без ограничений
Штампованный алюминиевый профиль

ползунок
другое по запросу







CANopen - интерфейс

CANopen
Подключение шины
EN 50325-4
ISO 11898-1, ISO 11898-2
CAN спецификация 2.0 A
Профиль устройства для энкодера
11-битный идентификатор
CiA DS406
Службы настройки уровня, LSS (U)
Службы управления уровнями, LMT

Скорость передачи

CiA DS305

CiA DS205-1, DS205-2

Удельное значение
Удельное значение
Удельное значение
Регулировка
Параметр/Функция, возможность изменения





Тип параметризации
Инструмент для программирования
Время цикла, внутр., <= 1,00 м
Время цикла, внутр., <= 1,50 м
10, 20, 50, 100, 125, 250, 500
800, 1000 кбит / с
По умолчанию: 500 кбит / с
через сервис LSS, сервис LMT


Разрешение
Идентификатор узла
Предварительно установленный параметр
Скорость передачи данных
Направление отсчета
программируется
Устройство интерфейсной шины

0.50 мс

0.75 мс
Время цикла, внутр., <= 2,00 м
1.00 мс
Время цикла, внутр., <= 3,00 м
1.50 мс











Дополнительные магниты

Количество магнитов
3

Мин.расстояние между магнитами
80 мм






Документация:

(типы труб и профилей, длина до 3 м)



Общие условия эксплуатации датчика линейных перемещений LMPS34 - CO

Вибрация
DIN EN 60068-2-6
Удельное значение
<= 100 м/с²
Синусоида
50…2000 Гц
Удары
DIN EN 60068-2-27
Удельное значение
<= 1000 м/с²
Половина синусоиды
11 мс
Устойчивость к помехам
DIN EN 61000-6-2
Переходное излучение
DIN EN 61000-6-3
Рабочая температура
Стандартное значение
-40…+80 °C

Температура хранения, сух.
-40…+85 °C
Относительная влажность
98 %, без конденсации
Класс защиты
Стандартное значение
IP67









K-LMPS34-CO-1.pdfСкачать (367,34 Кб)
