Датчики расстояния: Серия CD3

О компании
Optex FA

О компании Optex FA

Компания OPTEX FA Co., Ltd (Япония) образовалась в 2002г. из подразделения промышленной автоматизации японской компании OPTEX, и располагает сегодня широкой линейкой датчиков и систем для автоматизаци...

Подробнее→
Серия CD3
  • Чувствительный элемент CMOS для измерения расстояния с высокой точностью.
  • Функции регулировки чувствительности и смещения для гибкой настройки аналогового выхода.
  • Предустановленная сигнализация пикового/нижнего предельного значения аналогового выхода.
  • Точное детектирование объектов темного цвета.
<< В раздел «Датчики расстояния »

Описание

Применения

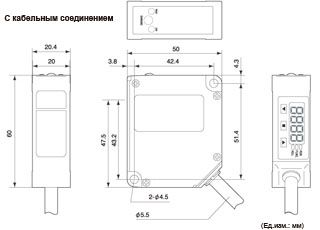

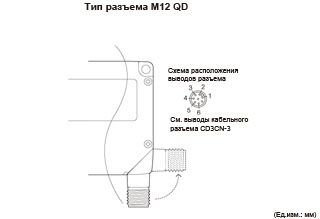

Размеры

Характеристики

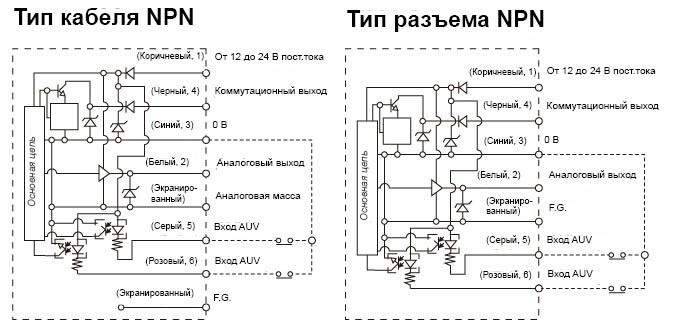

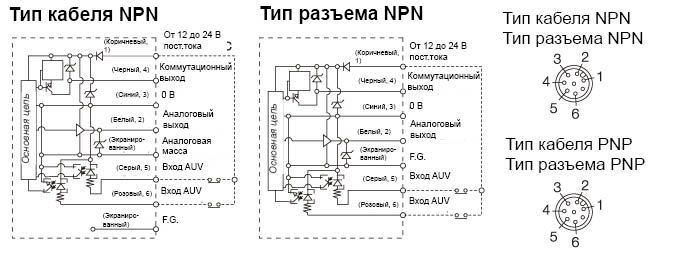

Схемы

Файлы

Стабильные измерения

  • даже материалов с высоким отражением, таких как стекло.Также возможны измерения объектов черного цвета.

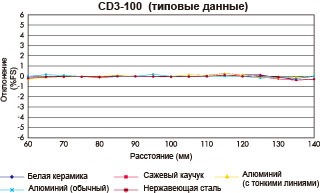

CD3-100 (типичные данные)

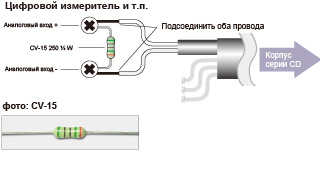

Преобразователь выходного напряжения CV-15

  • При необходимости преобразования аналогового выхода 4-20 мА в выход 1-5 В, подключить резистор CV-15.

Преобразователь выходного напряжения CV-15

Смещение

  • "Функция смещения" позволяет смещать выходное значение в положительном или отрицательном направлении, когда датчик нужно использовать с относительным предустановленным значением "0". Это возможно, пока значение находится в диапазоне измерений.

Смещение

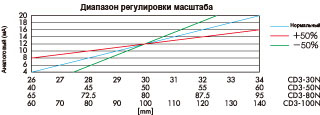

Регулировка чувствительности

  • Регулировка чувствительности позволяет изменять пропорцию выходного значения (смещения) относительно расстояния. Доступны значения в пределах +/-50% относительно номинального значения.

Регулировка чувствительности

Функция ограничения аналогового значения

В случае, если аналоговое значение становится больше предельного, можно выбрать:

  • Режим CLP = аналоговое значение остается равным 24 мА при превышении.
  • Режим HOLD = аналоговое значение остается равным последнему значению перед превышением.

Вход AUX

Вспомогательный вход AUX настраивается при соединении розового и серого проводов для настроек BANK (Банк), Laser-off (Выкл. лазера), Zero-reset (Установка на нуль) и т.д.

Банк памяти

  • Имеются 4 банка памяти.

Класс защиты IP67

  • Автономный прибор с классом защиты IP67.

Класс защиты IP67

Лазер класса 2

  • Классифицирован как лазер класса 2, 650 нм, макс. 1 мВт.

Лазер класса 2

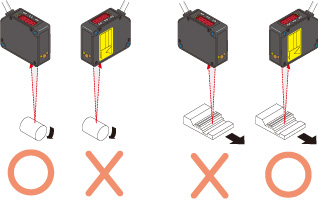

Рекомендации по установке для обеспечения наилучшей точности

  • Для обеспечения наилучшей точности сенсорная головка должна быть ориентирована, как показано ниже.

Рекомендации по установке для обеспечения наилучшей точности

Предустановка управляющего выхода

  • позволяет ограничить верхнее и нижнее предельное значение для работы в диапазоне между ними. При использовании встроенного цифрового панельного измерительного прибора можно задать диапазон измерений выхода с открытым коллектором без объекта.
  • можно также задать настройку при считывании данных фактического объекта.

Предустановка управляющего выхода позволяет ограничить верхнее и нижнее предельное значение для работы в диапазоне между ними.

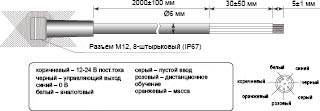

Эксклюзивный контроллер M12 CD3CN-S

  • Используется для CD3 (стандарт 2M. Опционально можно использовать тип 5M)

Эксклюзивный контроллер M12 CD3CN-S. Используется для CD3 (стандарт 2M. Опционально можно использовать тип 5M)

Разрешение

  • На аналоговый выход всегда влияет внутренний шум, который вызывает небольшие флуктуации напряжения аналогового выхода.
  • Величина флуктуаций называется "разрешением".
  • Разрешение задается по полной шкале (Full Scale) и зависит от времени отклика.

Линейность

  • Напряжение аналогового выхода будет расти пропорционально расстоянию до цели.
  • Идеальное соотношение между аналоговым значением и расстоянием теоретически отображается прямой линией (как изображено), но фактически имеются небольшие отклонения.
  • "Линейность" означает допустимое отклонение фактического значения от теоретического. Линейность обозначается в % от значения в полном масштабе (FS). Например, для CD3-30 линейность составляет 1% по FS (8 мм), следовательно: линейность будет равна +/- 8 мм x 0,01 = +/- E1120,08 мм.

Температурный дрейф

  • На аналоговый выход влияют флуктуации температуры окружающей среды.
  • Изменения параметров аналогового выхода называются температурным дрейфом. Он задается как процентное соотношение в полном масштабе (FS), например, (CD3-30,FS 8 мм) температурный дрейф 0,08% / град. Цельсия означает: 8 мм x 0,0008 = 0,006 мм / град. Цельсия

Время отклика и усреднение

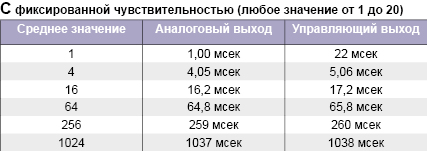

С фиксированной чувствительностью (любое значение в диапазоне 1 - 20)

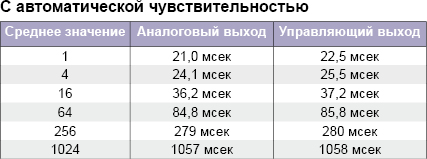

С автоматической регулировкой чувствительности

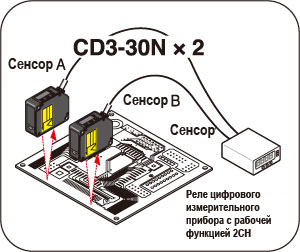

Проверка искривления печатных плат

Определение искривления печатных плат

Проверка искривления печатных плат возможна при сравнении нескольких выхных сигналов датчиков CD3.

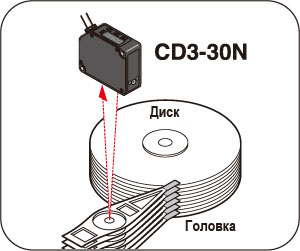

Проверка положения привода в жестком диске

Определение искажения в жеском диске и приводе

С использованием CD3 можно проверять положение привода в жестком диске.

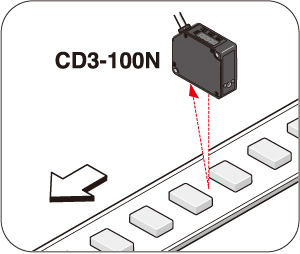

Измерение толщины продукции

Измерение толщины продукции

Можно удобно измерять толщину продукции на конвейере.

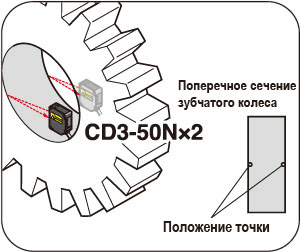

Проверка внутреннего диаметра шестреней

Можно выполнять проверку внутреннего диаметра шестреней.

Можно выполнять проверку внутреннего диаметра шестреней.

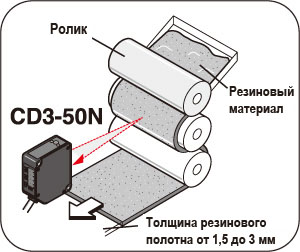

Измерение толщины листов резины

Измерение толщины листов резины

Можно выполнять стабильные измерения толщины листов резины на ролике.

  Серия CD3, Лазерный датчик смещения изображений CMOS
Кабель CD3-30N/P CD3-50N/P CD3-80N/P CD3-100N/P CD3-250N/P
Разъем M12 CD3-30CN/CP CD3-50CN/CP CD3-80CN/CP CD3-100CN/CP CD3-250CN/CP
Выход транзистора N = выход NPN, P = выход PNP
Диапазон измерений 30+/-4 мм 50+/-10 мм 80+/-15 мм 100+/-40 мм 250 +/- 150 мм
FS (полный масштаб) Лазер класса 2, 650 нм, макс. 1 мВт
Источник излучения Лазер класса 2, 650 нм, макс. 1 мВт
Мин. размер пятна φ при 0,5 мм φ при 0,8 мм 1 X 1,5 мм 1 X 1,5 мм 3 X 1,5 мм
Напряжение питания 12 - 24 В- （от −5 до ＋10%）
Регулировка чувствительности Номинальное значение 1-20, или АВТО
Потребляемая мощность Макс. 120 мА 12 В-), 80 мА (24 В-, включая ток аналогового выхода)
Разрешение (типичное значение) Ед.: микроны. При автоматической регулировке чувствительности. Белая керамика в качестве объекта проверки
Усреднение 64: значение по умолчанию 4 10 10 30 150
Усреднение 1) 12 30 40 80 2 мм
Усреднение 4) 8 20 30 60 800
Усреднение 16) 6 12 20 40 400
Усреднение 256) 2 8 8 20 100
Усреднение 1024) менее 2 менее 8 менее 8 менее 10 50
Линейность +/- 1% FS
+/- 1,5% FS до 250 мм
+/- 2,5% FS до 400 мм
Температурный дрейф +/- 0,08% FS / по шкале Цельсия
Время отклика Макс. 2,2 мс при фиксированной чувствительности 1-20 ), макс. 15 мс при автоматической регулировке чувствительности）
Частота выборки 500 мкс
Аналоговый выход 4-20 мА
Управляющий выход NPN или PNP, макс. 100 мА/24 В-, остаточное напряжение макс. 1,8 В
Таймер Задержка включения/Задержка выключения/Одноразовый пуск(приращение 1 мс в диапазоне 0-999 мс, 1 с в диапазоне 0-10 с)
Индикатор расстояния Красный = близкое, оранжевый = среднее, зеленый = большое, красный/зеленый = ошибка *Примечание: Ошибки "Вне диапазона измерений", "Слишком высокое отражение" и т.д.
Индикатор стабильности Зеленый= стабильно, красный = ошибка, не горит = не стабильно, требуется настройка
Индикатор управляющего выхода Оранжевый = выход (NPN или PNP)
Освещенность в окр. среде Солнечный свет : Макс. 10000 лк, лампа накаливания = макс. 3000 лк
Рабочая температура/влажность От −10 до 40 oC, от 35 до 95% отн. вл.
Сопротивление изоляции 20 МОм / 500 В-
Материал Цинковое литье под давлением
Степень защиты IP67
Сертификаты соответствия CE
Время прогрева 30 минут
