OLED Дисплей Меню на нескольких языках и 3 режима отображения измеренных значений |
Высочайшая в своем классе точность повторения
CD2H-30A: 0.25 мкм CD2H-50A: 0.25 мкм CD2H-130: 4 мкм CD2H-245: 10 мкм CD2H-350: 20 мкм CD2H-700: 100 мкм |
Самая высокая в своем классе линейность +/- 0.1% F.S. CD2H-30A: +/-0.01 мм CD2H-50A: +/-0.02 мм CD2H-130: +/-0.14 мм CD2H-245: +/-0.35 мм CD2H-350: +/-0.5 мм CD2H-700: +/-1, +/-3 мм |
Широкий диапазон измерений
CD2H-30A: 30+/-5 мм CD2H-50A: 50+/-10 мм CD2H-130: 130+/-70 мм CD2H-245: 245+/-175 мм CD2H-350: 350+/-250 мм CD2H-700: 700+/-500 мм |
Самый быстрый в своем классе период выборки
133.3 мкс 150 мкс 200 мкс 300 мкс 500 мкс 1 мс 2 мс 5 мс Auto
CD33: 4 уровня за 0,5 мс ~ 2 мс |
Расширенные режимы вывода
1 точка Зона FGS Контур |
Конфигурация меню ввода/вывода
Полярность ввода/вывода Режимы аналогового вывода Режимы внешнего ввода |
IO-Link
ЦИКЛИЧЕСКИЙ: Управляющий выход DO1 и 2 Измеренное расстояние Полученное количество света Длительность таймера Краевое значение выхода 1 Краевое значение выхода 2
АЦИКЛИЧЕСКИЙ: Параметры Ошибки Предупреждения Уведомления |

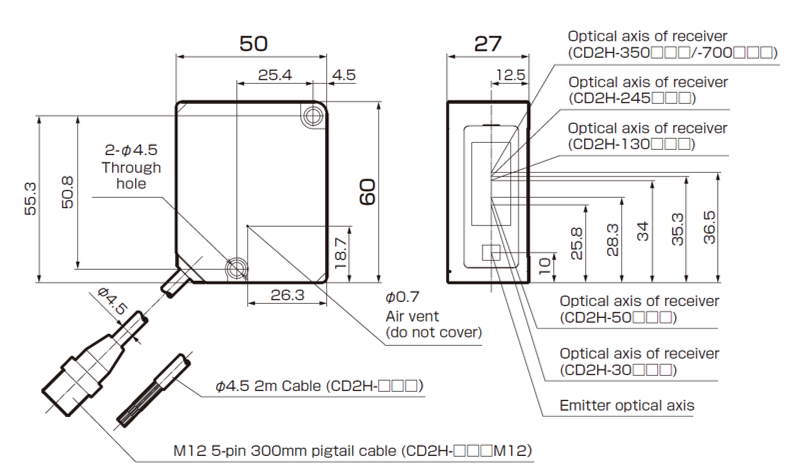

Подключение |
Кабель 2м |
CD2H-30A |
CD2H-50A |
CD2H-130 |
CD2H-2452 |
CD2H-3502 |
CD2H-7002 |
Разъем M12 5-контактный Pigtail |
CD2H-30M12A |
CD2H-50M12A |
CD2H-130M12 |
CD2H-245M122 |
CD2H-350M122 |
CD2H-700M122 |
|
Рабочий диапазон, мм |
30 +/- 5 |
50 +/- 10 |
130 +/- 70 |
245 +/- 175 |
350 +/- 250 |
700 +/- 500 |
|
Класс лазера |
1 |
2 |
|||||
Линейность, F.S. |
+/- 0.1% |
+/- 0.1%, 200~700 мм +/- 0.3%, 700~1200 мм |
|||||
Повторяемость, мкм |
0.25 |
4 |
10 |
20 |
100 |
Номер модели |
Описание |
CD2H-30A |
Датчик расстояния, 30+/-5 мм, лазер класса 1, IO-Link, управляющий выход x 2, аналоговый выход x 1, кабель 2 м
|
CD2H-30M12A |
Датчик расстояния, 30+/-5 мм, лазер класса 1, IO-Link, управляющий выход x 2, аналоговый выход x 1, 5-контактный разъем M12 |
CD2H-50A |
Датчик расстояния, 50+/-10 мм, лазер класса 1, IO-Link, управляющий выход x 2, аналоговый выход x 1, кабель 2 м |
CD2H-50M12A |
Датчик расстояния, 50+/-10 мм, лазер класса 1, IO-Link, управляющий выход x 2, аналоговый выход x 1, 5-контактный разъем M12 |
CD2H-130 |
Датчик расстояния, 130+/-70 мм, лазер класса 1, IO-Link, управляющий выход x 2, аналоговый выход x 1, кабель 2 м |
CD2H-130M12 |
Датчик расстояния, 130+/-70 мм, лазер класса 1, IO-Link, управляющий выход x 2, аналоговый выход x 1, 5-контактный разъем M12 |
CD2H-2452 |
Датчик расстояния, 245+/-175 мм, лазер класса 1, IO-Link, управляющий выход x 2, аналоговый выход x 1, кабель 2 м |
CD2H-245M122 |
Датчик расстояния, 245+/-175 мм, лазер класса 1, IO-Link, управляющий выход x 2, аналоговый выход x 1, 5-контактный разъем M12 |
CD2H-3502 |
Датчик расстояния, 350+/-250 мм, лазер класса 1, IO-Link, управляющий выход x 2, аналоговый выход x 1, кабель 2 м |
