Видеодатчики Optex FA: модель Серия CVS1easy-R

О компании
Optex FA

Компания OPTEX FA Co., Ltd (Япония) образовалась в 2002г. из подразделения промышленной автоматизации японской компании OPTEX, и располагает сегодня широкой линейкой датчиков и систем для автоматизаци...

Подробнее→

Заказать Отправить URL страницы Задать вопрос Напечатать

Датчик определения цветной области с простой настройкой
Датчик цвета "все в одном".
Цветовое разрешение 15000 цветов.
Стабильное детектирование цвета за счет расчета тона каждого пикселя.

<< В раздел «Видеодатчики»

Описание

Характеристики

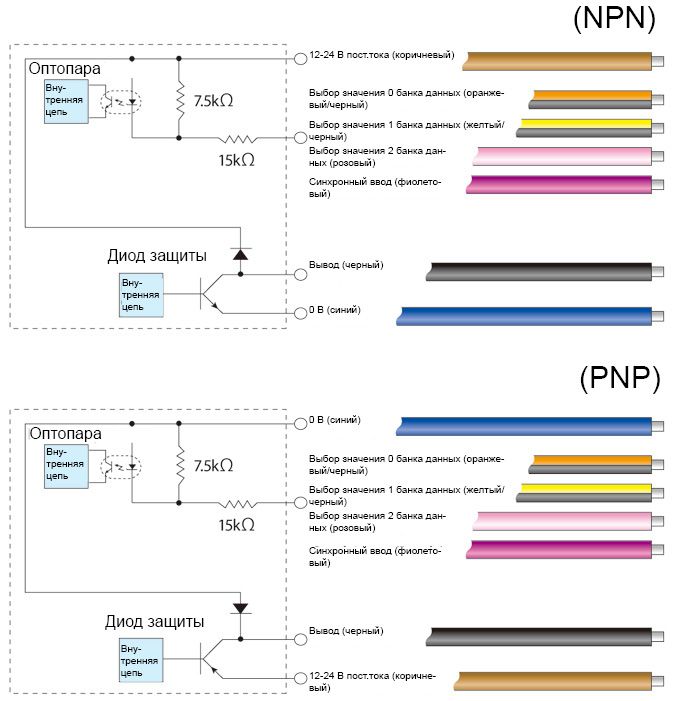

Схемы

Линейка широкого диапазона

CVS1easy-N20-R Стандартный тип
CVS1easy-N10-R Тип детектирования в большом диапазоне
CVS1easy-N40-R Тип макро
CVS1easy-N21-R Тип детектирования в узком поле

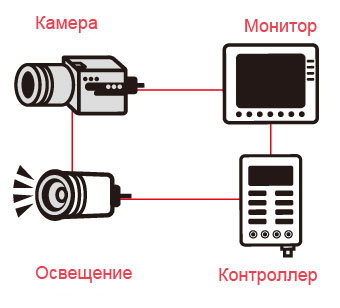

Комплексное решение

Датчик оснащен встроенной камерой, светодиодным освещением, дисплеем и контроллером.
Конструкция обеспечивает степень защиты IP67.

Комплексное решение

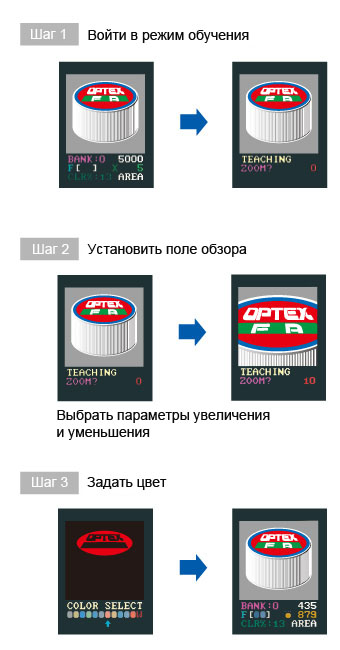

Трехступенчатая настройка

Простая настройка за три этапа в течение 30 секунд, как для датчика цвета.

Трехступенчатая настройка

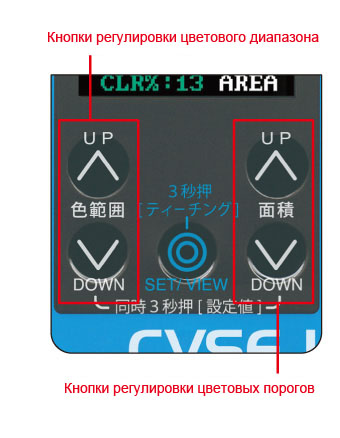

Простая регулировка порогового значения

Удобное изменение чувствительности к цвету и пороговому значению с помощью нажатия кнопок.

Простая регулировка порогового значения

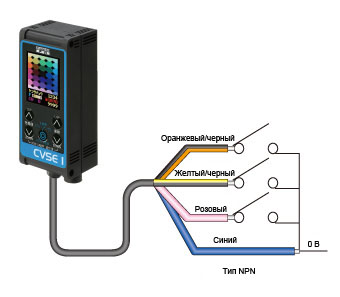

Быстрое переключение

Имеются 8 банков памяти.
Можно дистанционно выбирать банк для использования ПЛК или другим оборудованием.

Быстрое переключение

Цветовое разрешение

Детектирование до 15000 цветов.

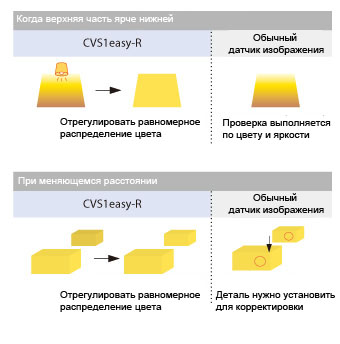

Стабильность проверки

Расчет цветового оттенка каждого пикселя для обеспечения стабильности проверки.

Широкий диапазон охвата

Можно выбрать 4 диапазона проверки/поля обзора в соответствии с условиями проверки объекта.

Высокая производительность

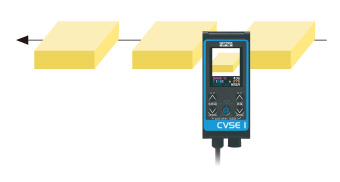

Настройка во время работы линии

CVS1easy-R обеспечивает выходной сигнал с заданными параметрами даже во время выполнения настройки. Нет необходимости останавливать линию.

Настройка во время работы линии

Датчик CVS1easy-R имеет два отдельных блока обработки, поэтому можно менять его параметры во время обработки изображений без задержки.

Принцип высокой скорости

Параллельная передача снятых данных и изображения с использованием внутренней памяти. Позволяет сократить время отклика.

Принцип высокой скорости

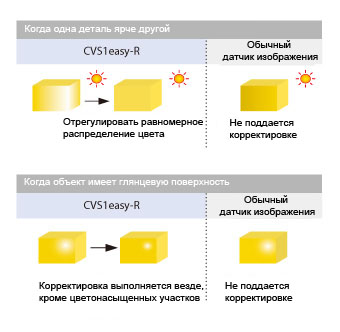

Стабильность проверки

Выполняется расчет цветового тона каждого пикселя, что позволяет предотвратить неправильную проверку из-за внешнего освещения и изменения яркости.
Стабильная проверка и возможность настройки CVS1-R как для фотоэлектронного датчика.

Стабильность проверки

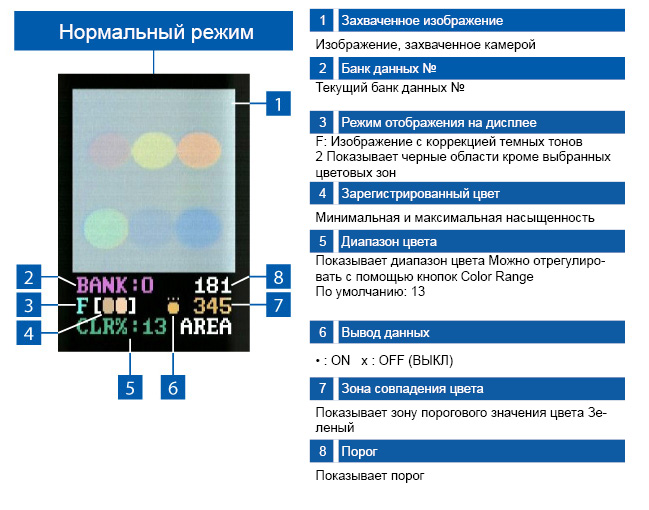

Дисплей

Два режима: Нормальный/Настройка

Дисплей

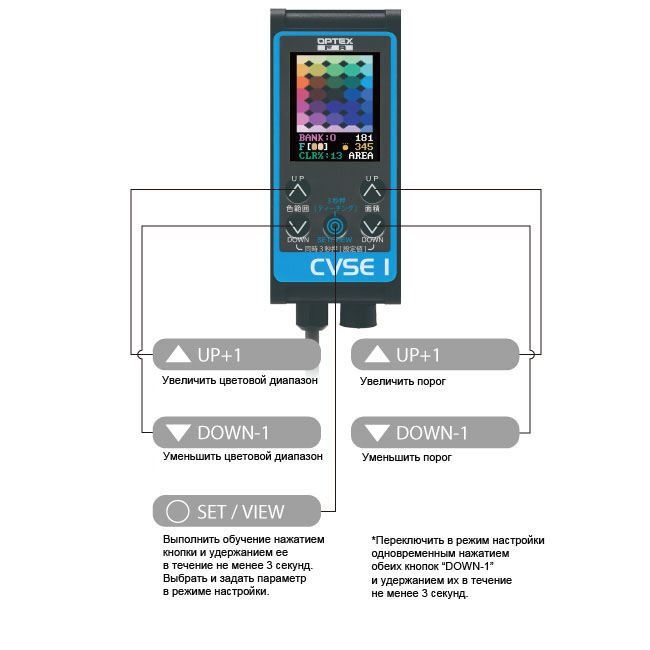

Переключатели

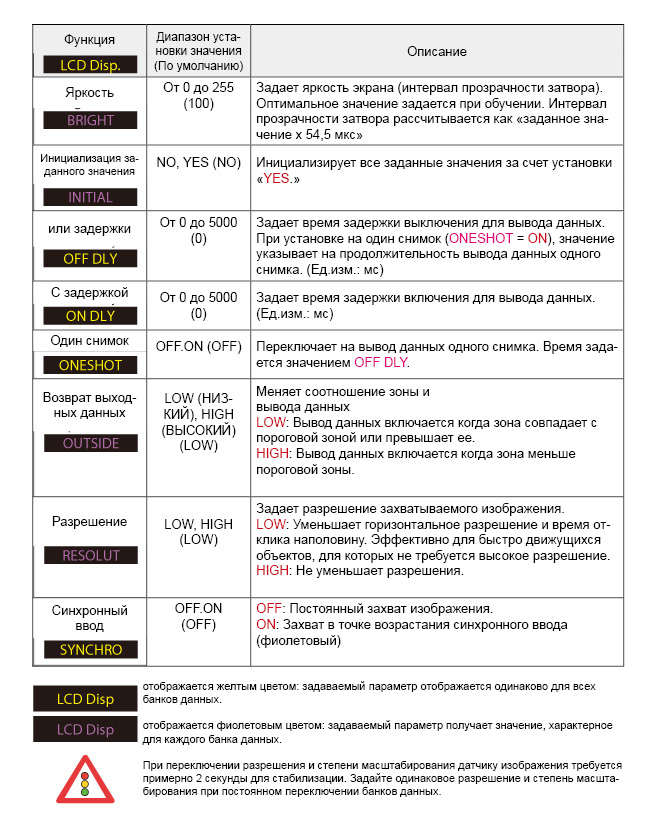

Параметры

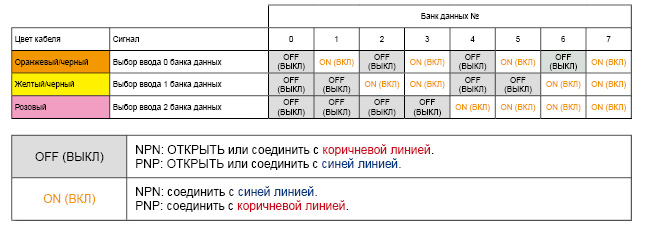

Таблица банка

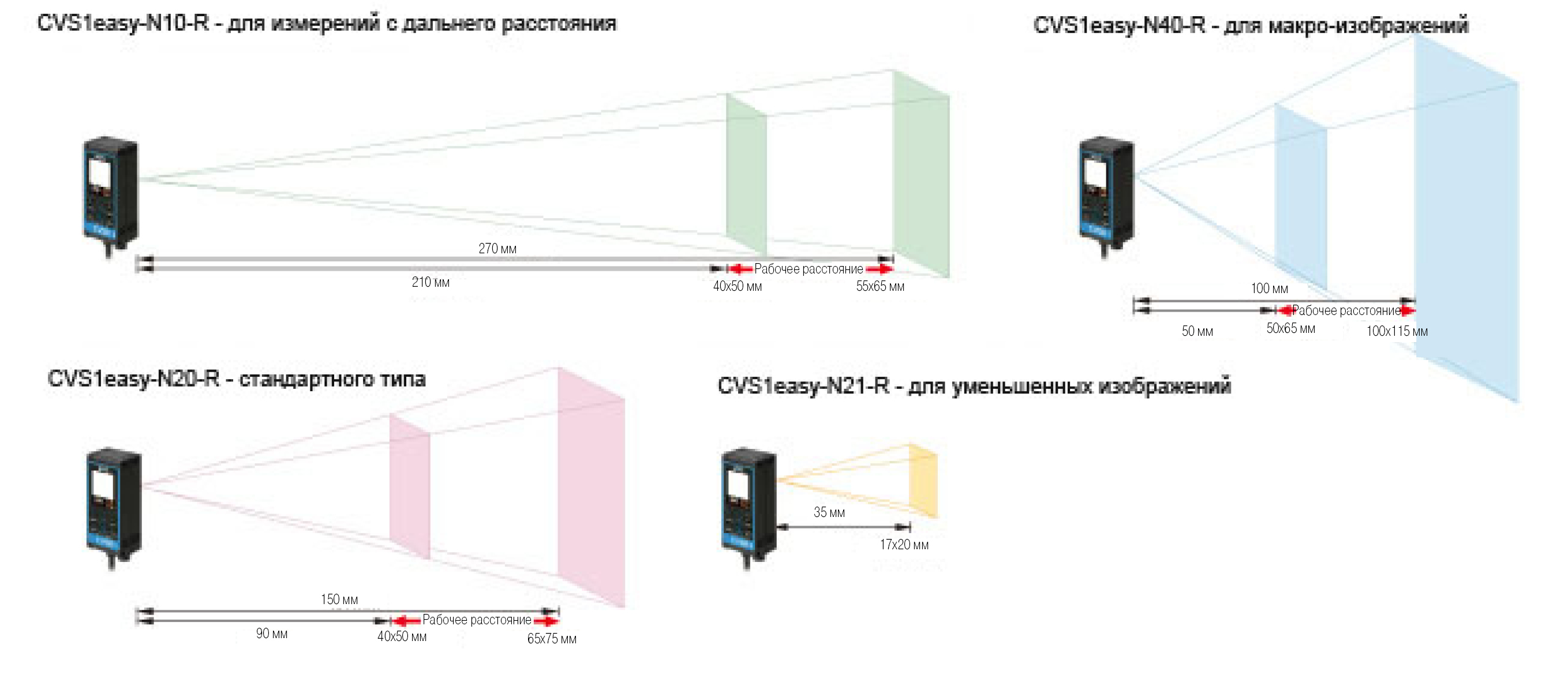

Поле обзора

Модель	CVS1easy-N10-R	CVS1easy-N20-R	CVS1easy-N21-R	CVS1easy-N40-R
Модель	CVS1easy-P10-R	CVS1easy-P20-R	CVS1easy-P21-R	CVS1easy-P40-R
Угол детектирования	10°	20°		40°
Рабочее расстояние	От 210 до 270 мм	От 90 до 150 мм	От 31 до 39 мм	От 50 до 100 мм
Поле обзора	От 40 x 50 мм до 55 x 65 мм	От 40 x 50 мм до 65 x 75 мм	17 x 20 мм (±10%)	От 50 x 65 мм до 100 x 115 мм
Источник излучения	Белый светодиод, 12 шт., встроенные
Датчик изображения	330000 пикселей, датчик цветных изображений CMOS
Напряжение питания	От 12 до 24 В- ± ±10%
Потребляемая мощность	макс. 120 мА / 24 В-
Разрешение	От 5 x12 до 200 x 240
Срок службы светодиода	Прибл. 50000 ч (при нормальной температуре и влажности. Уменьшение уровня яркости на 1/2 от начального уровня)
Время отклика	11 мс (заводская настройка), 5,0 мс (мин.), 22 мс (макс.)
Выходной сигнал	Открытый коллектор NPN/PNP х 1 макс. 100 мА/ остаточное напряжение 1,0 В или меньше.
Вход	Выбор из 3 банков,1 x синхронный (всего 4)
Рабочая температура	аОт 0 до 40℃ (без конденсации)
Рабочая влажность	От 35 до 85% отн. вл.
Температура/влажность хранения	От -20 до 70℃/ от 35 до 95 % отн.вл. (без конденсации)
Устойчивость к ударам/вибрациям	От 10 до 55 Гц амплитуда 1,5 мм / 50G (500 м/с²:)
Материал	Корпус: ABS / Дисплей и линза:акрил или поликарбонат
Защита конструкции	IP67
Вес	Прибл.180 г (включая кабель)
