Фотоэлектрические датчики: Серия K

О компании
Optex FA

О компании Optex FA

Компания OPTEX FA Co., Ltd (Япония) образовалась в 2002г. из подразделения промышленной автоматизации японской компании OPTEX, и располагает сегодня широкой линейкой датчиков и систем для автоматизаци...

Подробнее→
Серия K
  • Идеальный для детектирования стеклянных/ПЭТ продуктов. (KR-Q50 / KR-Q150 / KR-Q300)
  • Тестовый вход для проверки работы. (KT-700 тип с проходящим лучем)
  • Степень защиты IP67, жесткая конструкция.
<< В раздел «Фотоэлектрические датчики»

Описание

Применения

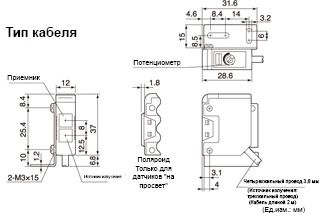

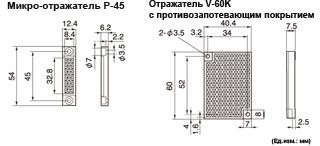

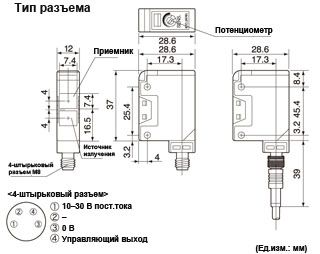

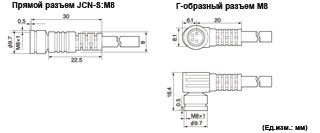

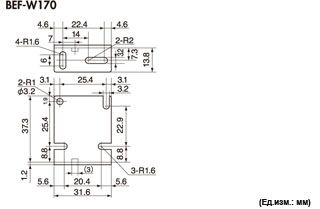

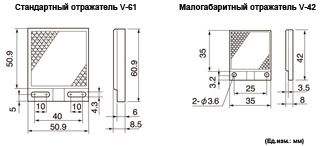

Размеры

Характеристики

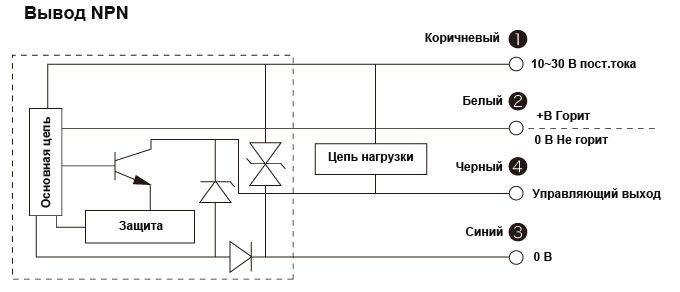

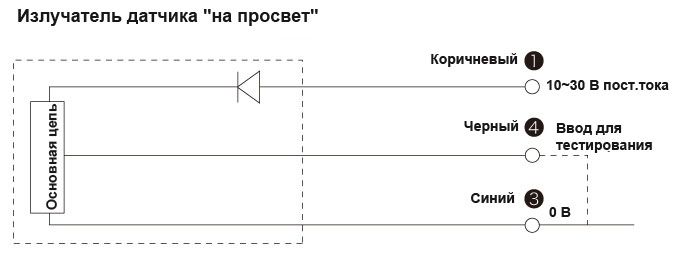

Схемы

Файлы

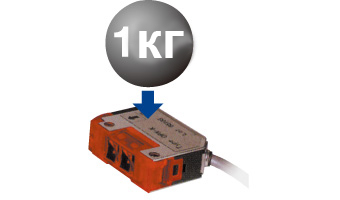

Корпус из нержавеющей стали

  • Корпус из нержавеющей стали защищает датчик от механических повреждений при застревании проходящих объектов.

Корпус из нержавеющей стали.

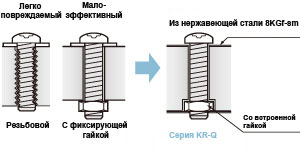

Встроенные монтажные гайки

  • Встроенные монтажные гайки делают установки простой и эффективной, устраняется проблема поврежденной резьбы из-за чрезмерной затяжки.

Встроенные монтажные гайки.

Соответствие стандарту VDE по устойчивости к электрическим помехам

  • Устойчивый к помехам внутренний контур спроектирован в строгом соответствии со стандартом VDE.
  • Встроенная функция диагностики шума обеспечивает высокую надежность и соответствие международным стандартам.

Соответствие стандарту VDE по устойчивости к электрическим помехам.

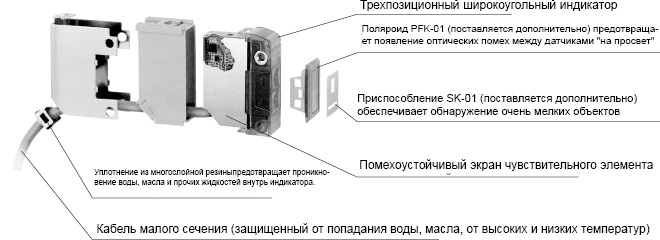

Корпус

Корпус

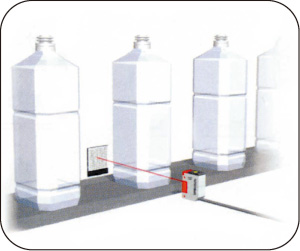

Бутылки ПЭТ на движущемся конвейере

Бутылки ПЭТ на движущемся конвейере

Отражательные датчики типа KR-Q предназначены для детектирования прозрачных объектов.
Стабильное детектирование бутылок ПЭТ.

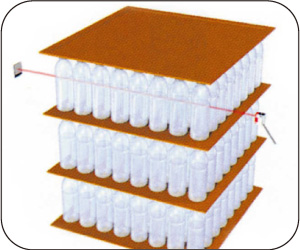

Паллеты с бутылками ПЭТ

Паллеты с бутылками ПЭТ

Стабильное позиционирование паллетов с бутылками ПЭТ за счет функции регистрации прозрачных объектов датчиков KR-Q.

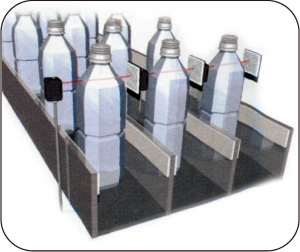

Подсчет бутылок ПЭТ

Подсчет бутылок ПЭТ

Стабильный подсчет бутылок ПЭТ на конвейере за счет функции регистрации прозрачных объектов датчиков KR-Q.

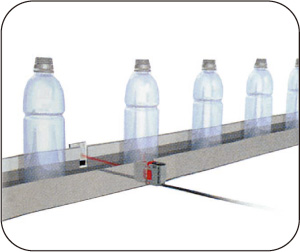

Детектирование бутылок ПЭТ через узкое отверстие

Детектирование бутылок ПЭТ через узкое отверстие

Стабильное детектирование бутылок ПЭТ через узкое отверстие.





Модель Однопроходной Отражение от рефлектора Диффузный Сфокусированный Детектирование стекла
Кабель NPN KT-700N KR-250N KD-40N KD-L09N KR-Q50NW KR-Q150NW KR-Q300NW
PNP KT-700P KR-250P KD-40P KD-L09P KR-Q50PW KR-Q150PW KR-Q300PW
Разъем NPN KT-700CN KR-250CN KD-40CN KD-L09CN KR-Q50CNW KR-Q150CNW KR-Q300CNW
PNP KT-700CP KR-250CP KD-40CP KD-L09CP KR-Q50CPW KR-Q150CPW KR-Q300CPW
Рабочий диапазон 7 м 2,5 м 40 см 19 см 50 см 1,5 м 3 м
Источник излучения Красный
Мин. детектируемый объект φ7 мм - φ40 мм - φ2,5 мм (стальной провод)
Гистерезис нет 20% макс. 10% макс. нет
Регулировка чувствительности Не оснащен Однооборотный потенциометр
Светодиодный индикатор Один индикатор
Управляющий выход Открытый коллектор NPN или PNP, 100 мА макс./30 В-
Тестовый вход Оснащен Не оснащен
Режим работы СВЕТЛО / ТЕМНО выбирается
Сопротивление изоляции Мин. 20 МОм /500 В-
Напряжение питания От 10 до 30 В-, включая 10% пульсации
Потребляемая мощность 35мА макс. 30мА макс.
Сертификаты соответствия JIS, UL, CE, VDE
Рабочая температура/влажность От -25 до +55 ℃, от 35 до 85% отн. вл.
Освещенность в окр. среде Солнечный свет: 20 000 лк макс. Лампа накаливания: 4000 лк макс.
Виброустойчивость 10 50 55 ~ Гц, амплитуда 1,5 мм, по осям X Y Z в течение 2 ч
Степень защиты IEC 144 IP67, VDE уровень 3
Материал ABS (корпус), ПХ (линза), SUS304 (крышка)
Вес (нетто) 25 г (20 г для эмиттера датчика с проходящим лучем) 25 г
Руководство по эксплуатации серии КСкачать (1,30 Мб)
Каталог серии КСкачать (978,47 Кб)
Технические данные: KT-700Скачать (64,46 Кб)
Технические данные: KT-700Скачать (60,84 Кб)
Технические данные: KT-700Скачать (62,07 Кб)
Технические данные: KT-700Скачать (61,75 Кб)
Технические данные: KT-700Скачать (60,49 Кб)
Технические данные: KT-700 + Slit 1 ммСкачать (64,58 Кб)
Технические данные: KT-700 + Slit 1 ммСкачать (61,20 Кб)
Технические данные: KT-700 + Slit 1 ммСкачать (62,04 Кб)
Технические данные: KT-700 + Slit 1 ммСкачать (65,23 Кб)
Технические данные: KT-700 + Slit 1 ммСкачать (43,26 Кб)
Технические данные: KT-700 + pfilterСкачать (64,51 Кб)
Технические данные: KT-700 + pfilterСкачать (61,79 Кб)
Технические данные: KT-700 + pfilterСкачать (64,18 Кб)
Технические данные: KT-700 + pfilterСкачать (81,09 Кб)
Технические данные: KT-700 + pfilter + Slit1 ммСкачать (63,48 Кб)
Технические данные: KT-700 + pfilter + Slit1 ммСкачать (61,27 Кб)
Технические данные: KT-700 + pfilter + Slit1 ммСкачать (63,73 Кб)
Технические данные: KT-700 + pfilter + Slit1 ммСкачать (61,71 Кб)
Технические данные: KD-L09Скачать (63,90 Кб)
Технические данные: KD-L09Скачать (64,13 Кб)
Технические данные: KD-L09Скачать (63,43 Кб)
Технические данные: KD-L09Скачать (60,07 Кб)
Технические данные: KD-L09Скачать (48,24 Кб)
Технические данные: KD-L09Скачать (40,04 Кб)
Технические данные: KD-40Скачать (63,51 Кб)
Технические данные: KD-40Скачать (63,81 Кб)
Технические данные: KD-40Скачать (63,75 Кб)
Технические данные: KD-40Скачать (59,91 Кб)
Технические данные: KR-250Скачать (65,92 Кб)
Технические данные: KR-250Скачать (53,93 Кб)
Технические данные: KR-250Скачать (63,26 Кб)
Технические данные: KR-250Скачать (63,34 Кб)
Технические данные: KR-250Скачать (63,20 Кб)
Технические данные: KR-250Скачать (62,95 Кб)
Технические данные: KR-250Скачать (43,93 Кб)
Технические данные: KR-250Скачать (60,42 Кб)
Технические данные: KR-Q50Скачать (83,66 Кб)
Технические данные: KR-Q50Скачать (62,92 Кб)
Технические данные: KR-Q50Скачать (63,02 Кб)
Технические данные: KR-Q50Скачать (63,82 Кб)
Технические данные: KR-Q50Скачать (63,15 Кб)
Технические данные: KR-Q50Скачать (62,15 Кб)
Технические данные: KR-Q50Скачать (62,99 Кб)
Технические данные: KR-Q50Скачать (61,53 Кб)
Технические данные: KR-Q50NWСкачать (64,51 Кб)
Технические данные: KR-Q50NWСкачать (41,70 Кб)
Технические данные: KR-Q50NWСкачать (32,51 Кб)
Технические данные: KR-Q50NWСкачать (31,97 Кб)
Технические данные: KR-Q50NWСкачать (61,16 Кб)
Технические данные: KR-Q150Скачать (64,36 Кб)
Технические данные: KR-Q150Скачать (63,54 Кб)
Технические данные: KR-Q150Скачать (62,20 Кб)
Технические данные: KR-Q150Скачать (62,46 Кб)
Технические данные: KR-Q150Скачать (61,26 Кб)
Технические данные: KR-Q300Скачать (64,46 Кб)
Технические данные: KR-Q300Скачать (61,72 Кб)
Технические данные: KR-Q300Скачать (62,79 Кб)
Технические данные: KR-Q300Скачать (62,09 Кб)
Технические данные: KR-Q300NWСкачать (42,76 Кб)
Технические данные: KR-Q300NWСкачать (42,91 Кб)
Технические данные: KR-Q300NWСкачать (62,17 Кб)
Технические данные: KR-Q300NWСкачать (38,51 Кб)
Технические данные: KR-Q300NWСкачать (31,41 Кб)
Технические данные: Oblique Amount for the Transparent (Японский)Скачать (33,48 Кб)
Screw and Torque Comparison Data (Японский)Скачать (34,13 Кб)
Shockproof Comparison Data (Японский)Скачать (29,24 Кб)
