Датчики расстояния: Серия CD1

О компании
Optex FA

О компании Optex FA

Компания OPTEX FA Co., Ltd (Япония) образовалась в 2002г. из подразделения промышленной автоматизации японской компании OPTEX, и располагает сегодня широкой линейкой датчиков и систем для автоматизаци...

Подробнее→
Серия CD1

  • Наименьшие габаритные размеры для встраивания в производственном оборудовании.
  • Универсальность использования на расстоянии от 30+/-4 мм до 250+/-150 мм.
  • Транзистор и аналоговый выход могут использоваться с цифровым панельным измерительным прибором при необходимости отображения и сигнального управления.

<< В раздел «Датчики расстояния »

Описание

Применения

Размеры

Характеристики

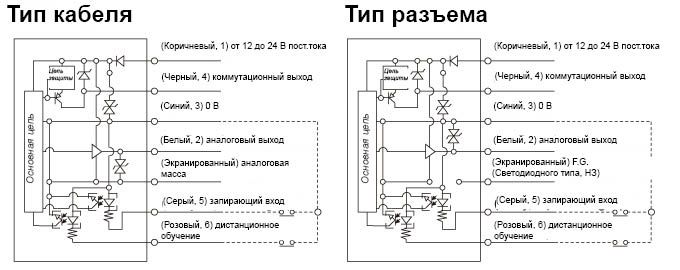

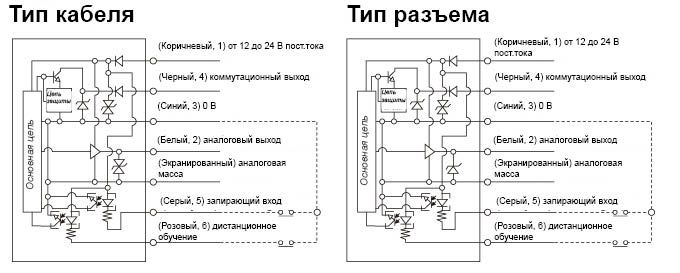

Схемы

Файлы

Функция обучения

  • CD1 прост в настройке и удобен в работе. Не требуется выполнение ручных настроек датчика, просто нажмите кнопку.

Функция обучения

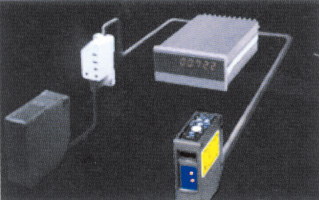

Комплексное решение

  • Встроенный усилитель и датчик, CD1 - полностью автономный датчик.

Комплексное решение

Вход дистанционной настройки

  • Процедуру настройки можно выполнять дистанционно при использовании входа дистанционной настройки.
  • Нет необходимости выполнения этого этапа на датчике.
  • Данная функция удобна для производителей станков.

Вход дистанционной настройки

Простота настройки и измерений

Возможность настройки верхнего и нижнего предельного значения диапазона измерений.
  1. Перейти в режим SET (Настройка).
  2. Настроить верхнее и нижнее предельное значение с использованием заготовки.
  3. Вернуться в режим RUN (Работа).
Простота настройки и измерений

Двойной выход - цифровое включение/выключение и аналоговый

  • Возможность выбора транзистора NPN или PNP типа для управляющего выхода, необходимо выбрать номер модели в зависимости от нужного типа.
  • Аналоговый выход от 4 до 20 мА стандартный для обоих типов.

Двойной выход - цифровое включение/выключение и аналоговый

Класс защиты IP67

  • Автономный прибор с классом защиты IP67.

Автономный прибор с классом защиты IP67.

Лазер класса 2

  • Классифицирован как лазер класса 2, 650 нм, макс. 1 мВт.

Лазер класса 2

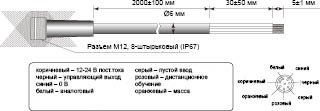

Эксклюзивный разъем M12 CD3CN-S.

  • Применяется для CD1(стандарт 2M. Опционально можно использовать тип 5M)

Эксклюзивный контроллер M12 CD3CN-S. Используется для CD3 (стандарт 2M. Опционально можно использовать тип 5M)

Линейность

  • Напряжение аналогового выхода будет расти пропорционально расстоянию до цели.
  • Идеальное соотношение между аналоговым значением и расстоянием теоретически отображается прямой линией (как изображено), но фактически имеются небольшие отклонения.
  • "Линейность" означает допустимое отклонение фактического значения от теоретического. Линейность обозначается в % от значения в полном масштабе (FS). Например, для CD3-30 линейность составляет 1% по FS (8 мм), следовательно: линейность будет равна +/- 8 мм x 0,01 = +/- E1120,08 мм.

Разрешение

  • На аналоговый выход всегда влияет внутренний шум, который вызывает небольшие флуктуации напряжения аналогового выхода.
  • Величина флуктуаций называется "разрешением". Разрешение задается по полной шкале (Full Scale) и зависит от времени отклика.

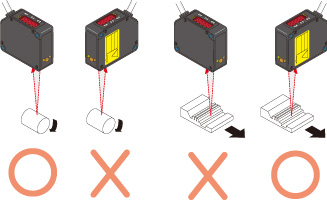

Рекомендации по установке для обеспечения наилучшей точности

  • Для обеспечения наилучшей точности сенсорная головка должна быть ориентирована, как показано ниже.

Рекомендации по установке для обеспечения наилучшей точности

Температурный дрейф

  • На аналоговый выход влияют флуктуации температуры окружающей среды. Изменения параметров аналогового выхода называются температурным дрейфом. Он задается как процентное соотношение в полном масштабе (FS), например, (CD3-30,FS 8 мм) температурный дрейф 0,08% / град. Цельсия означает: 8 мм x 0,0008 = 0,006 мм / град. Цельсия

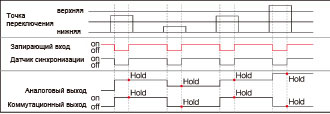

Запирающий вход

  • Через этот вход можно передавать время переключения / измерения.
  • Аналоговый и переключающий выход можно обеспечить в соответствии с длительностью импульса второго датчика (NPN / PNP).

Запирающий вход

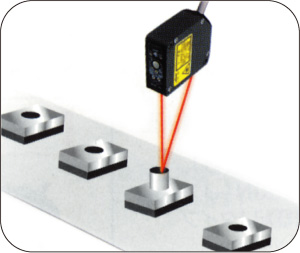

Проверка механических деталей

Проверка механических деталей

Высоту механических деталей можно легко проверить с помощью CD1.

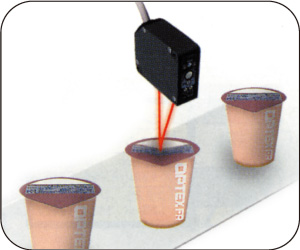

Проверка уровня пищевой упаковки

Проверка уровня пищевой упаковки

С помощью CD1 можно измерять высоту упаковки пищевых продуктов (даже цветной).

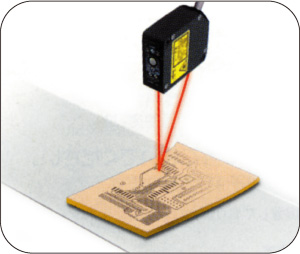

Измерение высоты компонентов

Измерение высоты компонентов

Стабильные измерения электронных компонентов возможны с помощью CD1 независимо от их материала.

Пробки бутылочных напитков

Пробки бутылочных напитков

Определение правильности положения пробок бутылочных напитков с помощью CD1.

  Лазерный датчик смещения серии CD1 системы PSD
Кабель CD1-30N/P CD1-50N/P CD1-100N/P CD1-130N/P CD1-250N/P
Разъем M12 CD1-30CN/CP CD1-50CN/CP CD1-100CN/CP CD1-130CN/CP CD1-250CN/CP
Выход транзистора N = выход NPN, P = выход PNP
Диапазон измерений 30+/-4 мм 50+/-10 мм 100 +/- 35 мм 130 +/- 50 мм 250 +/- 150 мм
FS (полный масштаб) 8 мм 20 мм 70 мм 100 мм 300 мм
Источник излучения Лазер класса 2, 650 нм, макс. 3.3 мВт
Размер пятна при 0,1 мм при 5 мм 0,5 X 1,2 мм 0,5 X 1,5 мм 0,8 X 1,2 мм
Напряжение питания 12 - 24 В- (от 5 до ＋10%）
Потребляемая мощность Макс. 120 мА（12 В-), 75 мА (24 В-), включая ток аналогового выхода
Разрешение (типичное значение) Ед.: микроны. При автоматической регулировке чувствительности. Белая керамика в качестве объекта проверки
время отклика 100 мс 1 3 15 20 150
время отклика 10 мс 3 10 50 70 500
время отклика 1 мс） 10 30 150 200 1500
Линейность +/- 2% FS +/- -1% FS +/- 2% FS +/- 3,5% FS +/- 5% FS
+/- 5% FS +/- 0,02% FS / по шкале Цельсия
Время отклика 100 мс / 10 мс / 1 мс
Регулировка чувствительности SET (Настройка) / FIX (Фиксированная) / AUTO (Авто)
Аналоговый выход 4-20 мА
Управляющий выход NPN или PNP, макс. 100 мА/30 В-, остаточное напряжение макс. 1,8 В
Индикатор расстояния Красный = близкое, оранжевый = среднее, зеленый = большое, красный/зеленый = ошибка *Примечание: Ошибки "Вне диапазона измерений", "Слишком высокое отражение" и т.д.
Индикатор стабильности Зеленый= стабильно, красный = ошибка, не горит = не стабильно, требуется настройка
Выходной индикатор Оранжевый = выход
Индикатор функции обучения Зеленый = вход, красный = ошибка
Запирающий вход NPN = серый провод 0 В, PNP = серый провод +В
Функция задержки Задержка отключения 40 мс
Освещенность в окр. среде Солнечный свет: Макс. 10000 лк, лампа накаливания = макс. 3000 лк
Рабочая температура от 10 до 40°C
Рабочая влажность От 35 до 95% отн. вл.
Материал Цинковое литье под давлением
Степень защиты IP67
Сертификаты соответствия CE
Время прогрева 30 минут

Руководство по эксплуатации серии CD1Скачать (198,49 Кб)
Руководство по эксплуатации серии CD1Скачать (196,15 Кб)
Руководство по эксплуатации серии CD1Скачать (1,16 Мб)
Руководство по эксплуатации серии CD1Скачать (682,17 Кб)
Руководство по эксплуатации серии CD1Скачать (30,52 Кб)
Руководство по эксплуатации серии CD1Скачать (1,24 Мб)
Руководство по эксплуатации серии CD1Скачать (11,86 Мб)
Руководство по эксплуатации серии CD1Скачать (570,75 Кб)
Руководство по эксплуатации серии CD1Скачать (265,62 Кб)
Руководство по эксплуатации серии CD1Скачать (265,62 Кб)
Руководство по эксплуатации серии CD1Скачать (3,06 Мб)
Руководство по эксплуатации серии CD1Скачать (1007,99 Кб)
Каталог серии CD1Скачать (2,55 Мб)
Каталог серии CD1Скачать (11,29 Мб)
Каталог серии CD1Скачать (5,53 Мб)
Каталог серии CD1Скачать (7,45 Мб)
Каталог серии CD1Скачать (5,30 Мб)
Каталог серии CD1Скачать (8,66 Мб)
Инструменты серии CD1Скачать (166,95 Кб)
Инструменты серии CD1Скачать (300,46 Кб)
Инструменты серии CD1Скачать (1,86 Мб)
Инструменты серии CD1Скачать (65,24 Мб)
Технические данные: CD3-100Скачать (9,85 Кб)
Технические данные: CD3-100Скачать (33,48 Кб)
Технические данные: CD3-100Скачать (52,82 Кб)
Технические данные: CD3-30Скачать (9,92 Кб)
Технические данные: CD3-30Скачать (35,47 Кб)
Технические данные: CD3-30Скачать (52,82 Кб)
Технические данные: CD3-50Скачать (10,67 Кб)
Технические данные: CD3-50Скачать (34,91 Кб)
Технические данные: CD3-50Скачать (52,82 Кб)
Технические данные: CD3-80Скачать (10,42 Кб)
Технические данные: CD3-80Скачать (33,73 Кб)
Технические данные: CD3-80Скачать (52,82 Кб)
Технические данные: CD3-250Скачать (33,13 Кб)
Технические данные: CD3-250Скачать (52,82 Кб)
Технические данные: CD3CN-5SСкачать (52,17 Кб)
Технические данные: CD3CN-SСкачать (51,42 Кб)
Технические данные: CD4-30Скачать (27,23 Кб)
Технические данные: CD4-30Скачать (8,50 Кб)
Технические данные: CD4-30Скачать (8,24 Кб)
Технические данные: CD4-30Скачать (8,19 Кб)
Технические данные: CD4-30Скачать (14,12 Кб)
Технические данные: CD4-30Скачать (29,87 Кб)
Технические данные: CD4-30Скачать (23,48 Кб)
Технические данные: CD4-85Скачать (27,01 Кб)
Технические данные: CD4-85Скачать (8,30 Кб)
Технические данные: CD4-85Скачать (8,26 Кб)
Технические данные: CD4-85Скачать (8,13 Кб)
Технические данные: CD4-85Скачать (13,29 Кб)
Технические данные: CD4-85Скачать (29,32 Кб)
Технические данные: CD4-85Скачать (23,74 Кб)
Технические данные: CD4-350Скачать (28,14 Кб)
Технические данные: CD4-350Скачать (8,93 Кб)
Технические данные: CD4-350Скачать (9,07 Кб)
Технические данные: CD4-350Скачать (9,05 Кб)
Технические данные: CD4-350Скачать (8,99 Кб)
Технические данные: CD4-350Скачать (29,53 Кб)
Технические данные: CD4-350Скачать (24,30 Кб)
Технические данные: CD5-L25Скачать (14,38 Кб)
Технические данные: CD5-L25Скачать (216,34 Кб)
Технические данные: CD5-L25Скачать (16,03 Кб)
Технические данные: CD5-L25Скачать (24,27 Кб)
Технические данные: CD5-LW25Скачать (14,41 Кб)
Технические данные: CD5-LW25Скачать (215,98 Кб)
Технические данные: CD5-LW25Скачать (16,30 Кб)
Технические данные: CD5-LW25Скачать (24,27 Кб)
Технические данные: CD5-30Скачать (13,97 Кб)
Технические данные: CD5-30Скачать (16,14 Кб)
Технические данные: CD5-30Скачать (216,53 Кб)
Технические данные: CD5-30Скачать (23,70 Кб)
Технические данные: CD5-W30Скачать (14,12 Кб)
Технические данные: CD5-W30Скачать (215,97 Кб)
Технические данные: CD5-W30Скачать (15,91 Кб)
Технические данные: CD5-W30Скачать (23,79 Кб)
Технические данные: CD5-85Скачать (14,55 Кб)
Технические данные: CD5-85Скачать (216,40 Кб)
Технические данные: CD5-85Скачать (16,26 Кб)
Технические данные: CD5-85Скачать (23,85 Кб)
Технические данные: CD5-W85Скачать (14,79 Кб)
Технические данные: CD5-W85Скачать (16,17 Кб)
Технические данные: CD5-W85Скачать (215,11 Кб)
Технические данные: CD5-W85Скачать (23,90 Кб)
Технические данные: CD5-W350Скачать (15,75 Кб)
Технические данные: CD5-W350Скачать (216,08 Кб)
Технические данные: CD5-W350Скачать (16,16 Кб)
Технические данные: CD5-W350Скачать (23,98 Кб)
Технические данные: CD5-W500Скачать (15,63 Кб)
Технические данные: CD5-W500Скачать (16,32 Кб)
Технические данные: CD5-W500Скачать (215,21 Кб)
Технические данные: CD5-W500Скачать (24,08 Кб)
Технические данные: CD5-W2000Скачать (16,26 Кб)
Технические данные: CD5-W2000Скачать (228,03 Кб)
Технические данные: CD5-W2000Скачать (16,68 Кб)
Технические данные: CD5-W2000Скачать (24,58 Кб)
Технические данные: CD33-30Скачать (38,85 Кб)
Технические данные: CD33-30Скачать (162,43 Кб)
Технические данные: CD33-30Скачать (32,59 Кб)
Технические данные: CD33-30Скачать (28,39 Кб)
Technical Data:CD33-50Скачать (32,52 Кб)
Технические данные: CD33-50Скачать (162,43 Кб)
Технические данные: CD33-50Скачать (32,52 Кб)
Технические данные: CD33-50Скачать (28,65 Кб)
Технические данные: CD33-85Скачать (40,63 Кб)
Технические данные: CD33-85Скачать (162,43 Кб)
Технические данные: CD33-85Скачать (32,97 Кб)
Технические данные: CD33-85Скачать (28,67 Кб)
Технические данные: CD33-120Скачать (39,96 Кб)
Технические данные: CD33-120Скачать (162,43 Кб)
Технические данные: CD33-120Скачать (33,20 Кб)
Технические данные: CD33-120Скачать (28,28 Кб)
Технические данные: CD33-250Скачать (38,87 Кб)
Технические данные: CD33-250Скачать (162,43 Кб)
Технические данные: CD33-250Скачать (32,90 Кб)
Технические данные: CD33-250Скачать (28,19 Кб)
Технические данные: CD22Скачать (66,46 Кб)
Технические данные: CD22Скачать (71,71 Кб)
Технические данные: CD22Скачать (67,07 Кб)
Технические данные: CD22Скачать (60,67 Кб)
Технические данные: CD22Скачать (57,10 Кб)
Технические данные: CD22Скачать (67,86 Кб)
Технические данные: CD22Скачать (64,38 Кб)
Технические данные: CD22Скачать (67,67 Кб)
Технические данные: CD22Скачать (60,43 Кб)
Технические данные: CD22Скачать (43,14 Кб)
Технические данные: LSСкачать (140,93 Кб)
Чертежи для серии CD1Скачать (387,91 Кб)
Чертежи для серии CD1Скачать (949,04 Кб)

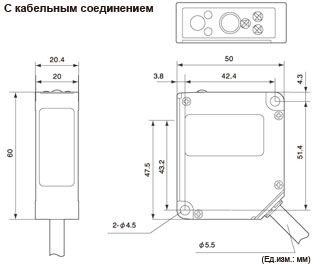

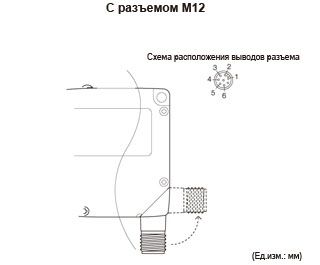

Чертежи для серии CD1Скачать (384,23 Кб)
Чертежи для серии CD1Скачать (347,51 Кб)
Чертежи для серии CD1Скачать (263,48 Кб)
Чертежи для серии CD1Скачать (222,61 Кб)
Чертежи для серии CD1Скачать (194,16 Кб)
<< В раздел «Датчики расстояния »
Обзор моделей
Заказать
Отправить URL страницы
'"> Задать вопрос по продукции
Продукция
НАШИ КЛИЕНТЫ
logo

108811, Москва, пос. Московский,
22-й км Киевского ш., д. 4, стр. 5,
Бизнес-Парк "РУМЯНЦЕВО",
корп. Е, офис 608E

Тел/факс:

+7 (495) 181-56-67

Отдел продаж:

info@sensotek.ru

Отдел сервиса:

support@sensotek.ru

Отдел маркетинга:

marketing@sensotek.ru
Машинное зрение Энкодеры Датчики Промышленная безопасность Лидары, лазерные сканеры Системы измерения габаритов и веса Системы идентификации Роботы Лазерная маркировка Продукция
Акции 		Решения
О компании Сервис
© SENSOTEC. Датчики и системы контроля, 2024.
Продукция
