Главная►Optex FA►Видеодатчики►Серия CVS2-R

Видеодатчики: Серия CVS2-R

О компании
Optex FA

О компании Optex FA

Компания OPTEX FA Co., Ltd (Япония) образовалась в 2002г. из подразделения промышленной автоматизации японской компании OPTEX, и располагает сегодня широкой линейкой датчиков и систем для автоматизаци...

Подробнее→
Серия CVS2-R

  • Комплексный датчик цвета
  • Детектирование цвета и формы для различных типов проверок
  • Сопоставление формы и проверка цвета.
  • Повышенная чувствительность за счет функций маски

<< В раздел «Видеодатчики»

Характеристики

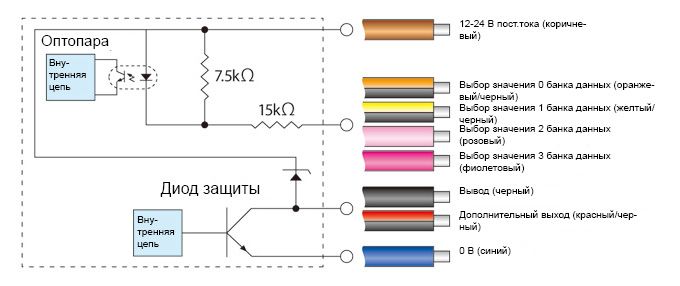

Схемы

Файлы

MODELCVS2-N10-RCVS2-N20-RCVS2-N21-RCVS2-N40-R
CVS2-P10-RCVS2-P20-RCVS2-P21-RCVS2-P40-R
Detection angle10°20°40°
Working distance210 to 270mm90 to 150mm31 to 39mm50 to 100mm
Field of view40 x 50mm to 55 x 65mm40 x 50mm to 65 x 75mm17 x 20mm (±10%)50 x 65mm to 100 x 115mm
Light sourceWhite LED 12 pcs built-in
Image sensor330,000 Pixel CMOS color image sensor
Supply Voltage12 to 24V DC±10%
Power consumptionMax. 140mA/24V DC
Resolution8 x16 to 200 x 240
LED light durationApprox.50,000 hours(In normal temperature and humidity. Brightness level down by 1/3 of the initial level)
Response time4ms to 22ms
Output signalNPN or PNP open collector output x 2 max. 100mA Residual voltage 1.0V or less
Input4 x Bank selection / 1 x Synchronous / 1 x External teaching (Totally 4)
Operating temperature0 to 40℃ (No condensation)
Operating humidity35 to 85%RH
Storage temperature/humidity-20 to 70℃, 35 to 95%RH(No condensation)
Vibration/shock resistance10 to 55Hz Amplitude 1.5mm / 50G(500m/s²)
MaterialCase:ABS / Display and Lens : Acryl or Polycarbonate
Protection structureIP67
WeightApprox.180g (including cable)
Руководство по эксплуатации серии CVS2-RСкачать (155,85 Кб)
Руководство по эксплуатации серии CVS2-RСкачать (157,42 Кб)
Руководство по эксплуатации серии CVS2-RСкачать (462,68 Кб)
Руководство по эксплуатации серии CVS2-RСкачать (1,23 Мб)
Руководство по эксплуатации серии CVS2-RСкачать (1,10 Мб)
Руководство по эксплуатации серии CVS2-RСкачать (205,35 Кб)
Руководство по эксплуатации серии CVS2-RСкачать (1,74 Мб)
Руководство по эксплуатации серии CVS2-RСкачать (129,33 Кб)
Руководство по эксплуатации серии CVS2-RСкачать (473,28 Кб)
Руководство по эксплуатации серии CVS2-RСкачать (111,80 Кб)
Руководство по эксплуатации серии CVS2-RСкачать (245,96 Кб)
Руководство по эксплуатации серии CVS2-RСкачать (271,38 Кб)
Руководство по эксплуатации серии CVS2-RСкачать (89,65 Кб)
Каталог серии CVS2-RСкачать (442,16 Кб)
Каталог серии CVS2-RСкачать (5,39 Мб)
Каталог серии CVS2-RСкачать (12,18 Мб)
Каталог серии CVS2-RСкачать (6,40 Мб)
Каталог серии CVS2-RСкачать (2,82 Мб)
Каталог серии CVS2-RСкачать (338,07 Кб)
Каталог серии CVS2-RСкачать (3,32 Мб)
Программное обеспечение для серии CVS2-RСкачать (1,36 Мб)
Программное обеспечение для серии CVS2-RСкачать (400,00 Кб)
Программное обеспечение для серии CVS2-RСкачать (1,23 Мб)
Программное обеспечение для серии CVS2-RСкачать (332,00 Кб)
Техническое руководство: CVS1Скачать (35,18 Кб)
Техническое руководство: CVS1Скачать (41,10 Кб)
Техническое руководство: CVS1Скачать (1,31 Мб)
Техническое руководство: CVS1Скачать (245,96 Кб)
Техническое руководство: CVS1Скачать (66,97 Кб)
Техническое руководство: CVS2Скачать (17,65 Кб)
Техническое руководство: CVS2Скачать (13,40 Кб)
Техническое руководство: CVS2Скачать (473,63 Кб)
Техническое руководство: CVS2Скачать (257,72 Кб)
Техническое руководство: CVS2Скачать (488,05 Кб)
Чертежи для серии CVS2-RСкачать (2,39 Мб)
Чертежи для серии CVS2-RСкачать (4,45 Мб)
Чертежи для серии CVS2-RСкачать (3,08 Мб)
Чертежи для серии CVS2-RСкачать (64,49 Кб)
Чертежи для серии CVS2-RСкачать (59,59 Кб)
Чертежи для серии CVS2-RСкачать (59,81 Кб)
Чертежи для серии CVS2-RСкачать (61,25 Кб)
Чертежи для серии CVS2-RСкачать (63,89 Кб)
Чертежи для серии CVS2-RСкачать (60,65 Кб)
Чертежи для серии CVS2-RСкачать (53,10 Кб)
Чертежи для серии CVS2-RСкачать (55,58 Кб)
Чертежи для серии CVS2-RСкачать (66,85 Кб)
Чертежи для серии CVS2-RСкачать (66,85 Кб)
Чертежи для серии CVS2-RСкачать (271,38 Кб)
Чертежи для серии CVS2-RСкачать (59,23 Кб)
Чертежи для серии CVS2-RСкачать (59,00 Кб)
Чертежи для серии CVS2-RСкачать (59,02 Кб)
Чертежи для серии CVS2-RСкачать (59,45 Кб)
Чертежи для серии CVS2-RСкачать (155,85 Кб)
Чертежи для серии CVS2-RСкачать (32,97 Кб)
Чертежи для серии CVS2-RСкачать (1004,23 Кб)
Чертежи для серии CVS2-RСкачать (1,14 Мб)
