Линейный энкодер - магнитострикция: Датчик линейных перемещений LP38 - ISI

О компании
TR-Electronic

О компании TR-Electronic

TR-Electronic со своими сильными швабскими корнями активно работает сегодня в разных странах мира. Компания особенно сильна в отраслях, связанных со станкостроением. Помимо штаб-квартиры в г. Троссинг...

Подробнее

Характеристики

  • Специальные клиентские решения
  • Гибкое программирование
  • Возможность использования дополнительных интерфейсов
  • Измерение линейных перемещений
  • Профильный корпус
  • Простая интеграция
  • Детектирование без износа
Характеристики
Рабочие условия
Чертеж
Файлы
Развернутая информация о продукции - Датчик линейных перемещений LP38 - ISI
Питание
Напряжение питания
24 В-, -20…+10 %
Потребление тока без нагрузки
<= 250 мА
Принцип измерений
Магнитострикционный
Длина измерения, стандартная
150…3000 мм, с шагом
Разрешение
0.01 мм
Линейное отклонение
< 0,05 %
Воспроизводимость результатов
0.01 мм
Запаздывание
0.1 мм
Температурный коэффициент
< 8 мкм/°C <= 500 мм

< 15 ppm/°C > 500 мм
Скорость по прямой
1 м/с, Разрешение = 0,01 мм
Монтажное положение
Без ограничений
Материал - измерительный корпус
Штампованный алюминиевый профиль
Магнит
T4-U3820

Другое по запросу
Инкрементальный интерфейс
Частота нагрузки
4…120 кГц
Инкрементальные сигналы
K1± K2±
Выходной драйвер, TTL
RS-422, 5 В-
Выходной драйвер, HTL
Двухтактный, 11…27 В-
Параметр/Функция, возможность изменения
Разрешение

Частота нагрузки

Предварительно установленный параметр
Тип параметризации
программируется
Инструмент для программирования
TR-Tool: PT-100-N
Внешние входы
Предустановлено
Электронная настройка
Вход нагрузки
Абсолютное положение нагрузки
Логический уровень
"0“ < +2 В, "1“ = Питание
Общие условия эксплуатации датчика линейных перемещений LP38 - ISI
Вибрации
Удельное значение
<= 100 м/с²
Синусоида
50…2000 Гц
Удары
Удельное значение
<= 1000 м/с²
Половина синусоиды
11 мс
Устойчивость к помехам
DIN EN 61000-6-2
Переходное излучение
DIN EN 61000-6-3
Рабочая температура
Стандартное значение
0…+70 °C
Дополнительно
-20…+70 °C
Температура хранения, сух.
-30…+85 °C
Относительная влажность
98 %, без конденсации
Класс защиты
Стандартное значение
IP65
Магнитное поле рассеяния
< 3 мТ
Измерительная позиция
Плоскость измерений

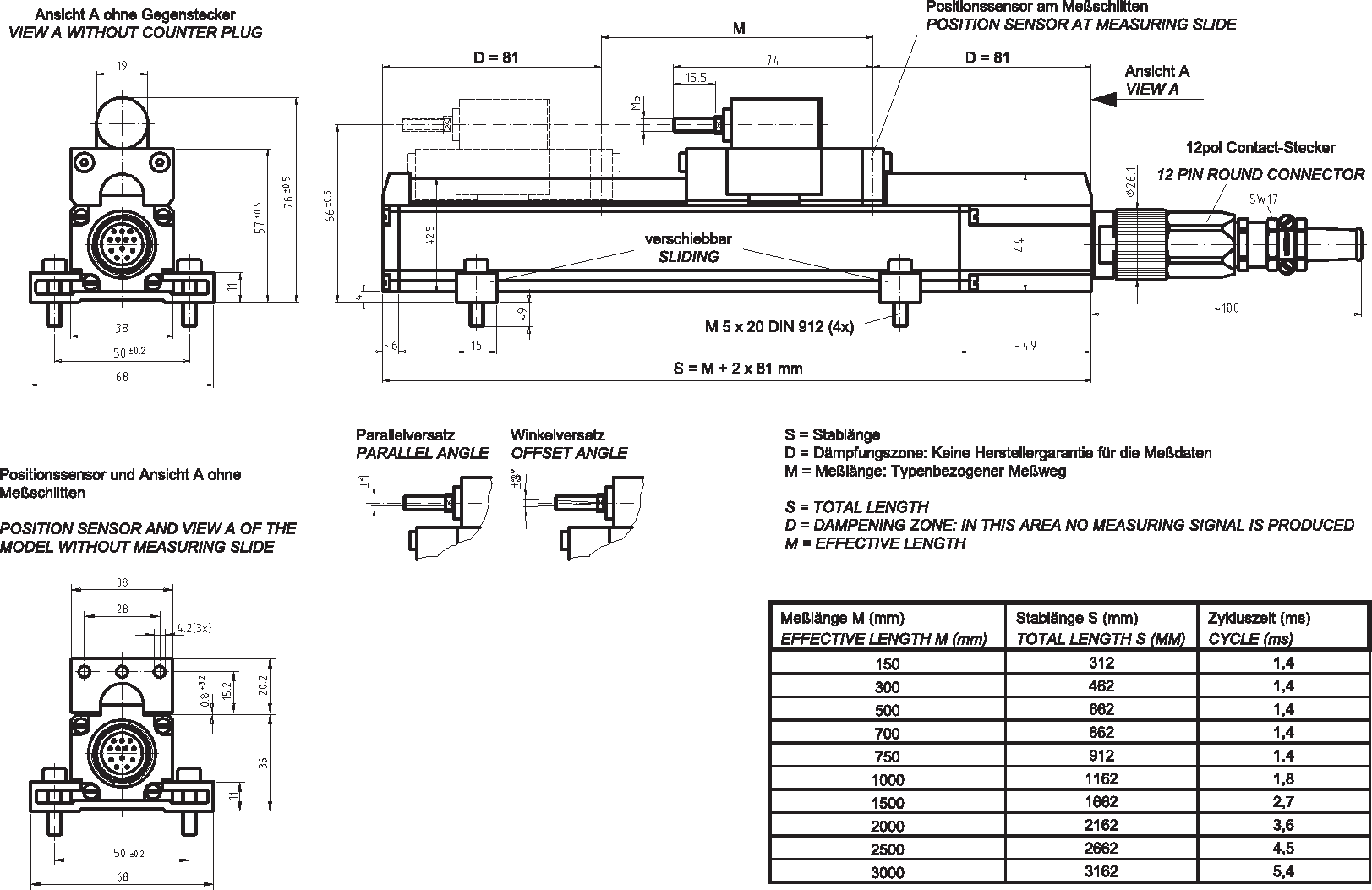

Drawing
Linear-Transducer LP38 - ISI
K-LP38-ISI-1.pdfСкачать (407,10 Кб)
