Система контроля поломки сверла

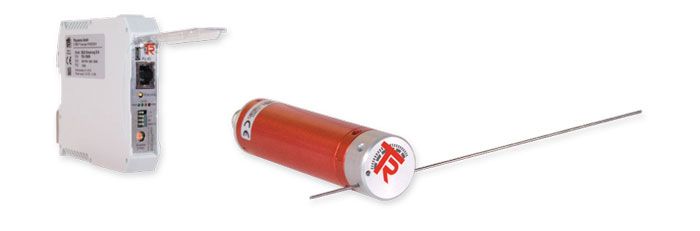

Система контроля поломки сверла

Для токарных и фрезерных станков, обрабатывающих центров и роторных агрегатных станков

Система контроля повреждения сверлильного устройства BQS 224 от компании TRsystems представляет собой крайне полезное дополнение для токарных и фрезерных станков, обрабатывающих центров и роторных агрегатных станков. Система отслеживания поломки сверла поставляется в комплекте с датчиком и модулем управления.

Датчик BQS 224 надежно проверяет наличие и размеры инструмента или детали. Благодаря многоуровневой системе уплотнений устройство контроля повреждения сверлильного устройства может соответствовать всем основным требованиям в области металлообработки: эмульсии, смазка, агрессивные хладагенты и стружка не влияют на работу датчика. Датчики BQS 224 крайне прочны – срок их службы достигает 10 миллионов циклов. Держатель измерительного наконечника имеет диаметр 1,2 м, а его длина может регулироваться до макс. 165 мм.

Преимущества системы контроля повреждения сверлильного устройства BQS 224

  • Сокращение времени простоя системы, количества отходов и косвенных убытков за счет надежного контроля состояния инструмента
  • Простота установки и технического обслуживания за счет компактного дизайна и простой конструкции
  • Прочный корпус из анодированного алюминия
  • Длительный срок службы до 10 миллионов циклов благодаря многоуровневому уплотнению и прочной конструкции

Датчик BQS 224 для отслеживания поломки сверла

Преимущества:

  • сокращение расходов за счет надежного контроля состояния инструмента
  • компактная конструкция с высокой плотностью
  • устранение отходов и исключение повреждений
  • простота установки и доступа
  • прочный анодированный алюминиевый корпус
  • многоуровневое уплотнение
Технические характеристики
Класс защитыIP68
КорпусАнодированный алюминиевый
Срок службыдо 10 млн циклов
Угол сканирования15° ... 300° beidseitig
Устойчивость к помехам DIN EN 61000-4-4
Температура окружающей среды 0 ... +80 °C

Размеры
Длина116,5 мм
Диаметр24 мм
Вес (с испытательной иглой)128,8 г

Контроллер ввода/вывода BQS

Преимущества:

  • простота эксплуатации
  • компактная конструкция
  • зажим для установки на DIN-рейку
  • USB 2.0 – возможность модернизации
  • Светодиодный дисплей – Питание, OK, KO, Ошибка
  • 4 цифровых ввода
  • 4 цифровых ввода/вывода (программируемых)
  • коммутируемая мощность 12 Вт
  • защита выводов от коротких замыканий

Система в сборе

Перечень элементовНомера элементов
BQS 224792-10001
Контроллер ввода/вывода BQS792-10002
Лопасть BQS (испытательная игла)49 931 005
Зажим BQS 49 931 006
Прижимная планка BQS49 931 007
Соединительный кабель 2 м620 001 587
Винт с потайной головкой M4X1027 003 037
Шестигранный ключ SW 1,549 930 050
Шинный разъем62 005 278
USB-кабель 1 м (для обновления встроенных программ)   64 070 427
Флэш-накопитель USB емкостью 2 Гб68 000 019

Техническое описание

Информация о продукте BQS
