Характеристики

  • Специальные клиентские решения
  • Гибкое программирование
  • Возможность использования дополнительных интерфейсов
  • Измерение линейных перемещений
  • Опционально: Съемный датчик
  • Идеально подходит для цилиндров
  • Значение позиции - настройка
  • Герметизированный цилиндрический корпус
  • Детектирование без износа
Характеристики
Рабочие условия
Чертеж
Файлы
Развернутая информация о продукции - Датчик линейных перемещений LA46 (H) - EPL
Питание
Напряжение питания
24 В-, -20…+10 %
Потребление тока без нагрузки
<= 250 мА
Принцип измерений
Магнитострикционный
Длина измерения, стандартная
50…2000 мм, с шагом
Разрешение
0.001 мм
Линейное отклонение
± 0,10 мм <= 1500 мм

± 0,15 мм > 1500 мм
Воспроизводимость результатов
0.005 мм
Запаздывание
0,02 мм <= 1500 мм

0,1 мм > 1500 мм
Температурный коэффициент
< 8 мкм/°C <= 500 мм

< 15 ppm/°C > 500 мм
Скорость по прямой
Без ограничений
Монтажное положение
Без ограничений
Материал - измерительный корпус
Сплав Cr/Ni
Монтажный наконечник
Опционально
Магнит
T4-M33

Другое по запросу
Интерфейс POWERLINK
POWERLINK
IEC 61784-2, IEC 61158 ff
Физический уровень
Fast Ethernet, ISO/IEC 8802-3
Профиль устройства
CoE, CiA DS-406
Скорость передачи данных
Удельное значение
100 мбит/с
Время цикла
>= 400 мкс
Параметр/Функция, возможность изменения
Разрешение

Интерполяция

Предварительно установленный параметр

Усреднение положения

Направление отсчета

Скоростные параметры
Тип параметризации
программируется
Инструмент для программирования
Устройство интерфейсной шины

Программное обеспечение TR: TRWinProg
Время цикла, внутр., <= 0,50 м
0.50 мс
Время цикла, внутр., <= 1,00 м
1.00 мс
Время цикла, внутр., <= 2,00 м
1.50 мс
Дополнительные магниты
Число магнитов
3
Минимальное расстояние до магнита
80 мм
Общие условия эксплуатации датчика линейных перемещений LA46 (H) - EPL
Вибрации
Удельное значение
<= 100 м/с²
Синусоида
50…2000 Гц
Удары
Удельное значение
<= 1000 м/с²
Половина синусоиды
11 мс
Устойчивость к помехам
DIN EN 61000-6-2
Переходное излучение
DIN EN 61000-6-3
Рабочая температура
Стандартное значение
0…+70 °C
Дополнительно
-20…+70 °C
Температура хранения, сух.
-30…+85 °C
Относительная влажность
98 %, без конденсации
Класс защиты
Стандартное значение
IP65
Магнитное поле рассеяния
< 3 мТ
Измерительная позиция
Плоскость измерений
Сопротивление давления
Дополнительно
600 бар, статическое

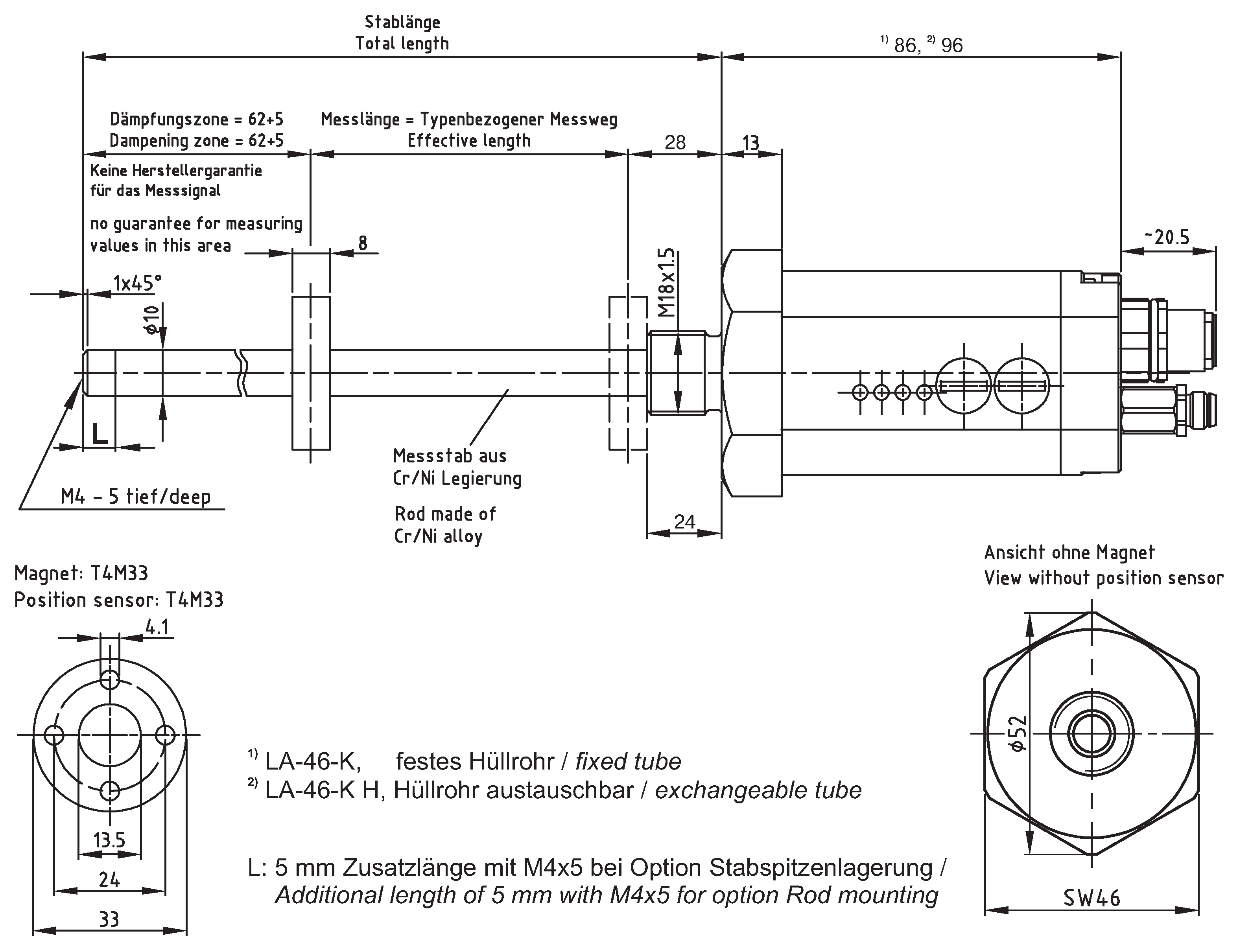

Drawing
Linear-Transducer LA46 (H) - EPL
K-LA46-EPL-1.pdfСкачать (427,05 Кб)
