Линейный энкодер - магнитострикция: Датчик линейных перемещений LP38 - Старт/стоп

О компании
TR-Electronic

О компании TR-Electronic

TR-Electronic со своими сильными швабскими корнями активно работает сегодня в разных странах мира. Компания особенно сильна в отраслях, связанных со станкостроением. Помимо штаб-квартиры в г. Троссинг...

Подробнее

Характеристики

  • Специальные клиентские решения
  • Возможность использования дополнительных интерфейсов
  • Измерение линейных перемещений
  • Профильный корпус
  • Простая интеграция
  • Детектирование без износа
Характеристики
Рабочие условия
Чертеж
Файлы
Развернутая информация о продукции - Датчик линейных перемещений LP38 - Старт/стоп
Питание
Напряжение питания
15…27 В-
Дополнительно
± 15 В-
Дополнительно
24 В пост. тока
Потребление тока без нагрузки
<= 100 мА
Принцип измерений
Магнитострикционный
Длина измерения, стандартная
150…3000 мм, с шагом
Разрешение
В соответствии с оценочным блоком
Линейное отклонение
< 0,05 %
Воспроизводимость результатов
0.01 мм
Запаздывание
0.1 мм
Температурный коэффициент
< 8 мкм/°C <= 500 мм

< 15 ppm/°C > 500 мм
Скорость по прямой
Без ограничений
Монтажное положение
Без ограничений
Материал - измерительный корпус
Штампованный алюминиевый профиль
Магнит
T4-U3820

Другое по запросу
Интерфейс старта/остановки
Длина кабеля, TTL
<= 15 м
Длина кабеля, RS-422
<= 500 м
Внешний оценочный блок
Блоки TR, например, AK-8
Внешний оценочный блок
SIEMENS IP 241
Внешний оценочный блок
PHILIPS 9404 4620 0301
Внешний оценочный блок
Bernecker + Rainer
Внешний оценочный блок
Harms and Wende
Время цикла, внутр.
См. размерный чертеж
Внешние входы
Сигнал старта, TTL
Выс. активный, 470 Ом
Сигнал старта, RS422
Дифференциальный вход
Внешние выходы
Сигнал остановки, TTL
Выс. активный, 220 Ом
Сигнал остановки, RS422
Дифференциальный выход
Общие условия эксплуатации датчика линейных перемещений LP38 - Старт/стоп
Вибрации
Удельное значение
<= 100 м/с²
Синусоида
50…2000 Гц
Удары
Удельное значение
<= 1000 м/с²
Половина синусоиды
11 мс
Устойчивость к помехам
DIN EN 61000-6-2
Переходное излучение
DIN EN 61000-6-3
Рабочая температура
Стандартное значение
0…+70 °C
Дополнительно
-20…+70 °C
Температура хранения, сух.
-30…+85 °C
Относительная влажность
98 %, без конденсации
Класс защиты
Стандартное значение
IP65
Магнитное поле рассеяния
< 3 мТ
Измерительная позиция
Плоскость измерений

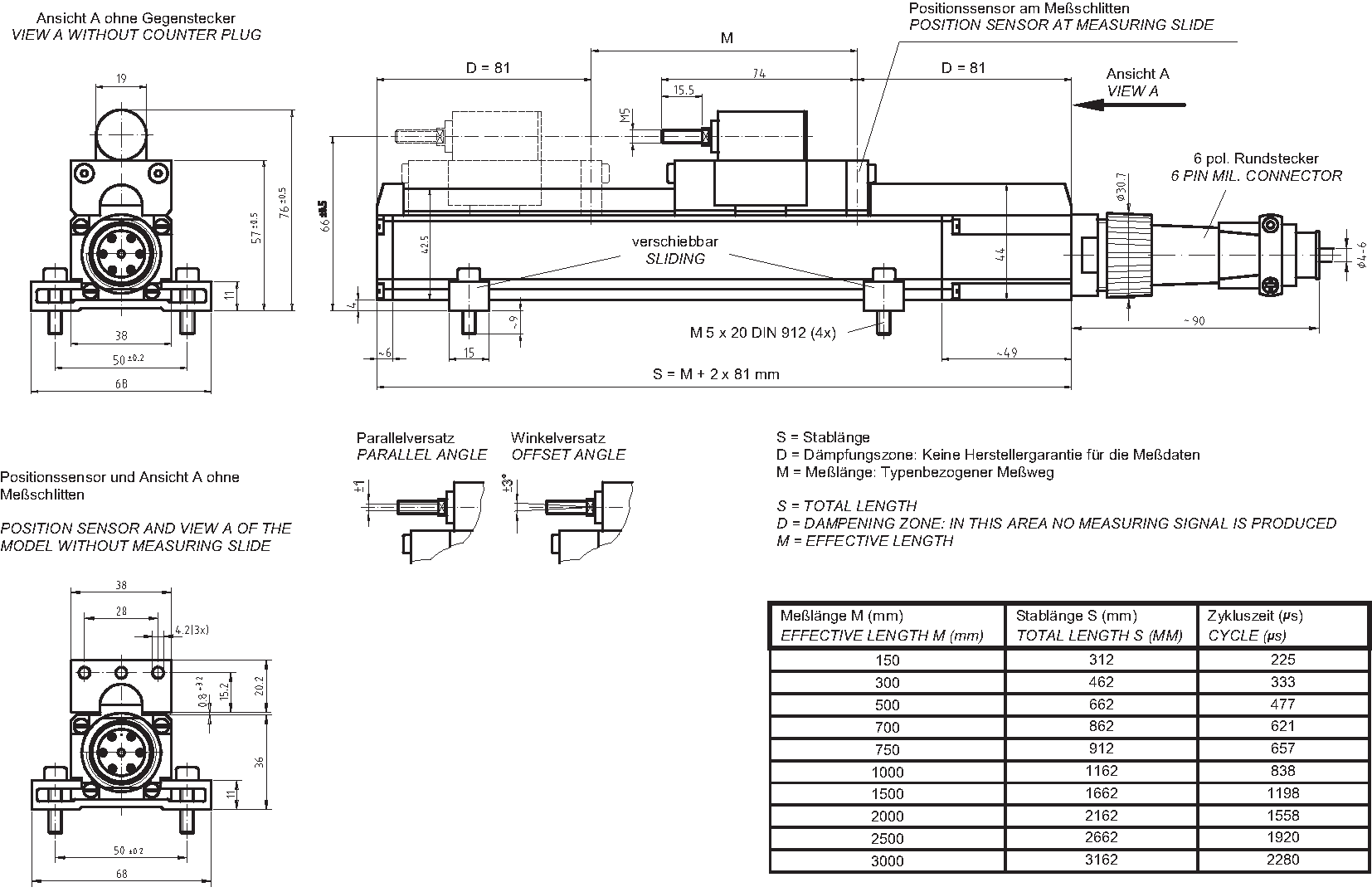

Drawing
Linear-Transducer LP38 - Start/Stop
K-LP38-SS-1.pdfСкачать (404,61 Кб)
