Линейный энкодер - магнитострикция: Датчик линейных перемещений LP38 - DN

О компании
TR-Electronic

О компании TR-Electronic

TR-Electronic со своими сильными швабскими корнями активно работает сегодня в разных странах мира. Компания особенно сильна в отраслях, связанных со станкостроением. Помимо штаб-квартиры в г. Троссинг...

Подробнее

Характеристики

  • Специальные клиентские решения
  • Гибкое программирование
  • Возможность использования дополнительных интерфейсов
  • Измерение линейных перемещений
  • Профильный корпус
  • Простая интеграция
  • Детектирование без износа
Характеристики
Рабочие условия
Чертеж
Файлы
Развернутая информация о продукции - Датчик линейных перемещений LP38 - DN
Питание
Напряжение питания
24 В-, -20…+10 %
Потребление тока без нагрузки
<= 250 мА
Принцип измерений
Магнитострикционный
Длина измерения, стандартная
150…3000 мм, с шагом
Разрешение
0.01 мм
Линейное отклонение
< 0,05 %
Воспроизводимость результатов
0.01 мм
Запаздывание
0.1 мм
Температурный коэффициент
< 8 мкм/°C <= 500 мм

< 15 ppm/°C > 500 мм
Скорость по прямой
Без ограничений
Монтажное положение
Без ограничений
Материал - измерительный корпус
Штампованный алюминиевый профиль
Магнит
T4-U3820

Другое по запросу
Интерфейс CAN DeviceNet
CAN DeviceNet
EN 50325-2
Подключение шины
ISO 11898-1, ISO 11898-2
Спецификация CAN 2.0 A
11-битный идентификатор
Скорость передачи данных
Удельное значение
125, 250, 500 кбит/с
Возможность регулирования
с помощью DIP-переключателей
Параметр/Функция, возможность изменения
Разрешение

Предварительно установленный параметр

Направление отсчета
Тип параметризации
программируется
Инструмент для программирования
Устройство интерфейсной шины
Время цикла, внутр.
См. размерный чертеж
Дополнительные магниты
Число магнитов
16
Минимальное расстояние до магнита
50 мм
Общие условия эксплуатации датчика линейных перемещений LP38 - DN
Вибрации
Удельное значение
<= 100 м/с²
Синусоида
50…2000 Гц
Удары
Удельное значение
<= 1000 м/с²
Половина синусоиды
11 мс
Устойчивость к помехам
DIN EN 61000-6-2
Переходное излучение
DIN EN 61000-6-3
Рабочая температура
Стандартное значение
0…+70 °C
Дополнительно
-20…+70 °C
Температура хранения, сух.
-30…+85 °C
Относительная влажность
98 %, без конденсации
Класс защиты
Стандартное значение
IP43
Магнитное поле рассеяния
< 3 мТ
Измерительная позиция
Плоскость измерений

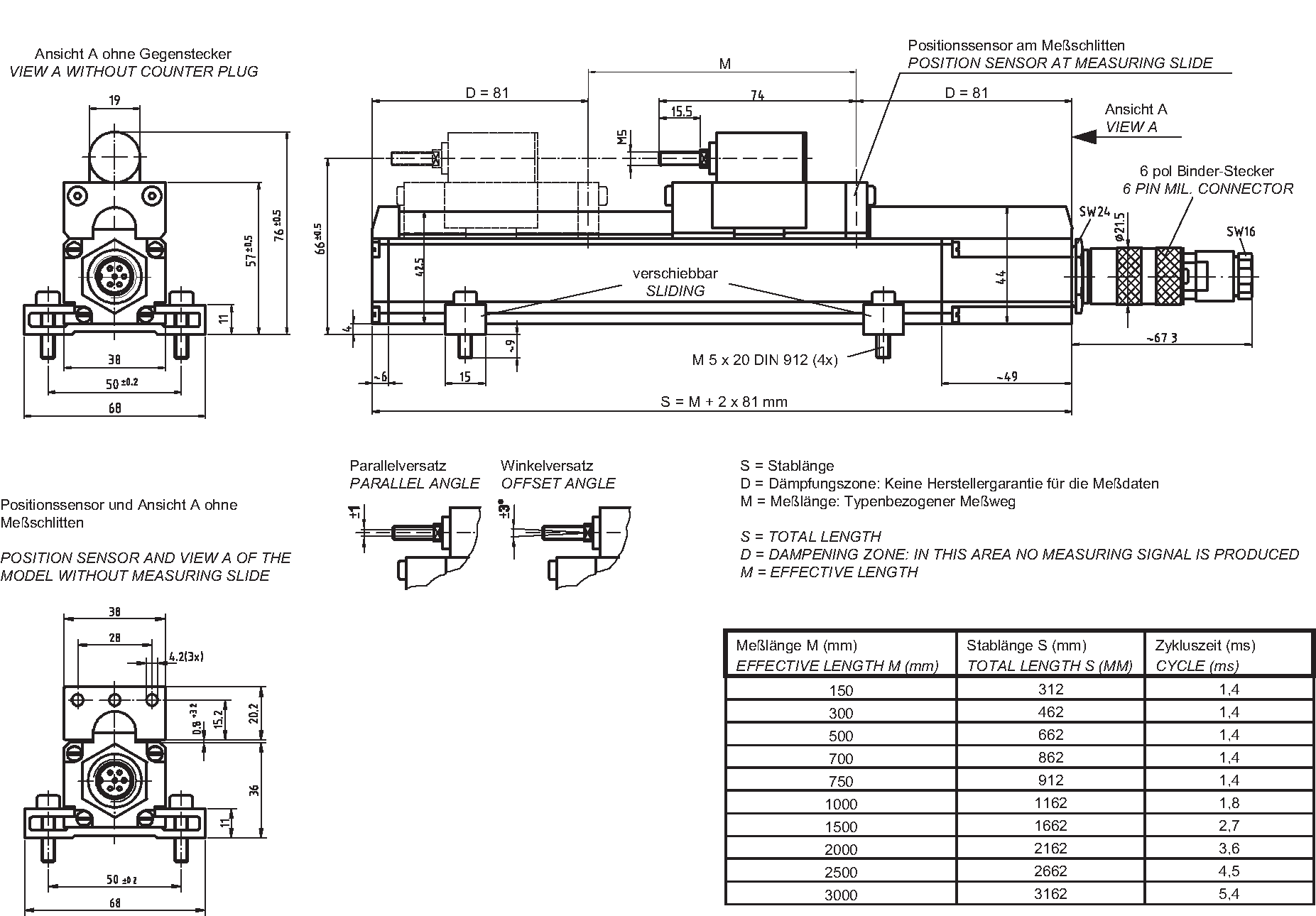

Drawing
Linear-Transducer LP38 - DN
K-LP38-DN-1.pdfСкачать (433,73 Кб)
