Линейный энкодер - магнитострикция: Датчик линейных перемещений LA66K - FIPIO

О компании
TR-Electronic

О компании TR-Electronic

TR-Electronic со своими сильными швабскими корнями активно работает сегодня в разных странах мира. Компания особенно сильна в отраслях, связанных со станкостроением. Помимо штаб-квартиры в г. Троссинг...

Подробнее

Характеристики

  • Гибкое программирование
  • Измерение линейных перемещений
  • Идеально подходит для цилиндров
  • Герметизированный цилиндрический корпус
  • Детектирование без износа
Характеристики
Рабочие условия
Чертеж
Файлы
Развернутая информация о продукции - Датчик линейных перемещений LA66K - FIPIO
Питание
Напряжение питания
24 В-, -20…+10 %
Потребление тока без нагрузки
<= 250 мА
Принцип измерений
Магнитострикционный
Длина измерения, стандартная
150…3000 мм, с шагом
Разрешение
0.01 мм
Выходная мощность
<= 20 бит
Линейное отклонение
< 0,05 %
Воспроизводимость результатов
0.01 мм
Запаздывание
0.1 мм
Температурный коэффициент
< 40 ppm/°C
Скорость по прямой
Без ограничений
Монтажное положение
Без ограничений
Материал - измерительный корпус
Сплав Cr/Ni
Монтажный наконечник
Опционально
Магнит
T3-U64, опционально

T4-M33, стандарт
Интерфейс FIPIO
Передача данных
2 провода
Профиль устройства FIPIO
Простой профиль устройства, FSD
Тип
Компактное устройство, C
Распределение входов-выходов
8 слов Вход/Выход
Скорость передачи данных
Удельное значение
В соответствии со стандартом FIPIO
Параметр/Функция, возможность изменения
Разрешение

Сигнал о статусе движений

Концевой переключатель

Параметры кулачков CAM

Предварительно установленный параметр

Направление отсчета
Тип параметризации
программируется
Инструмент для программирования
Устройство интерфейсной шины
Время цикла, внутр.
См. размерный чертеж
Общие условия эксплуатации датчика линейных перемещений LA66K - FIPIO
Вибрации
Удельное значение
<= 100 м/с²
Синусоида
50…2000 Гц
Удары
Удельное значение
<= 1000 м/с²
Половина синусоиды
11 мс
Устойчивость к помехам
DIN EN 61000-6-2
Переходное излучение
DIN EN 61000-6-3
Рабочая температура
Стандартное значение
0…+70 °C
Дополнительно
-20…+70 °C
Температура хранения, сух.
-30…+80 °C
Относительная влажность
98 %, без конденсации
Класс защиты
Стандартное значение
IP65
Магнитное поле рассеяния
< 3 мТ
Измерительная позиция
Плоскость измерений
Сопротивление давления
Дополнительно
600 бар, статическое

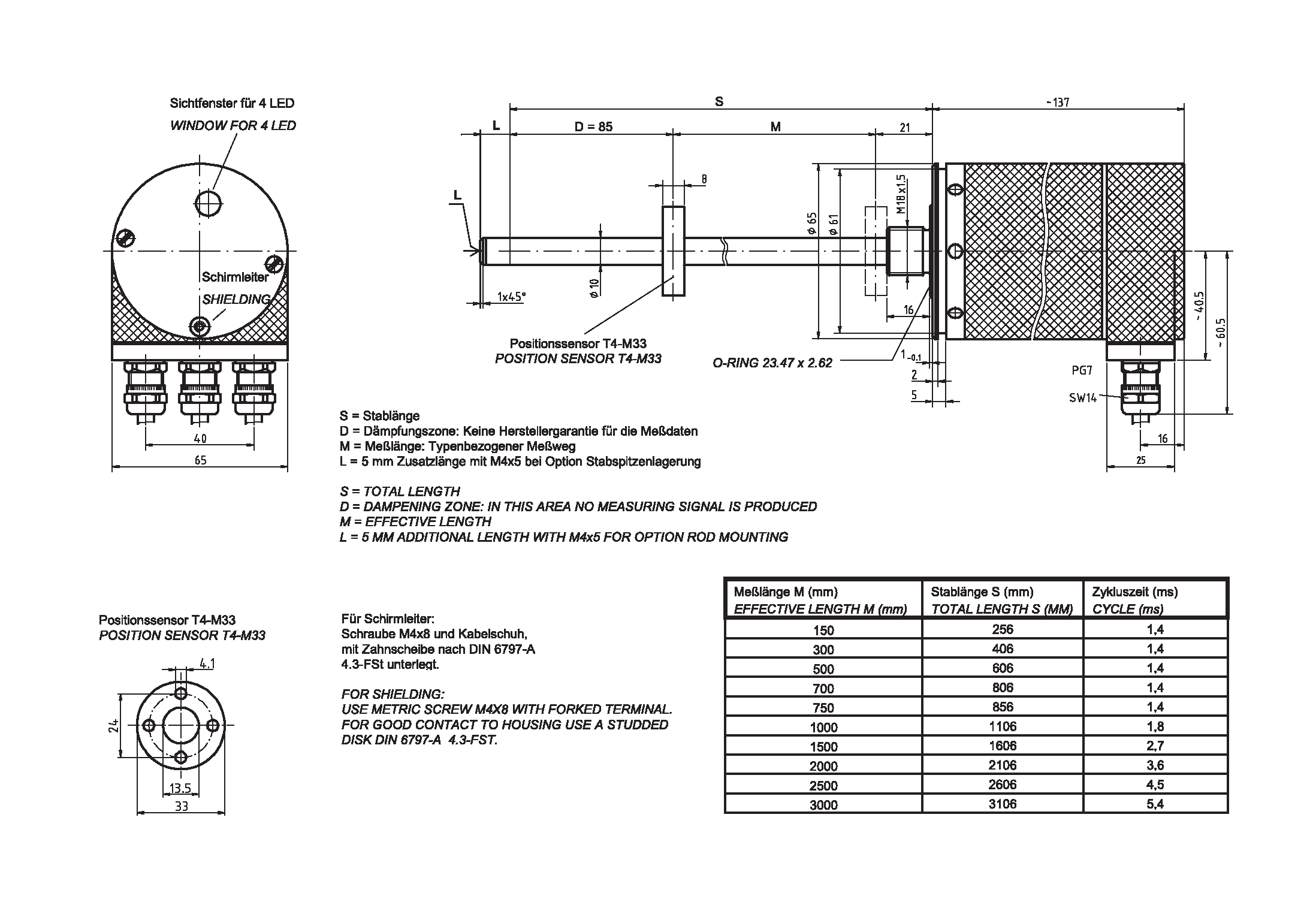

Drawing
Linear-Transducer LA66K - FIPIO
K-LA66-FIP-1.pdfСкачать (594,00 Кб)
