Датчик линейных перемещений LA66K - LWL

Датчик линейных перемещений LA66K - LWL

Характеристики

  • Гибкое программирование
  • Измерение линейных перемещений
  • Идеально подходит для цилиндров
  • Герметизированный цилиндрический корпус
  • Детектирование без износа
Характеристики
Рабочие условия
Чертеж
Файлы
Развернутая информация о продукции - Датчик линейных перемещений LA66K - LWL
Питание
Напряжение питания
24 В-, -20…+10 %
Потребление тока без нагрузки
<= 300 мА
Принцип измерений
Магнитострикционный
Длина измерения, стандартная
150…3000 мм, с шагом
Разрешение
0.01 мм
Выходная мощность
<= 20 бит
Линейное отклонение
< 0,05 %
Воспроизводимость результатов
0.01 мм
Запаздывание
0.1 мм
Температурный коэффициент
< 8 мкм/°C <= 500 мм

< 15 ppm/°C > 500 мм
Скорость по прямой
Без ограничений
Монтажное положение
Без ограничений
Материал - измерительный корпус
Сплав Cr/Ni
Монтажный наконечник
Опционально
Магнит
T3-U64, опционально

T4-M33, стандарт
Интерфейс LWL
Среда передачи данных
Пластик или стекло
Длина кабеля, стекло
600 м.
Длина кабеля, пластик
45 м, радиус изгиба >= 30 мм
LWL
Оптоволокно
Программирование через LWL
Центральный модуль - Компьютер
Программирование через LWL
Центральный модуль SIMATIC-S5
Программирование через LWL
VMEbus
Программирование через LWL
Шина SMP, по запросу
Скорость передачи данных
Удельное значение
2.5 мбит/с
Параметр/Функция, возможность изменения
Разрешение

Предварительно установленный параметр

Направление отсчета
Тип параметризации
программируется
Инструмент для программирования
Устройство интерфейсной шины
Время цикла, внутр.
См. размерный чертеж
Общие условия эксплуатации датчика линейных перемещений LA66K - LWL
Вибрации
Удельное значение
<= 100 м/с²
Синусоида
50…2000 Гц
Удары
Удельное значение
<= 1000 м/с²
Половина синусоиды
11 мс
Устойчивость к помехам
DIN EN 61000-6-2
Переходное излучение
DIN EN 61000-6-3
Рабочая температура
Стандартное значение
0…+70 °C
Дополнительно
-20…+70 °C
Температура хранения, сух.
-30…+80 °C
Относительная влажность
98 %, без конденсации
Класс защиты
Стандартное значение
IP65
Магнитное поле рассеяния
< 3 мТ
Измерительная позиция
Плоскость измерений
Сопротивление давления
Дополнительно
600 бар, статическое

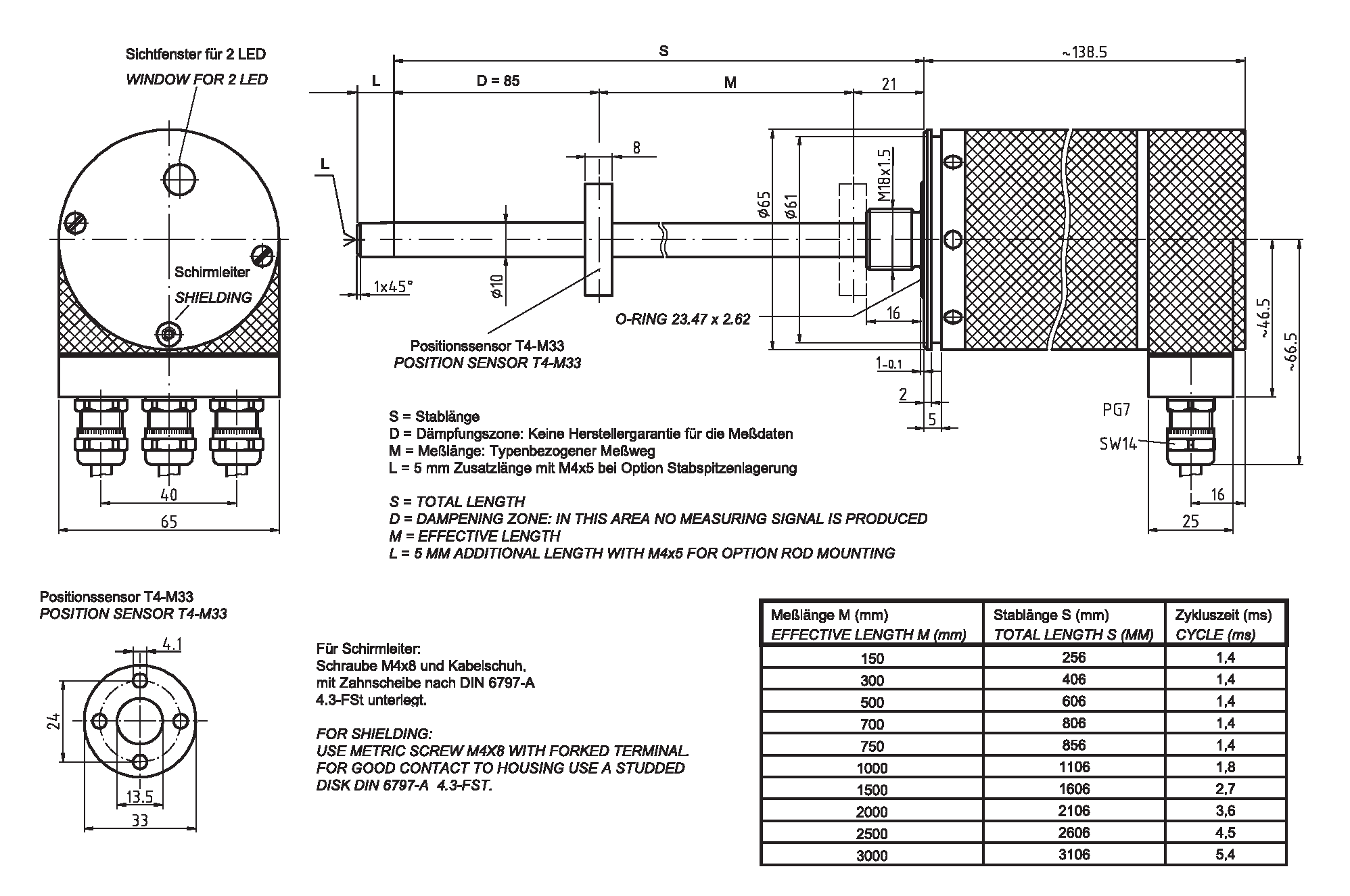

Drawing
Linear-Transducer LA66K - LWL
