Линейный энкодер - магнитострикция: Датчик линейных перемещений LMC55 - PB

О компании
TR-Electronic

О компании TR-Electronic

TR-Electronic со своими сильными швабскими корнями активно работает сегодня в разных странах мира. Компания особенно сильна в отраслях, связанных со станкостроением. Помимо штаб-квартиры в г. Троссинг...

Подробнее

Характеристики

  • Возможность каскадного подключения на длине <= 20 м
  • Специальные клиентские решения
  • Гибкое программирование
  • Возможность использования дополнительных интерфейсов
  • Измерение линейных перемещений
  • Значение позиции - настройка
  • Детектирование без износа
Характеристики
Рабочие условия
Чертеж
Файлы
Развернутая информация о продукции - Датчик линейных перемещений LMC55 - PB
Питание
Напряжение питания
24 В-, -20…+10 %
Потребление тока без нагрузки
Главная система
< 60 мА
Один компонент
< 90 мА
Принцип измерений
Магнитострикционный
Длина измерения, стандартная
5…20 м, полная система

2 м, один компонент

Конечный компонент, варьируется
Разрешение
0.05 мм
Линейное отклонение
< 0,02 %

± 0,20 мм / модуль
Воспроизводимость результатов
0.05 мм
Запаздывание
0.1 мм
Скорость по прямой
Без ограничений
Монтажное положение
Без ограничений
Материал - измерительный корпус
Штампованный алюминиевый профиль
Магнит
T1-S5520

Другое по запросу
Интерфейс PROFIBUS
PROFIBUS-DP V0
IEC 61158, IEC 61784
Скорость передачи данных
Удельное значение
9,6…12000 кбит/с
Параметр/Функция, возможность изменения
Разрешение

Число магнитов

Предварительно установленный параметр

Направление отсчета
Время цикла, внутр.
<= 2 мс
Дополнительные магниты
Число магнитов
30
Минимальное расстояние до магнита
100 мм
Общие условия эксплуатации датчика линейных перемещений LMC55 - PB
Устойчивость к помехам
DIN EN 61000-6-2
Переходное излучение
DIN EN 61000-6-3
Рабочая температура
Стандартное значение
0…+70 °C
Дополнительно
-20…+70 °C
Температура хранения, сух.
-30…+85 °C
Относительная влажность
98 %, без конденсации
Класс защиты
Стандартное значение
IP65
Магнитное поле рассеяния
< 3 мТ
Измерительная позиция
Плоскость измерений

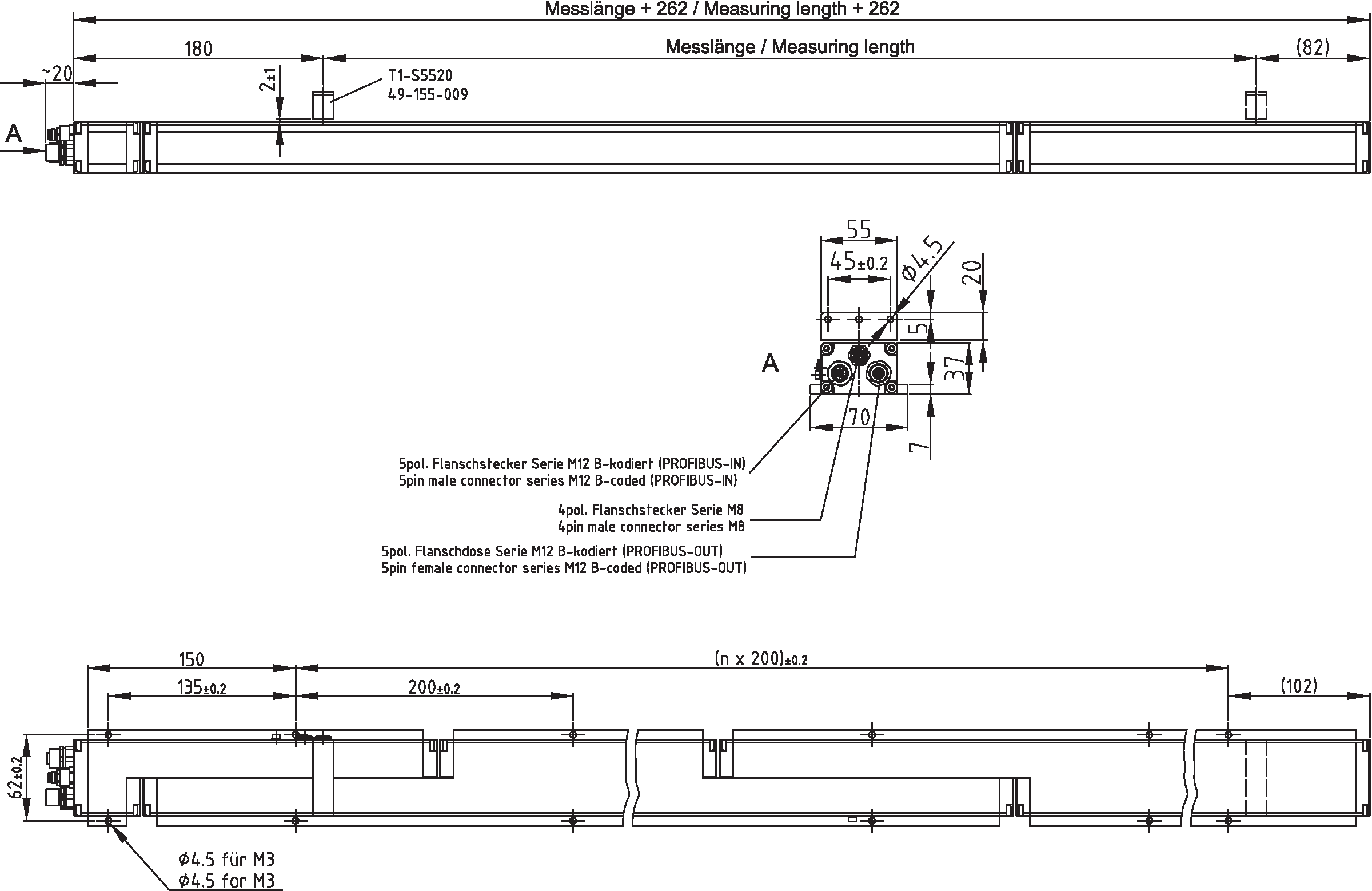

Drawing
Linear-Transducer LMC55 - PB
K-LMC55-PB-1.pdfСкачать (442,60 Кб)
