Датчик линейных перемещений LA65H - SSI

Датчик линейных перемещений LA65H - SSI

Характеристики

  • Специальные клиентские решения
  • Гибкое программирование
  • Возможность использования дополнительных интерфейсов
  • Измерение линейных перемещений
  • Герметизированный цилиндрический корпус
  • Датчик и цилиндр разделяются
  • Детектирование без износа
Характеристики
Рабочие условия
Чертеж
Файлы
Развернутая информация о продукции - Датчик линейных перемещений LA65H - SSI
Питание
Напряжение питания
24 В-, -20…+10 %
Потребление тока без нагрузки
<= 250 мА
Принцип измерений
Магнитострикционный
Разрешение
0.01 мм
Линейное отклонение
< 0,05 %
Воспроизводимость результатов
0.01 мм
Запаздывание
0.1 мм
Температурный коэффициент
< 8 мкм/°C <= 500 мм

< 15 ppm/°C > 500 мм
Скорость по прямой
Без ограничений
Монтажное положение
Без ограничений
Материал - измерительный корпус
Сплав Cr/Ni
Монтажный наконечник
Опционально
Магнит
T4-M33

Другое по запросу
SSI - интерфейс
Вход синхронизации SSI
Оптопара
Выход данных SSI
RS-422, 2-проводной
Частота синхронизации SSI
95…1000 кГц
Одноканальное время SSI, стандартное
20 мкс
Параметр/Функция, возможность изменения
Разрешение

Выходной код

Выходной формат

Предварительно установленный параметр

Направление отсчета
Тип параметризации
программируется
Инструмент для программирования
TR-Tool: PT-100-N
Время цикла, внутр.
См. размерный чертеж
Внешние входы
F/R
Направление отсчета
Предустановлено
Электронная настройка
Логический уровень
"0“ < +2 В, "1“ = Питание
Общие условия эксплуатации датчика линейных перемещений LA65H - SSI
Вибрации
Удельное значение
<= 100 м/с²
Синусоида
50…2000 Гц
Удары
Удельное значение
<= 1000 м/с²
Половина синусоиды
11 мс
Устойчивость к помехам
DIN EN 61000-6-2
Переходное излучение
DIN EN 61000-6-3
Рабочая температура
Стандартное значение
0…+70 °C
Дополнительно
-20…+70 °C
Температура хранения, сух.
-30…+85 °C
Относительная влажность
98 %, без конденсации
Класс защиты
Стандартное значение
IP65
Магнитное поле рассеяния
< 3 мТ
Измерительная позиция
Плоскость измерений
Сопротивление давления
Дополнительно
600 бар, статическое

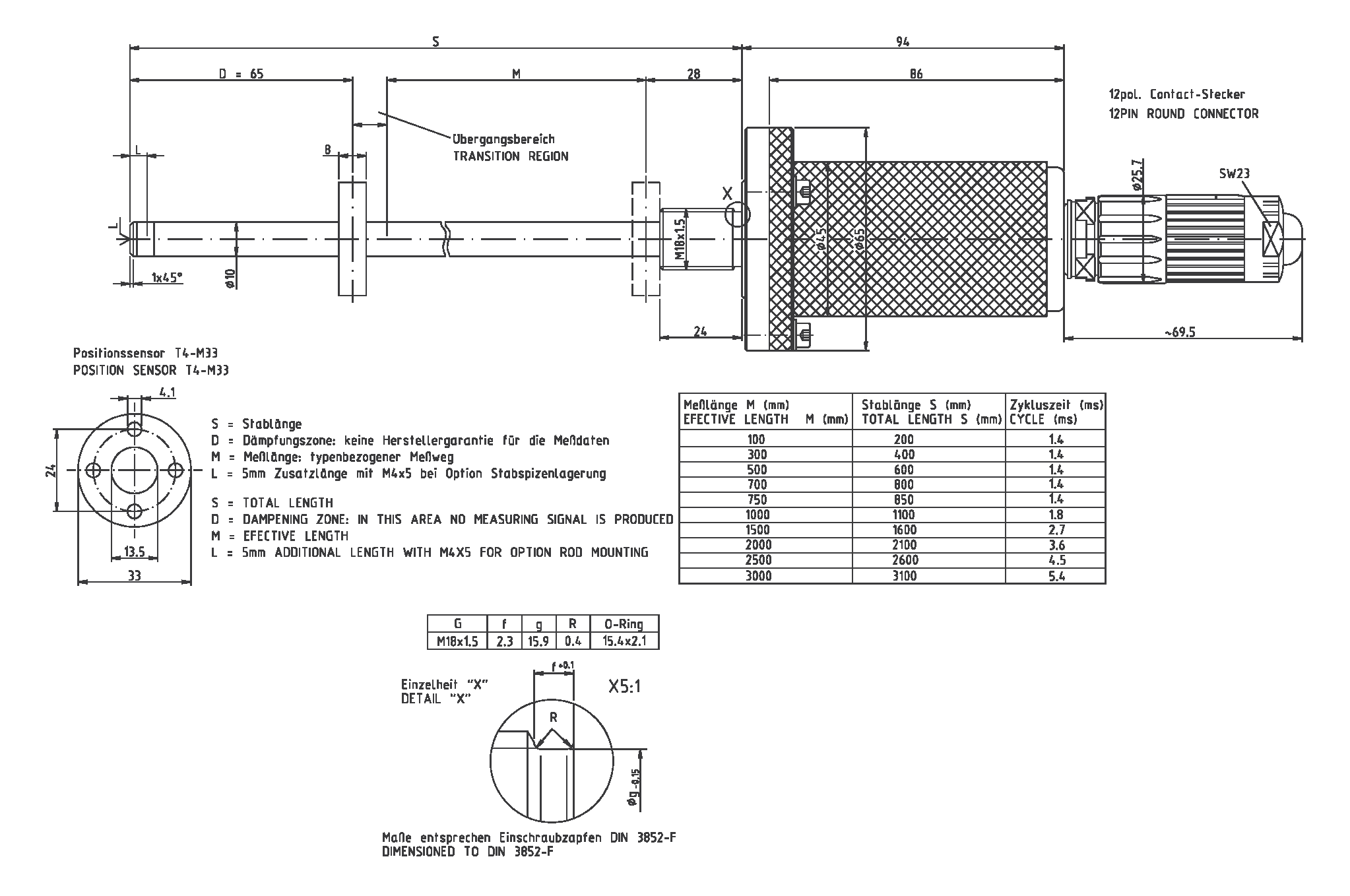

Drawing
Linear-Transducer LA65H - SSI
