Датчик линейных перемещений LP46K - DN

Датчик линейных перемещений LP46K - DN

Характеристики

  • Специальные клиентские решения
  • Гибкое программирование
  • Возможность использования дополнительных интерфейсов
  • Измерение линейных перемещений
  • Значение позиции - настройка
  • Профильный корпус
  • Простая интеграция
  • Детектирование без износа
Характеристики
Рабочие условия
Чертеж
Файлы
Развернутая информация о продукции - Датчик линейных перемещений LP46K - DN
Питание
Напряжение питания
24 В-, -20…+10 %
Потребление тока без нагрузки
<= 250 мА
Принцип измерений
Магнитострикционный
Длина измерения, стандартная
50…2000 мм, с шагом
Разрешение
0.005 мм
Линейное отклонение
± 0,10 мм <= 1500 мм

± 0,15 мм > 1500 мм
Воспроизводимость результатов
0.005 мм
Запаздывание
0,02 мм <= 1500 мм

0,1 мм > 1500 мм
Температурный коэффициент
< 8 мкм/°C <= 500 мм

< 15 ppm/°C > 500 мм
Скорость по прямой
Без ограничений
Монтажное положение
Без ограничений
Материал - измерительный корпус
Штампованный алюминиевый профиль
Магнит
Ползунок

Другое по запросу
Интерфейс CAN DeviceNet
CAN DeviceNet
EN 50325-2
Подключение шины
ISO 11898-1, ISO 11898-2
Спецификация CAN 2.0 A
11-битный идентификатор
Скорость передачи данных
Удельное значение
125, 250, 500 кбит/с
Возможность регулирования
с помощью DIP-переключателей
Параметр/Функция, возможность изменения
Разрешение

Выходной код

Предварительно установленный параметр

Направление отсчета
Тип параметризации
программируется
Инструмент для программирования
Устройство интерфейсной шины
Время цикла, внутр., <= 1,00 м
1.00 мс
Время цикла, внутр., <= 1,50 м
1.50 мс
Время цикла, внутр., <= 2,00 м
2.00 мс
Время цикла, внутр., <= 2,50 м
2.50 мс
Время цикла, внутр., > 2,50 м
3.00 мс
Общие условия эксплуатации датчика линейных перемещений LP46K - DN
Вибрации
Удельное значение
<= 100 м/с²
Синусоида
50…2000 Гц
Удары
Удельное значение
<= 1000 м/с²
Половина синусоиды
11 мс
Устойчивость к помехам
DIN EN 61000-6-2
Переходное излучение
DIN EN 61000-6-3
Рабочая температура
Стандартное значение
0…+70 °C
Дополнительно
-20…+70 °C
Температура хранения, сух.
-30…+85 °C
Относительная влажность
98 %, без конденсации
Класс защиты
Стандартное значение
IP65
Магнитное поле рассеяния
< 3 мТ
Измерительная позиция
Плоскость измерений

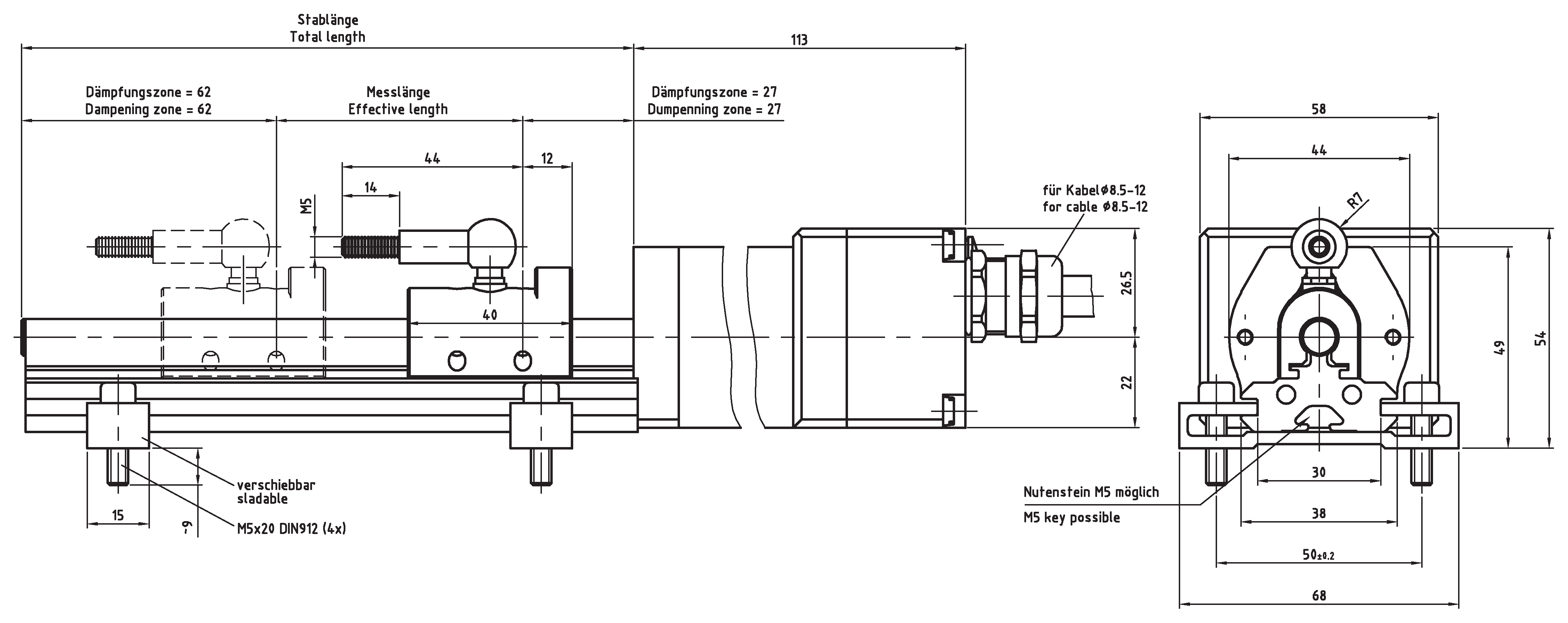

Drawing
Linear-Transducer LP46K - DN
K-LP46-DN-1.pdfСкачать (667,07 Кб)
