Линейный энкодер - магнитострикция: Датчик линейных перемещений LMPS34 - SSI

О компании
TR-Electronic

О компании TR-Electronic

TR-Electronic со своими сильными швабскими корнями активно работает сегодня в разных странах мира. Компания особенно сильна в отраслях, связанных со станкостроением. Помимо штаб-квартиры в г. Троссинг...

Подробнее

Характеристики

  • Гибкое программирование
  • Возможность использования дополнительных интерфейсов
  • Измерение линейных перемещений
  • Значение позиции - Регулировка
  • Профильный корпус
  • Простая интеграция

Характеристики
Рабочие условия

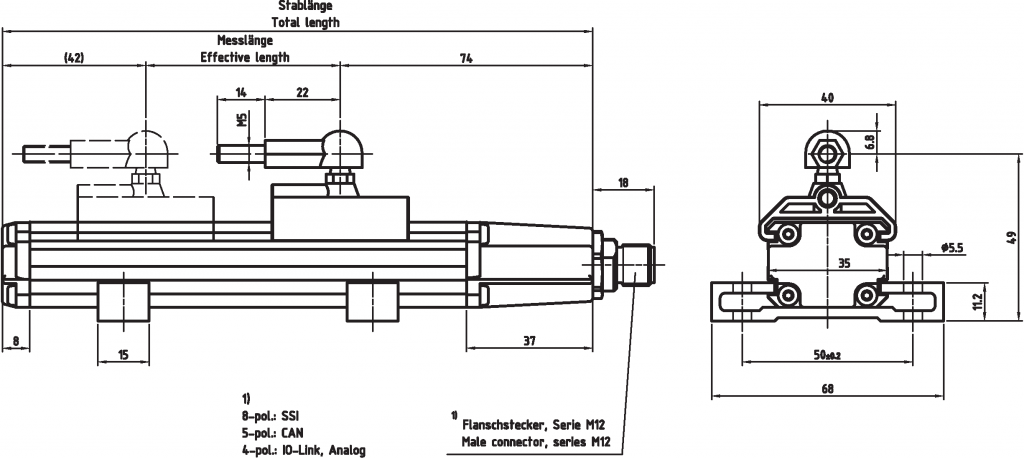

Чертеж
Файлы

Развернутая информация о продукции - Датчик линейных перемещений LMPS34 - SSI

Питание
Напряжение питания
24 В- ± 10 %
Потребление тока без нагрузки
<= 100 мА
Принцип измерений
Магнитострикционный
Длина измерения, стандартная
Разрешение
50…3000 мм

0,01мм

Линейное отклонение
<= ± 0,015% от полной шкалы (мин ± 50 мкм)


Воспроизводимость результатов
Характеристики - Срок действия
Скорость по прямой
Монтажное положение
Материал - измерительный корпус
Магнит



<= ± 0,005% от полной шкалы (мин ± 10 мкм)

использование оригинальных магнитов TR

Без ограничений
Без ограничений
Штампованный алюминиевый профиль

ползунок
другое по запросу







SSI - интерфейс


SSI- вход тактовой частоты
SSI - вывод данных
SSI- тактовая частота
SSI - монотайм, обычно
оптопара
RS-422, 2-х проводной
95…1000 кГц
20 мкс
Спецификация IO-Link
COM 3: 230,4 кбит / с


Параметр/Функция, возможность изменения






Тип параметризации
Инструмент для программирования
Время цикла, внутр., <= 1,00 м
Время цикла, внутр., <= 1,50 м
Время цикла, внутр., <= 2,00 м
Время цикла, внутр., <= 3,00 м



Разрешение
Код выхода
Предустановленный параметр
Регулировка - Параметр
Направление отсчета

программируемый
TR-Soft: TRWinProg

0.50 мс

0.75 мс

1.00 мс

1.50 мс




Документация:

(типы труб и профилей, длина до 3 м)

Общие условия эксплуатации датчика линейных перемещений LMPS34 - SSI

Вибрация
DIN EN 60068-2-6
Удельное значение
<= 100 м/с²
Синусоида
50…2000 Гц
Удары
DIN EN 60068-2-27
Удельное значение
<= 1000 м/с²
Половина синусоиды
11 мс
Устойчивость к помехам
DIN EN 61000-6-2
Переходное излучение
DIN EN 61000-6-3
Рабочая температура
Стандартное значение
-40…+80 °C

Температура хранения, сух.
-40…+85 °C
Относительная влажность
98 %, без конденсации
Класс защиты
Стандартное значение
IP67









K-LMPS34-SSI-1 (1).pdfСкачать (366,34 Кб)
