Линейный энкодер - магнитострикция: Датчик линейных перемещений LA41 - A

О компании
TR-Electronic

О компании TR-Electronic

TR-Electronic со своими сильными швабскими корнями активно работает сегодня в разных странах мира. Компания особенно сильна в отраслях, связанных со станкостроением. Помимо штаб-квартиры в г. Троссинг...

Подробнее

Характеристики

  • Регулировки с помощью входного сигнала установки в состояние
  • Специальные клиентские решения
  • Возможность использования дополнительных интерфейсов
  • Длина корпуса: 66 мм
  • Измерение линейных перемещений
  • Идеально подходит для цилиндров
  • Герметизированный цилиндрический корпус
  • Детектирование без износа
Характеристики
Рабочие условия
Чертеж
Файлы
Развернутая информация о продукции - Датчик линейных перемещений LA41 - A
Питание
Напряжение питания
24 В- ± 10 %
Потребление тока без нагрузки
<= 350 мА
Принцип измерений
Магнитострикционный
Длина измерения, стандартная
150…3000 мм, с шагом
Разрешение
0.1 мм
Линейное отклонение
< 0,05 %
Воспроизводимость результатов
0.01 мм
Запаздывание
0.1 мм
Температурный коэффициент
< 40 ppm/°C
Скорость по прямой
Без ограничений
Монтажное положение
Без ограничений
Материал - измерительный корпус
Сплав Cr/Ni
Монтажный наконечник
Опционально
Магнит
T4-M33

Другое по запросу
Аналоговый интерфейс
Ток/напряжение
Заводская настройка
Разрешение
12-битный ЦАП
Выходное напряжение
-10…+10 В-
Сопротивление нагрузки (U)
>= 0,68 кОм
Выходной ток
0…20 мА
Сопротивление нагрузки (I)
<= 500 Ом
Время цикла, внутр.
См. размерный чертеж
Внешние входы
Вход установки в состояние 1
Аналоговая начальная точка
Вход установки в состояние 2
Аналоговая конечная точка
Логический уровень
"0“ < +2 В, "1“ = Питание
Общие условия эксплуатации датчика линейных перемещений LA41 - A
Вибрации
Удельное значение
<= 100 м/с²
Синусоида
50…2000 Гц
Удары
Удельное значение
<= 1000 м/с²
Половина синусоиды
11 мс
Устойчивость к помехам
DIN EN 61000-6-2
Переходное излучение
DIN EN 61000-6-3
Рабочая температура
Стандартное значение
0…+70 °C
Дополнительно
-20…+70 °C
Температура хранения, сух.
-30…+85 °C
Относительная влажность
98 %, без конденсации
Класс защиты
Стандартное значение
IP65
Магнитное поле рассеяния
< 3 мТ
Измерительная позиция
Плоскость измерений
Сопротивление давления
Дополнительно
600 бар, статическое

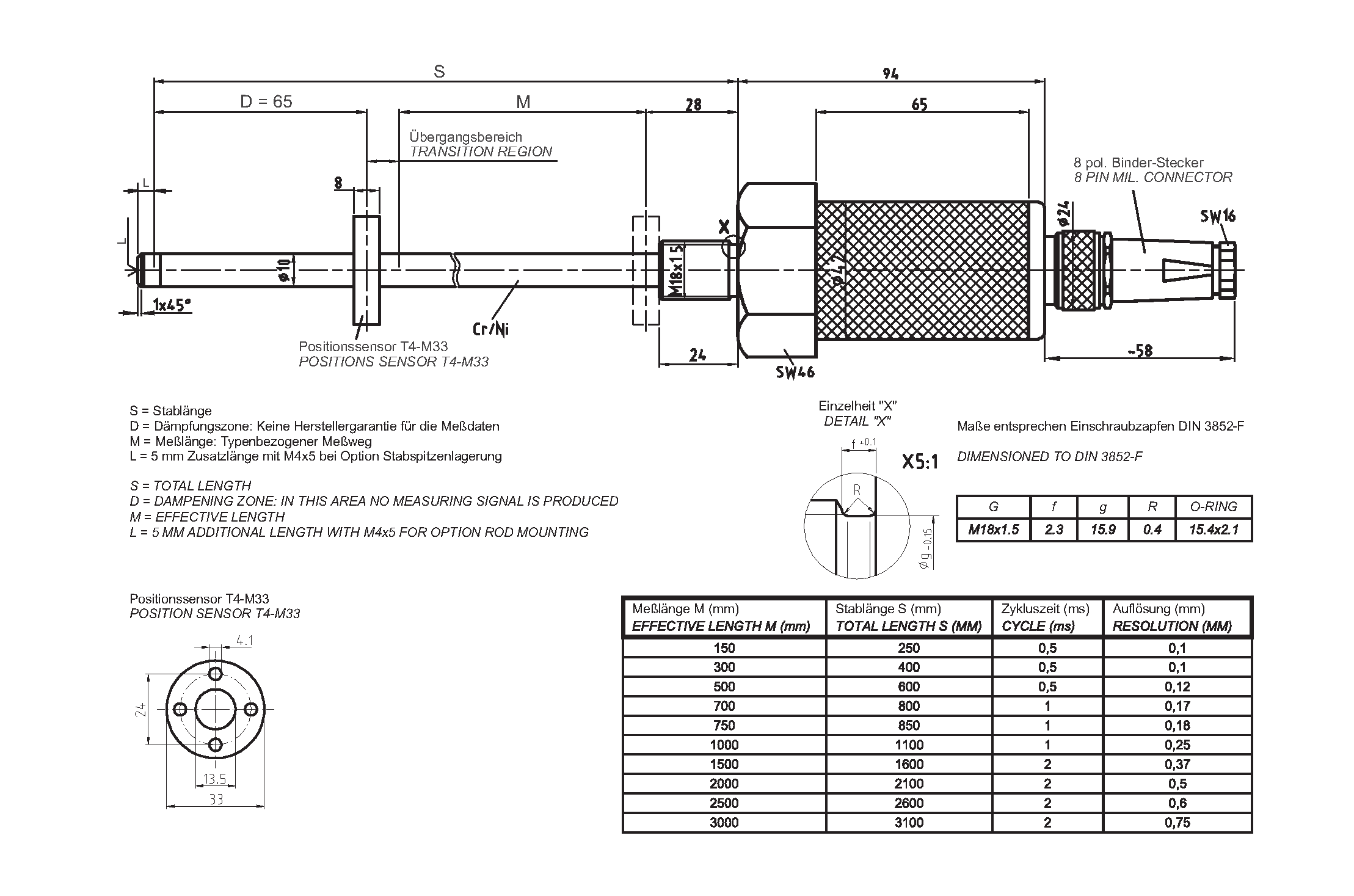

Drawing
Linear-Transducer LA41 - A
K-LA41-A-1.pdfСкачать (580,48 Кб)
