Датчик линейных перемещений LMPS34 - IO-Link

Заказать Отправить URL страницы Задать вопрос Напечатать

Характеристики

Гибкое программирование
Возможность использования дополнительных интерфейсов
Измерение линейных перемещений
Значение позиции - Регулировка
Профильный корпус
Простая интеграция

Характеристики

Рабочие условия

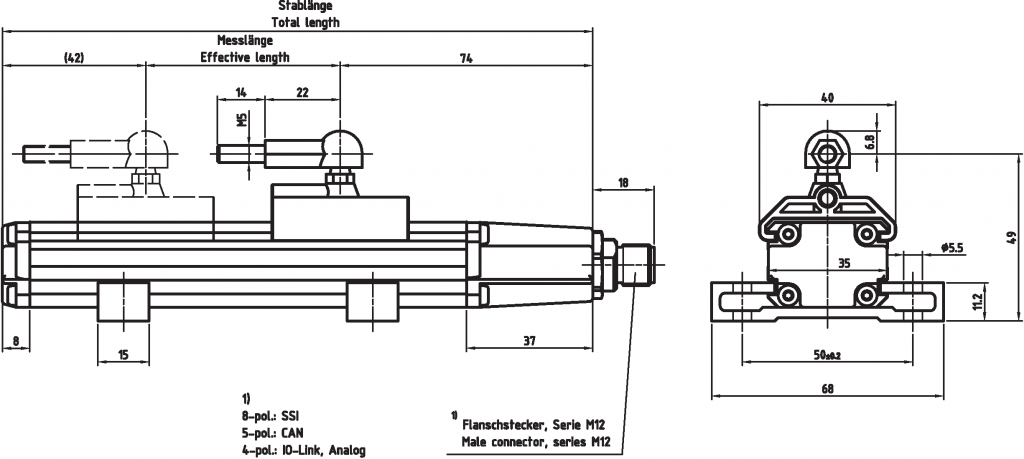

Чертеж

Файлы

Развернутая информация о продукции - Датчик линейных перемещений LMPS34 - IO-Link

Питание

Напряжение питания

24 В- ± 10 %

Потребление тока без нагрузки

<= 100 мА

Принцип измерений

Магнитострикционный

Длина измерения, стандартная
Разрешение

50…3000 мм

0,01мм

Линейное отклонение

<= ± 0,015% от полной шкалы (мин ± 50 мкм)

Воспроизводимость результатов
Характеристики - Срок действия
Скорость по прямой
Монтажное положение
Материал - измерительный корпус
Магнит

<= ± 0,005% от полной шкалы (мин ± 10 мкм)

использование оригинальных магнитов TR

Без ограничений
Без ограничений
Штампованный алюминиевый профиль

ползунок
другое по запросу

IO-Link - интерфейс

IO-Link
Подключение

IEC 61131-9
Двухточечный протокол канального уровня (PPP)

Передача данных
Класс порта

3-х проводный, неэкранированный
тип А

Спецификация IO-Link

COM 3: 230,4 кбит / с

Параметр/Функция, возможность изменения

Тип параметризации
Инструмент для программирования
Время цикла, внутр., <= 1,00 м
Время цикла, внутр., <= 3,00 м

Разрешение
Счетчик рабочего времени
Предустановленный параметр
Параметр температуры
Направление отсчета
Параметр скорости
программируемый
Устройство интерфейсной шины

1.00 мс

2.00 мс

Документация:

Брошюра Серия LM_S34 - Компактные датчики линейных перемещений TR-Electronic для стандартных приложений

(типы труб и профилей, длина до 3 м)

Общие условия эксплуатации датчика линейных перемещений LMPS34 - IO-Link

Вибрация

DIN EN 60068-2-6

Удельное значение

<= 100 м/с²

Синусоида

50…2000 Гц

Удары

DIN EN 60068-2-27

Удельное значение

<= 1000 м/с²

Половина синусоиды

11 мс

Устойчивость к помехам

DIN EN 61000-6-2

Переходное излучение

DIN EN 61000-6-3

Рабочая температура

Стандартное значение

-40…+80 °C

Температура хранения, сух.

-40…+85 °C

Относительная влажность

98 %, без конденсации

Класс защиты

Стандартное значение

IP67

K-LMPS34-IOL-1.pdfСкачать (367,92 Кб)
