Датчик линейных перемещений LMP30 - SSI

Датчик линейных перемещений LMP30 - SSI

Характеристики

  • Специальные клиентские решения
  • Заводская параметризация
  • Возможность использования дополнительных интерфейсов
  • Измерение линейных перемещений
  • Профильный корпус
  • Простая интеграция
  • Детектирование без износа
Характеристики
Рабочие условия
Чертеж
Файлы
Развернутая информация о продукции - Датчик линейных перемещений LMP30 - SSI
Питание
Напряжение питания
24 В-, -20…+10 %
Потребление тока без нагрузки
<= 250 мА
Принцип измерений
Магнитострикционный
Длина измерения, стандартная
50…4000 мм, с шагом
Разрешение
0.05 мм
Линейное отклонение
± 0,15 мм <= 1500 мм

± 0,20 мм > 1500 мм
Воспроизводимость результатов
0.05 мм
Запаздывание
0.1 мм
Температурный коэффициент
< 8 мкм/°C <= 500 мм

< 15 ppm/°C > 500 мм
Скорость по прямой
Без ограничений
Монтажное положение
Без ограничений
Материал - измерительный корпус
Штампованный алюминиевый профиль
Магнит
T1-S3818

Другое по запросу
SSI - интерфейс
Вход синхронизации SSI
Оптопара
Выход данных SSI
RS-422, 2-проводной
Частота синхронизации SSI
95…1000 кГц
Одноканальное время SSI, стандартное
20 мкс
Параметр/Функция, возможность изменения
Выходной код
Тип параметризации
Заводская настройка
Время цикла, внутр., <= 1,00 м
1.00 мс
Время цикла, внутр., <= 2,00 м
1.50 мс
Время цикла, внутр., <= 3,00 м
2.00 мс
Время цикла, внутр., > 3,00 м
2.50 мс
Общие условия эксплуатации датчика линейных перемещений LMP30 - SSI
Вибрации
Удельное значение
<= 100 м/с²
Синусоида
50…2000 Гц
Удары
Удельное значение
<= 1000 м/с²
Половина синусоиды
11 мс
Устойчивость к помехам
DIN EN 61000-6-2
Переходное излучение
DIN EN 61000-6-3
Рабочая температура
Стандартное значение
0…+70 °C
Дополнительно
-20…+70 °C
Температура хранения, сух.
-30…+85 °C
Относительная влажность
98 %, без конденсации
Класс защиты
Стандартное значение
IP65
Магнитное поле рассеяния
< 3 мТ
Измерительная позиция
Плоскость измерений

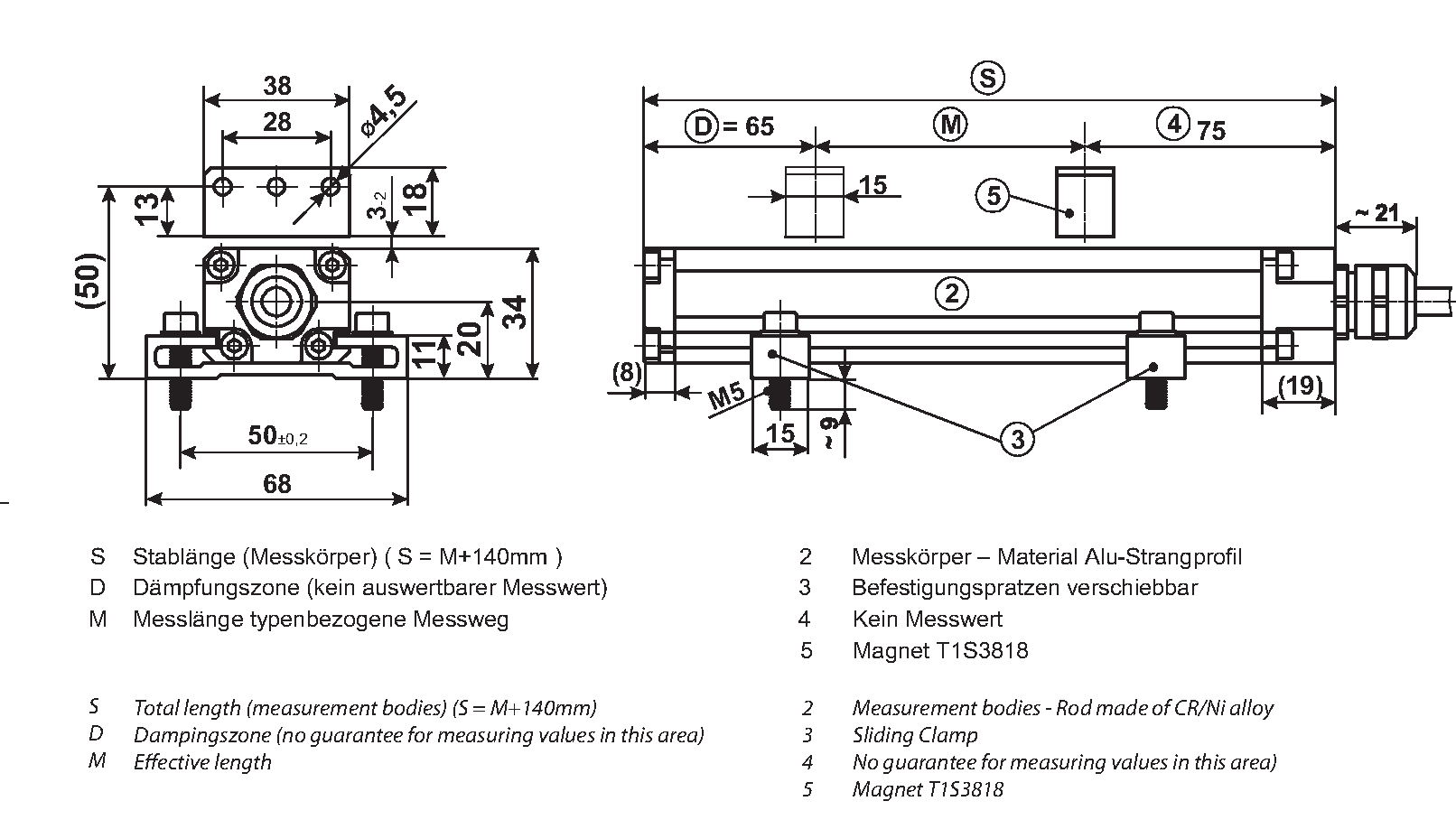

Drawing
Linear-Transducer LMP30 - SSI
