Линейный энкодер - магнитострикция: Датчик линейных перемещений LA50 - SSI

О компании
TR-Electronic

О компании TR-Electronic

TR-Electronic со своими сильными швабскими корнями активно работает сегодня в разных странах мира. Компания особенно сильна в отраслях, связанных со станкостроением. Помимо штаб-квартиры в г. Троссинг...

Подробнее

Характеристики

  • Специальные клиентские решения
  • Гибкое программирование
  • Возможность использования дополнительных интерфейсов
  • Измерение линейных перемещений
  • Детектирование без износа
  • Устойчивость к агрессивной среде
Характеристики
Рабочие условия
Чертеж
Файлы
Развернутая информация о продукции - Датчик линейных перемещений LA50 - SSI
Питание
Напряжение питания
24 В-, -20…+10 %
Потребление тока без нагрузки
<= 100 мА
Принцип измерений
Магнитострикционный
Длина измерения, стандартная
100…1000 мм, с шагом
Разрешение
0.001 мм
Линейное отклонение
± 0,10 мм <= 1500 мм

± 0,15 мм > 1500 мм
Воспроизводимость результатов
0.005 мм
Запаздывание
0,02 мм <= 1500 мм

0,1 мм > 1500 мм
Температурный коэффициент
< 8 мкм/°C <= 500 мм

< 15 ppm/°C > 500 мм
Скорость по прямой
Без ограничений
Монтажное положение
Без ограничений
Материал - измерительный корпус
Полипропилен
Магнит
T4-M33

Другое по запросу
SSI - интерфейс
Вход синхронизации SSI
Оптопара
Выход данных SSI
RS-422, 2-проводной
Частота синхронизации SSI
95…1000 кГц
Одноканальное время SSI, стандартное
20 мкс
Параметр/Функция, возможность изменения
Разрешение

Выходной код

Предварительно установленный параметр

Направление отсчета
Тип параметризации
программируется
Инструмент для программирования
Программное обеспечение TR: TRWinProg

TR-Tool: PT-100-N
Время цикла, внутр., <= 1,00 м
0.50 мс
Время цикла, внутр., <= 1,50 м
0.75 мс
Время цикла, внутр., <= 2,00 м
1.00 мс
Внешние входы
F/R
Направление отсчета
Предустановлено
Электронная настройка
Логический уровень
"0“ < +2 В, "1“ = Питание
Общие условия эксплуатации датчика линейных перемещений LA50 - SSI
Вибрации
Удельное значение
<= 100 м/с²
Синусоида
50…2000 Гц
Удары
Удельное значение
<= 1000 м/с²
Половина синусоиды
11 мс
Устойчивость к помехам
DIN EN 61000-6-2
Переходное излучение
DIN EN 61000-6-3
Рабочая температура
Стандартное значение
0…+70 °C
Дополнительно
-20…+70 °C
Температура хранения, сух.
-30…+85 °C
Относительная влажность
98 %, без конденсации
Класс защиты
Стандартное значение
IP68
Примечание
В зависимости от типа разъема
Магнитное поле рассеяния
< 3 мТ
Измерительная позиция
Плоскость измерений

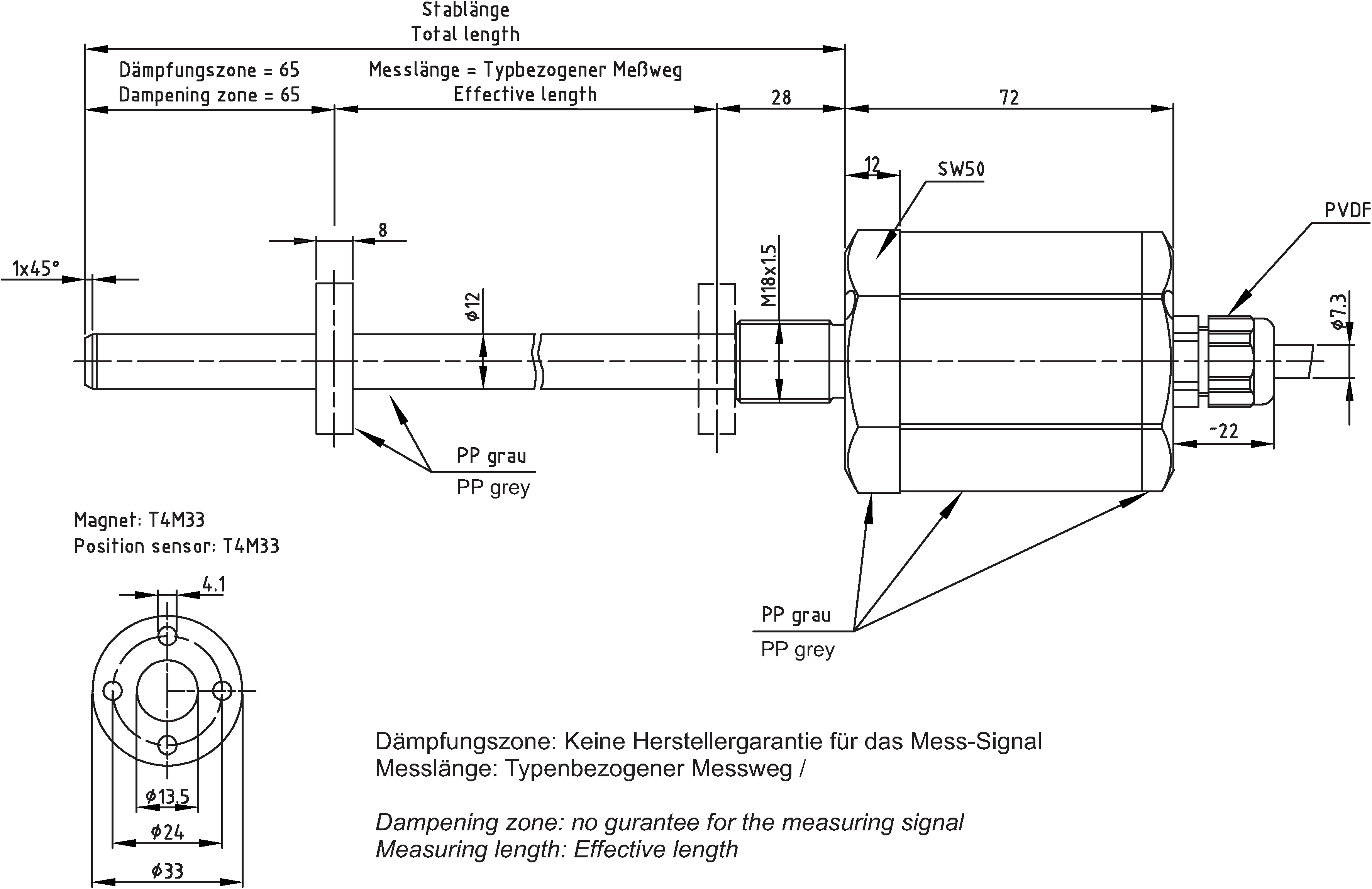

Drawing
Linear-Transducer LA50 - SSI
K-LA50-SSI-1.pdfСкачать (737,82 Кб)
