Линейный энкодер - магнитострикция TR Electronic: модель Датчик линейных перемещений LA80

О компании
TR-Electronic

TR-Electronic со своими сильными швабскими корнями активно работает сегодня в разных странах мира. Компания особенно сильна в отраслях, связанных со станкостроением. Помимо штаб-квартиры в г. Троссинг...

Подробнее→

Заказать Отправить URL страницы Задать вопрос Напечатать

Характеристики

Регулировки с помощью входного сигнала установки в состояние
Специальные клиентские решения
Возможность использования дополнительных интерфейсов
Измерение линейных перемещений
Детектирование без износа
Устойчивость к агрессивной среде

Характеристики

Рабочие условия

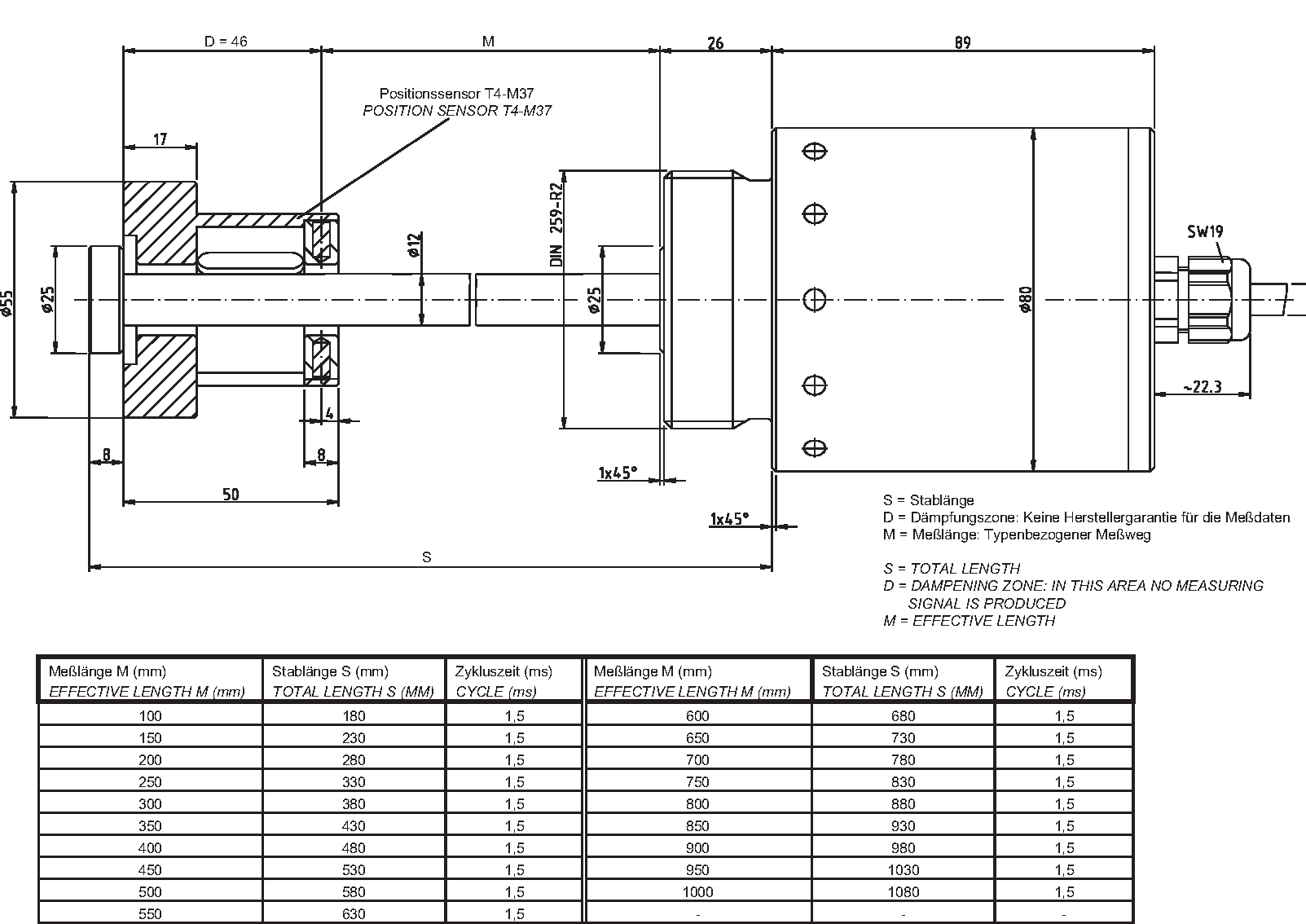

Чертеж

Файлы

Питание

Напряжение питания

24 В- ± 10 %

Потребление тока без нагрузки

<= 200 мА

Принцип измерений

Магнитострикционный

Длина измерения, стандартная

100…1000 мм, с шагом

Разрешение

0.05 мм

Линейное отклонение

< 0,05 %

Воспроизводимость результатов

0.01 мм

Запаздывание

0.1 мм

Температурный коэффициент

< 40 ppm/°C

Скорость по прямой

Без ограничений

Монтажное положение

Без ограничений

Материал - измерительный корпус

Полипропилен

Магнит

T4-M37

Другое по запросу

Аналоговый интерфейс

Ток/напряжение

Заводская настройка

Разрешение

12-битный ЦАП

Выходное напряжение

-10…+10 В-

Сопротивление нагрузки (U)

>= 0,68 кОм

Выходной ток

0…20 мА

Сопротивление нагрузки (I)

<= 500 Ом

Время цикла, внутр.

См. размерный чертеж

Внешние входы

Вход установки в состояние 1

Аналоговая начальная точка

Вход установки в состояние 2

Аналоговая конечная точка

Логический уровень

"0“ < +2 В, "1“ = Питание

Вибрации

Удельное значение

<= 100 м/с²

Синусоида

50…2000 Гц

Удары

Удельное значение

<= 1000 м/с²

Половина синусоиды

11 мс

Устойчивость к помехам

DIN EN 61000-6-2

Переходное излучение

DIN EN 61000-6-3

Рабочая температура

Стандартное значение

0…+70 °C

Дополнительно

-20…+70 °C

Температура хранения, сух.

-30…+85 °C

Относительная влажность

98 %, без конденсации

Класс защиты

Стандартное значение

IP68

Примечание

В зависимости от типа разъема

Магнитное поле рассеяния

< 3 мТ

Измерительная позиция

Плоскость измерений

K-LA80-A-1.pdfСкачать (436,31 Кб)
