Вращательный энкодер, отвечающий требованиям директивы ATEX: Абсолютный энкодер ADH75M - PB + FS

trelectronic

О компании
TR-Electronic

О компании TR-Electronic

TR-Electronic со своими сильными швабскими корнями активно работает сегодня в разных странах мира. Компания особенно сильна в отраслях, связанных со станкостроением. Помимо штаб-квартиры в г. Троссинг...

Подробнее

Характеристики

  • Защитная зона от внешних воздействий 2/22
  • Функциональная безопасность
  • Сигналы обратной связи о положении
  • Резервная система сканирования
  • SIL3, PLe
Характеристики
Рабочие условия
Чертеж
Файлы
Развернутая информация о продукции - Абсолютный энкодер ADH75M - PB + FS
Номинальное напряжение
Удельное значение
24 В пост. тока
Предельные значения, мин./макс.
11/27 В пост. тока
Питание
SELV/PELV
IEC 60364-4-41
Потребляемая мощность
<= 4 Вт
Конструкция устройства
Тип
Многовитковый
Резервная система сканирования
Да, двойная
Общее разрешение
<= 28 бит
Число шагов на оборот
<= 8192
Число оборотов
<= 32768
Интерфейс PROFIBUS
PROFIBUS-DP V0
IEC 61158, IEC 61784
Профиль PROFIsafe
№ 3.192b
Инкрементальный интерфейс
Оборудование
Стандартный интерфейс
Форма сигнала
Прямоугольный импульс
Форма сигнала, альтернативная
Синусоида/косинусоида
Инкрементальные сигналы, прямоугольные
K1± K2±
Инкрементальные сигналы, синусоида/косинусоида
SIN± COS±, 1 Vss
Импульсы, прямоугольные
4096…20480, с шагом 4096
Импульсы, синусоида/косинусоида
4096 ∼
Выходной драйвер, TTL
RS-422, 5 В-
Выходной драйвер, HTL
Двухтактный, 11…27 В-
Тип параметризации
Заводская настройка
Скорость передачи данных
Удельное значение
9,6…12000 кбит/с
Время цикла
Без обеспечения безопасности
0,5 мс
С обеспечением безопасности
5 мс
Параметр/Функция, возможность изменения
Время интегрирования

Предварительно установленный параметр

Контрольное окно

Направление отсчета

Скоростные параметры
Тип параметризации
программируется
Инструмент для программирования
Устройство интерфейсной шины
Функциональная безопасность
Принцип обеспечения безопасности
Резервирование с перекрестным сравнением
Стандартизация SIL
DIN EN 61508 / DIN EN 62061
Уровень SIL
SIL3 / SIL CL 3
Стандартизация PL
DIN EN ISO 13849
Уровень производительности (PL)
PLe / кат. 4
Срок службы
20 лет
PFH, высокие требования
7,88E-10 1/ч
PFDav, T = 20 a
6,71E-5
MTTFd, выс.
98 a
DCavg, выс.
98 %
Максимальная скорость, мех.
<= 3000 1/мин.
Нагрузка на вал, осевая/радиальная
Собственная масса
Срок службы подшипника
>= 3,9E+10 оборотов
Срок службы подшипника - параметры
Скорость
1500 1/мин.
Рабочая температура
± 60 °
Угловое ускорение
<= 10E+4 рад/с²
Момент запуска, 20 °C
6 Н-см
Масса, стандартная
1 кг
Общие условия эксплуатации абсолютного энкодера ADH75M - PB + FS
Вибрации
Удельное значение
<= 100 м/с²
Синусоида
50…2000 Гц
Удары
Удельное значение
<= 600 м/с²
Половина синусоиды
5 мс
Устойчивость к помехам
DIN EN 61000-6-2
Переходное излучение
DIN EN 61000-6-3
Рабочая температура
Стандартное значение
0…+40 °C
Температура хранения, сух.
-30…+80 °C
Относительная влажность
98 %, без конденсации
Класс защиты
Стандартное значение
IP64
Примечание
Соблюдать инструкции руководства пользователя
Дейст. Директивы/стандарты Ex
Директива 94/9/EG (ATEX)
Использование по назначению
EN 60079-0
Общие требования
DIN EN 60079-14
Установка, монтаж
EN 60079-15
Защита оборудования "n"
EN 60079-31
Защита от воспламенения пыли “t”
DIN EN 60529
Степени защиты, код IP
Защита от внешних воздействий - данные, газ
Группа устройств/-категория
II 3G (Gc, Зона 2)
Тип защиты от воспламенения
nAc (безыскровое оборудование)
Группа
IIC (водород)
Температура поверхности
T6 (<= 85 °C)
Особые условия
да (X), соблюдать руководство
Защита от внешних воздействий - данные, газ
Группа устройств/-категория
II 3D (Dc, Зона 22)
Тип защиты от воспламенения
tc (Защита при использовании корпуса)
Группа
IIIC (проводящая пыль)
Температура поверхности
T65°C
Особые условия
да (X), соблюдать руководство

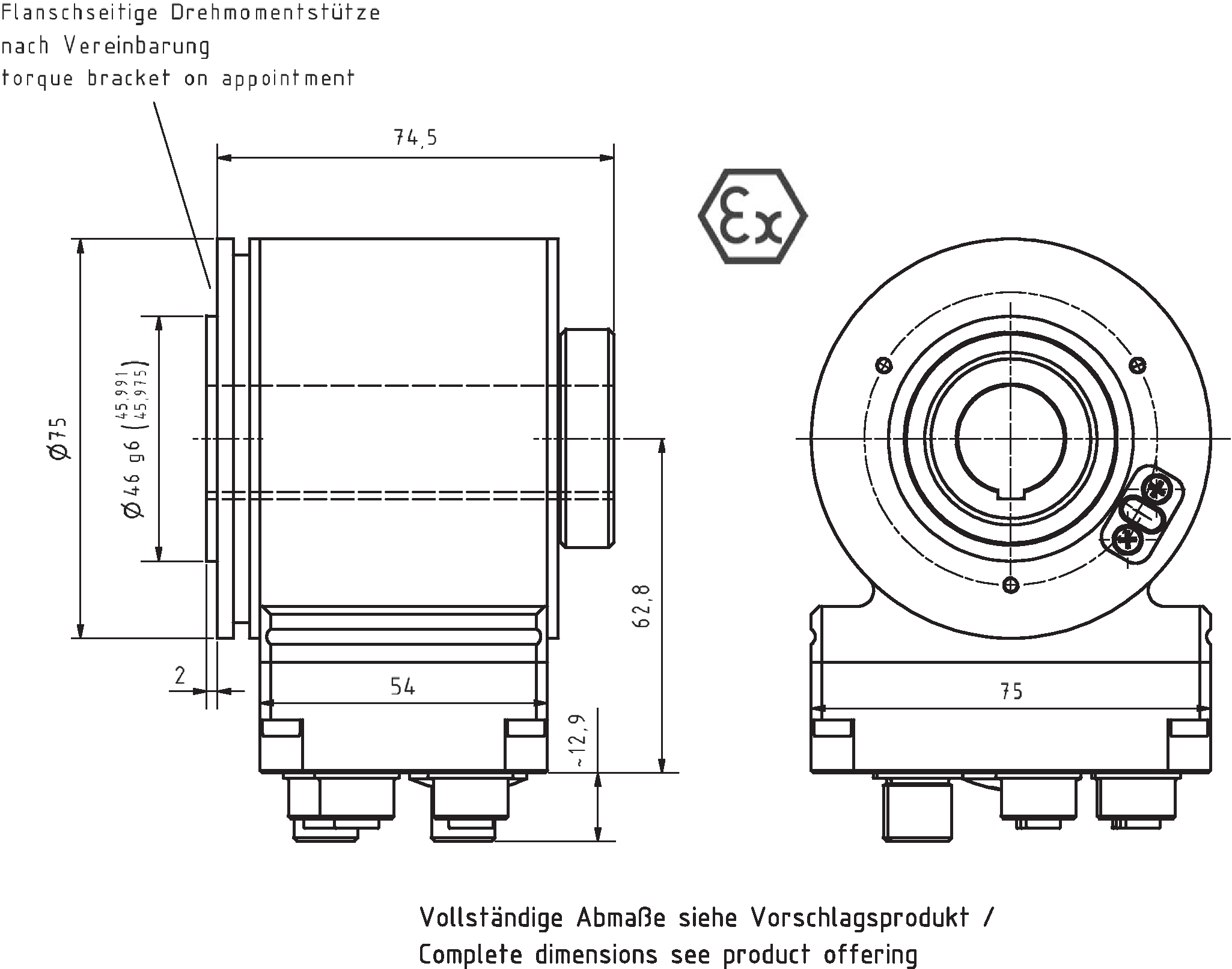

Drawing
Absolute-Encoder ADH75M - PB + FS
K-ADH75-PB-1.pdfСкачать (736,30 Кб)
