Вращательный абсолютный энкодер положения: Абсолютный энкодер CEV58 - DN

О компании
TR-Electronic

О компании TR-Electronic

TR-Electronic со своими сильными швабскими корнями активно работает сегодня в разных странах мира. Компания особенно сильна в отраслях, связанных со станкостроением. Помимо штаб-квартиры в г. Троссинг...

Подробнее

Характеристики

  • Специальные клиентские решения
  • Гибкое программирование
  • Возможность использования дополнительных интерфейсов
  • Модульная механическая конструкция
  • Модульная линейка продукции
  • Короткий период подготовки
Характеристики
Рабочие условия
Чертеж
Файлы
Развернутая информация о продукции - Абсолютный энкодер CEV58 - DN
Питание
Напряжение питания
11…27 В-
Потребление тока без нагрузки
<= 350 мА
Конструкция устройства
Тип
Одно-/многооборотный
Общее разрешение
<= 31 бит
Число шагов на оборот
<= 8192
Число оборотов
<= 256000
Выходная мощность
<= 25 бит
Интерфейс CAN DeviceNet
CAN DeviceNet
EN 50325-2
Подключение шины
ISO 11898-1, ISO 11898-2
Спецификация CAN 2.0 A
11-битный идентификатор
Скорость передачи данных
Удельное значение
125, 250, 500 кбит/с
Возможность регулирования
с помощью DIP-переключателей
Параметр/Функция, возможность изменения
Разрешение

Выходной код

Рабочий диапазон

Выходы сигналов об ошибках

Предварительно установленный параметр

Настройка - параметр

Безопасный диапазон

Направление отсчета
Тип параметризации
программируется
Инструмент для программирования
Устройство интерфейсной шины
Максимальная скорость, мех.
<= 12000 1/мин.
Нагрузка на вал, осевая/радиальная
<= 10 Н, <= 20 Н
Срок службы подшипника
>= 3,9E+10 оборотов
Срок службы подшипника - параметры
Скорость
6000 1/мин.
Рабочая температура
± 60 °
Нагрузка на вал, осевая/радиальная
<= 5 Н, <= 10 Н
Начальная точка, нагрузка на вал
на конце вала
Угловое ускорение
<= 10E+4 рад/с²
Момент инерции, стандартный
2,5E-6 кг м²
Момент запуска, 20 °C
2 Н-см
Масса, стандартная
0,3…0,5 кг
Общие условия эксплуатации абсолютного энкодера CEV58 - DN
Вибрации
Удельное значение
<= 100 м/с²
Синусоида
50…2000 Гц
Удары
Удельное значение
<= 1000 м/с²
Половина синусоиды
11 мс
Устойчивость к помехам
DIN EN 61000-6-2
Переходное излучение
DIN EN 61000-6-3
Рабочая температура
Стандартное значение
0…+60 °C
Дополнительно
-20…+70 °C
Температура хранения, сух.
-30…+80 °C
Относительная влажность
98 %, без конденсации
Класс защиты
Стандартное значение
IP65

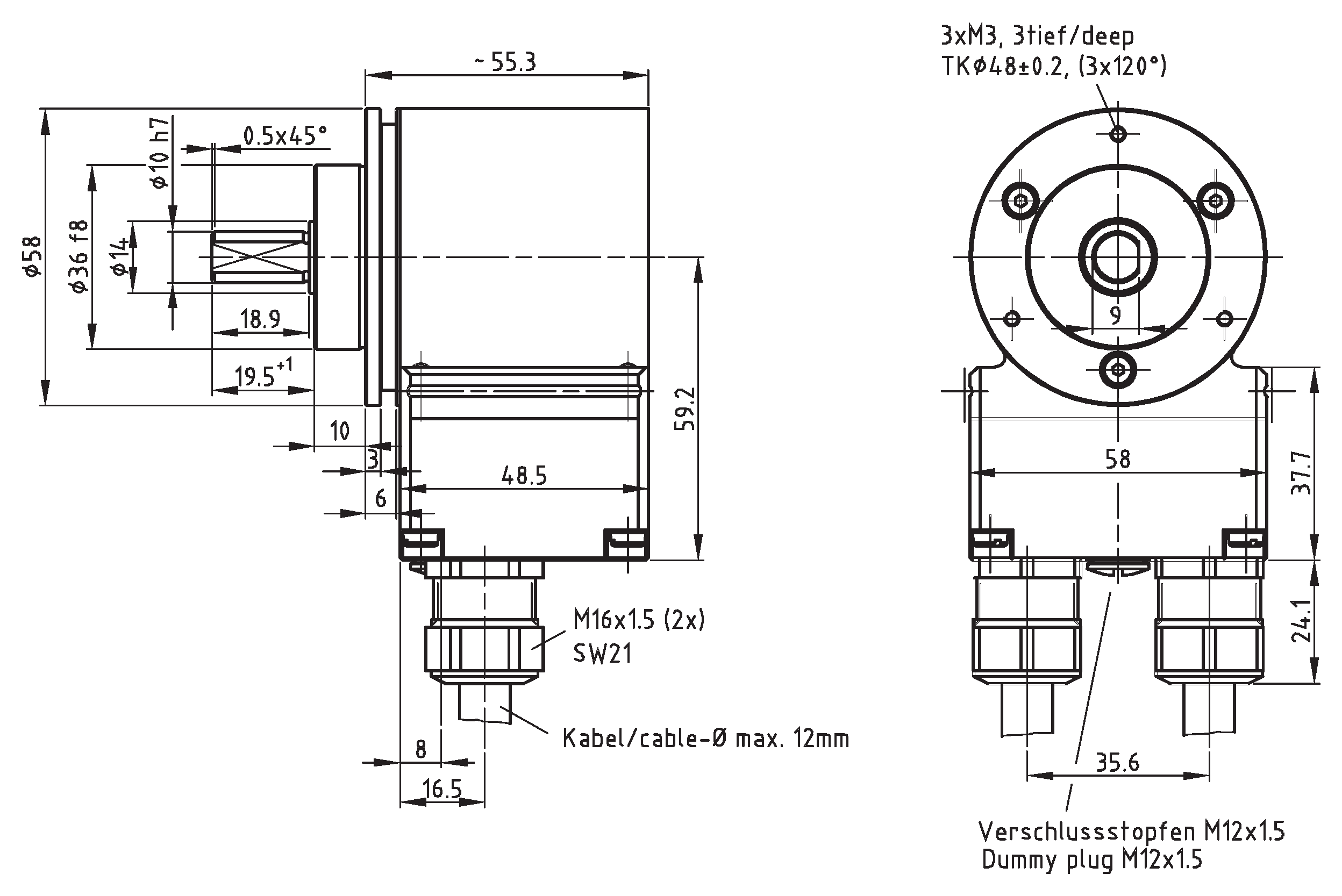

Drawing
Absolute-Encoder CEV58 - DN
K-CEV58-DN-1.pdfСкачать (4,35 Мб)
