Абсолютный энкодер CEH160 - ETC / SSI

Абсолютный энкодер CEH160 - ETC / SSI

Характеристики

  • Сигналы управления замкнутого контура
  • Специальные клиентские решения
  • Для режимов плавного регулирования
  • Сигналы коммутации с двигателем
  • Технология нескольких интерфейсов
Характеристики
Рабочие условия
Чертеж
Файлы
Развернутая информация о продукции - Абсолютный энкодер CEH160 - ETC / SSI
Питание
Напряжение питания
11…27 В-
Потребление тока без нагрузки
<= 300 мА
Конструкция устройства
Тип
Одно-/многооборотный
Общее разрешение
<= 27 бит
Число шагов на оборот
<= 32768
Число оборотов
<= 4096
Интерфейс EtherCAT
EtherCAT
IEC 61158-1–6, IEC 61784-2
Физический уровень
Fast Ethernet, ISO/IEC 8802-3
Профиль устройства
CoE, CiA DS-406
SSI - интерфейс
Оборудование
Стандартный интерфейс
Вход синхронизации SSI
Оптопара
Выход данных SSI
RS-422, 2-проводной
Частота синхронизации SSI
80…1000 кГц
Одноканальное время SSI, стандартное
20 мкс
Инкрементальный интерфейс
Оборудование
Опциональный интерфейс
Форма сигнала
Синусоида/косинусоида
Форма сигнала, альтернативная
Прямоугольный сигнал
Инкрементальные сигналы, прямоугольные
K1± K2±
Инкрементальные сигналы, синусоида/косинусоида
SIN± COS±, 1 Vss
Импульсы, прямоугольные
4096 □
Импульсы, синусоида/косинусоида
4096 ∼
Скорость передачи данных
Удельное значение
100 мбит/с
Параметр/Функция, возможность изменения
Разрешение

Выходной код

Выходной формат

Концевой переключатель

Предварительно установленный параметр

Сигнал направления

Завышенная скорость

Направление отсчета
Тип параметризации
программируется
Инструмент для программирования
Программное обеспечение TR: TRWinProg
Внешние входы
F/R
Направление отсчета
Предустановлено
Электронная настройка
Логический уровень
"0“ < +2 В, "1“ = Питание
Максимальная скорость, мех.
<= 3000 1/мин.
Нагрузка на вал, осевая/радиальная
Собственная масса
Срок службы подшипника
>= 3,9E+10 оборотов
Срок службы подшипника - параметры
Скорость
1500 1/мин.
Рабочая температура
± 60 °
Общие условия эксплуатации абсолютного энкодера CEH160 - ETC / SSI
Вибрации
Удельное значение
<= 100 м/с²
Синусоида
50…2000 Гц
Удары
Удельное значение
<= 1000 м/с²
Половина синусоиды
11 мс
Устойчивость к помехам
DIN EN 61000-6-2
Переходное излучение
DIN EN 61000-6-3
Рабочая температура
Стандартное значение
0…+70 °C
Температура хранения, сух.
-30…+80 °C
Относительная влажность
98 %, без конденсации
Класс защиты
Стандартное значение
IP65

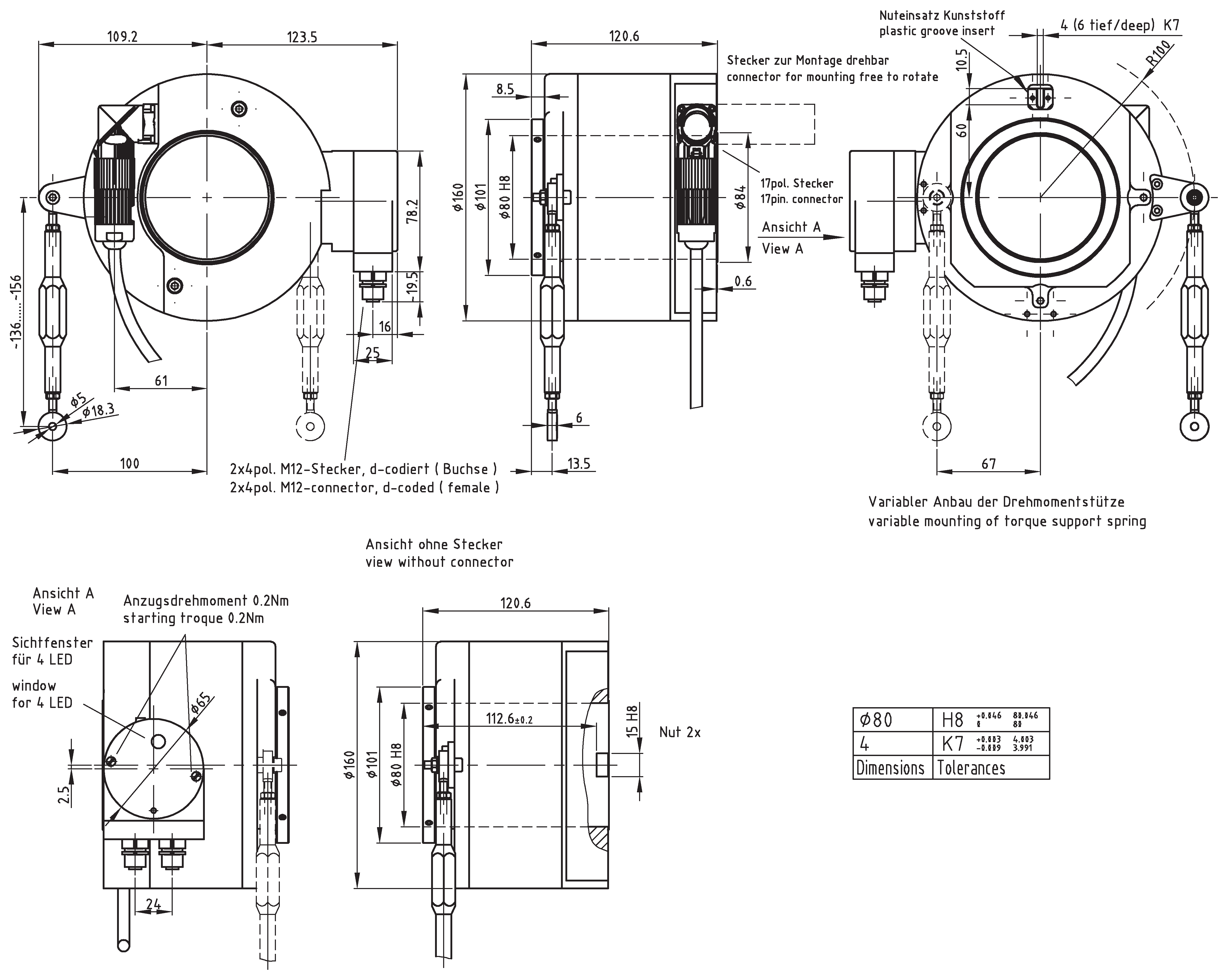

Drawing
Absolute-Encoder CEH160 - ETC / SSI
