Абсолютный энкодер CDV75M - SSI + FS

Абсолютный энкодер CDV75M - SSI + FS

Характеристики

  • Функциональная безопасность
  • Сигналы обратной связи о положении
  • Резервная система сканирования
  • SIL3, PLe
Характеристики
Рабочие условия
Чертеж
Файлы
Развернутая информация о продукции - Абсолютный энкодер CDV75M - SSI + FS
Номинальное напряжение
Удельное значение
24 В пост. тока
Предельные значения, мин./макс.
11/28 В пост. тока
Питание
SELV/PELV
IEC 60364-4-41
Потребление тока без нагрузки
<= 150 мА
Конструкция устройства
Тип
Многовитковый
Резервная система сканирования
Да, двойная
Общее разрешение
<= 25 бит
Число шагов на оборот
<= 8192
Число оборотов
<= 4096
Точность
13 бит однооборотный (главный)

8 бит однооборотный (безопасный)
SSI - интерфейс
Вход синхронизации SSI
Оптопара
Выход данных SSI
RS-422, 2-проводной
Частота синхронизации SSI
<= 1 МГц
Одноканальное время SSI, стандартное
30 мкс
Расстояние Хемминга
4
Протокол, TR
Функциональная информация + CRC
Инкрементальный интерфейс
Оборудование
Стандартный интерфейс
Форма сигнала
Прямоугольный импульс
Форма сигнала, альтернативная
Синусоида/косинусоида
Инкрементальные сигналы, прямоугольные
K1± K2±
Инкрементальные сигналы, синусоида/косинусоида
SIN± COS±, 1 Vss
Импульсы, прямоугольные
4096…20480, с шагом 4096
Импульсы, синусоида/косинусоида
4096 ∼
Выходной драйвер, TTL
RS-422, 5 В-
Тип параметризации
Заводская настройка
Время цикла
>= 500 мкс
Параметр/Функция, возможность изменения
Направление отсчета
Функциональная безопасность
Стандартизация SIL
DIN EN 61508 / DIN EN 62061
Уровень SIL
SIL3 / SIL CL 3
Стандартизация PL
DIN EN ISO 13849
Уровень производительности (PL)
PLe / кат. 4
Срок службы
15 лет
PFH, высокие требования
10E-9 1/ч
Максимальная скорость, мех.
<= 6000 1/мин.
Нагрузка на вал, осевая/радиальная
<= 50 Н, <= 90 Н
Срок службы подшипника
>= 3,9E+10 оборотов
Срок службы подшипника - параметры
Скорость
3000 1/мин.
Рабочая температура
± 60 °
Нагрузка на вал, осевая/радиальная
<= 50 Н, <= 90 Н
Начальная точка, нагрузка на вал
на конце вала
Угловое ускорение
<= 10E+4 рад/с²
Момент инерции, стандартный
2,6E-5 кг м²
Момент запуска, 20 °C
0,6 Н-см
Масса, стандартная
1 кг
Общие условия эксплуатации абсолютного энкодера CDV75M - SSI + FS
Вибрации
Удельное значение
<= 100 м/с²
Синусоида
50…2000 Гц
Удары
Удельное значение
<= 600 м/с²
Половина синусоиды
5 мс
Устойчивость к помехам
DIN EN 61000-6-2
Переходное излучение
DIN EN 61000-6-3
Рабочая температура
Стандартное значение
0…+60 °C
Дополнительно
-10…+70 °C
Примечание: опциональное значение температуры
при ограниченном функционале
Температура хранения, сух.
-30…+80 °C
Относительная влажность
98 %, без конденсации
Класс защиты
Стандартное значение
IP54

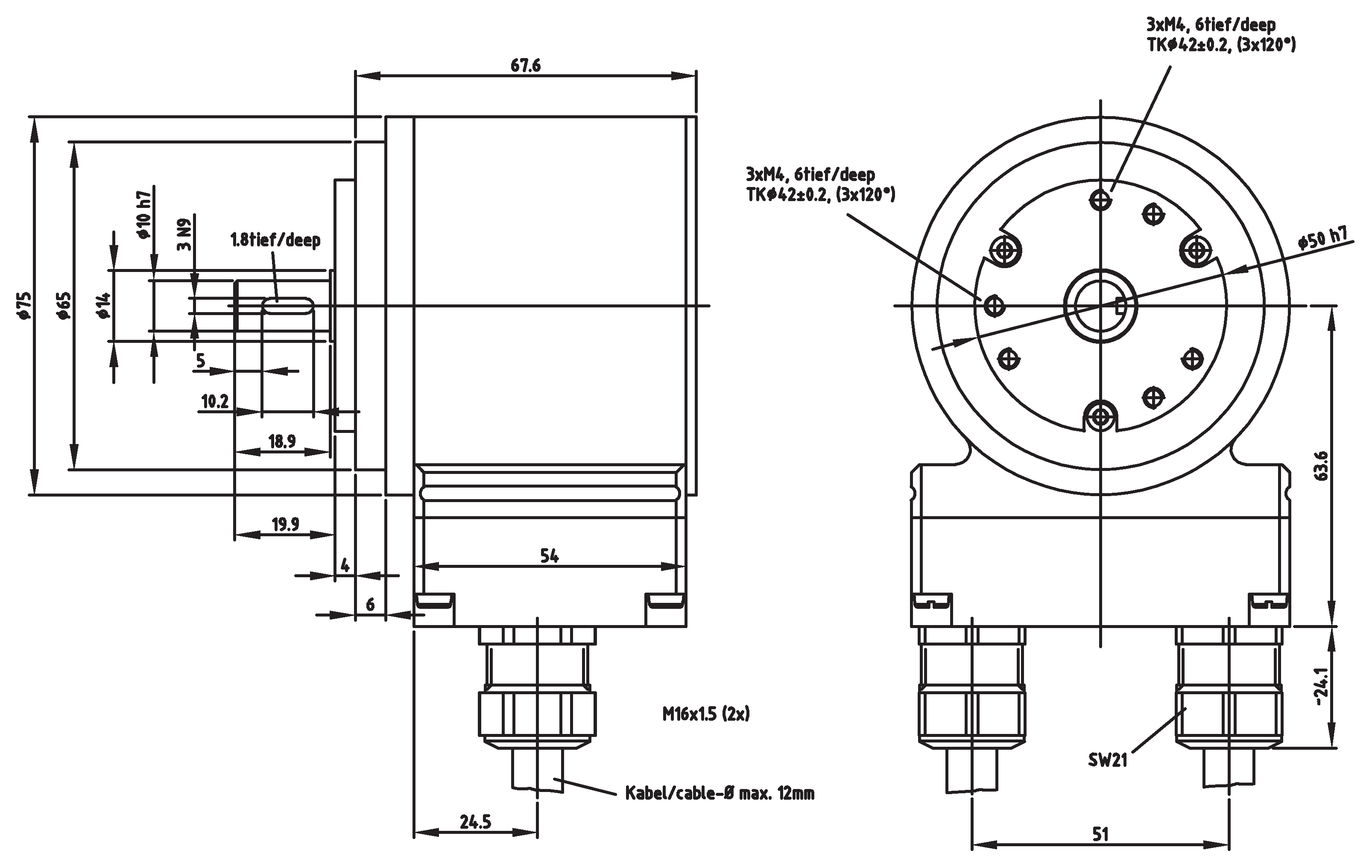

Drawing
Absolute-Encoder CDV75M - SSI + FS
