Абсолютный энкодер CES58 - PB

Абсолютный энкодер CES58 - PB

Характеристики

  • Специальные клиентские решения
  • Гибкое программирование
  • Возможность использования дополнительных интерфейсов
  • Модульная механическая конструкция
  • Модульная линейка продукции
  • Короткий период подготовки
Характеристики
Рабочие условия
Чертеж
Файлы
Развернутая информация о продукции - Абсолютный энкодер CES58 - PB
Питание
Напряжение питания
11…27 В-
Потребление тока без нагрузки
<= 350 мА
Конструкция устройства
Тип
Одно-/многооборотный
Общее разрешение
<= 33 бита
Число шагов на оборот
<= 32768
Число оборотов
<= 256000
Выходная мощность
<= 25 бит
Интерфейс PROFIBUS
PROFIBUS-DP V0
IEC 61158, IEC 61784
Профиль энкодера PNO
Класс 1 и 2
Скорость передачи данных
Удельное значение
9,6…12000 кбит/с
Параметр/Функция, возможность изменения
Разрешение

Выходной код

Настройка - параметр

Направление отсчета

Функция передачи

Скоростные параметры
Тип параметризации
программируется
Инструмент для программирования
Устройство интерфейсной шины
Максимальная скорость, мех.
<= 12000 1/мин.
Нагрузка на вал, осевая/радиальная
Собственная масса
Срок службы подшипника
>= 3,9E+10 оборотов
Срок службы подшипника - параметры
Скорость
6000 1/мин.
Рабочая температура
± 60 °
Угловое ускорение
<= 10E+4 рад/с²
Момент инерции, стандартный
2,5E-6 кг м²
Момент запуска, 20 °C
2 Н-см
Масса, стандартная
0,3…0,5 кг
Общие условия эксплуатации абсолютного энкодера CES58 - PB
Вибрации
Удельное значение
<= 100 м/с²
Синусоида
50…2000 Гц
Удары
Удельное значение
<= 1000 м/с²
Половина синусоиды
11 мс
Устойчивость к помехам
DIN EN 61000-6-2
Переходное излучение
DIN EN 61000-6-3
Рабочая температура
Стандартное значение
0…+60 °C
Дополнительно
-20…+70 °C
По запросу
-40…+85 °C
Температура хранения, сух.
-30…+80 °C
Относительная влажность
98 %, без конденсации
Класс защиты
Стандартное значение
IP65

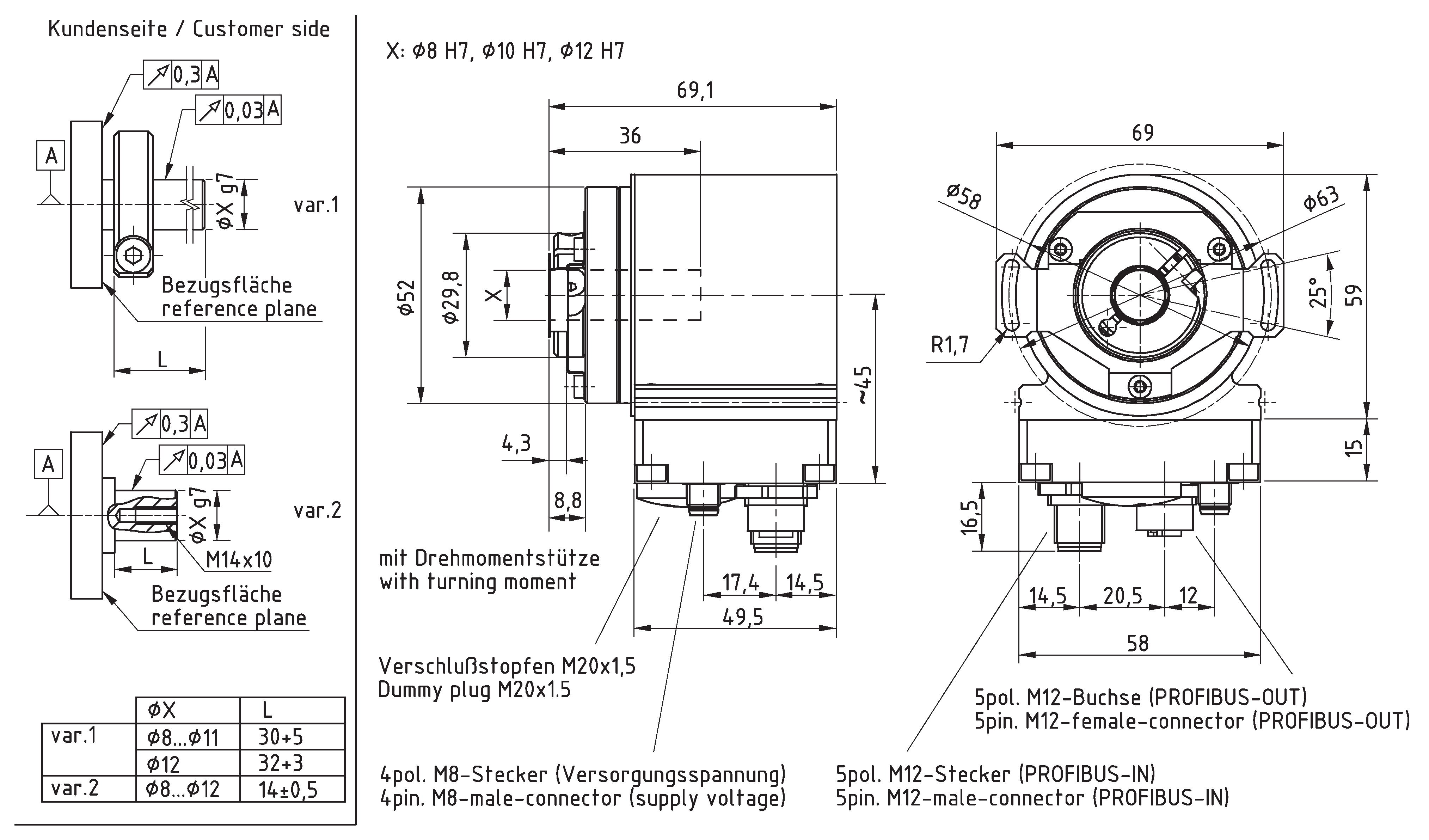

Drawing
Absolute-Encoder CES58 - PB
