Абсолютный энкодер CEV65 - P

Абсолютный энкодер CEV65 - P

Характеристики

  • Специальные клиентские решения
  • Гибкое программирование
  • Возможность использования дополнительных интерфейсов
  • Модульная механическая конструкция
  • Модульная линейка продукции
Характеристики
Рабочие условия
Чертеж
Файлы
Развернутая информация о продукции - Абсолютный энкодер CEV65 - P
Питание
Напряжение питания
11…27 В-
Потребление тока без нагрузки
<= 350 мА
Конструкция устройства
Тип
Одно-/многооборотный
Общее разрешение
<= 28 бит
Число шагов на оборот
<= 8192
Число оборотов
<= 32768
Параллельный интерфейс
Параллельный выход
Данные о позиции
Двухтактный
11…27 В-
Выходной ток
<= 100 мА
Инкрементальный интерфейс
Оборудование
Опциональный интерфейс
Инкрементальные сигналы, прямоугольные
K1± K2±
Импульсы, прямоугольные
1024 или 2048
Выходной драйвер, TTL
RS-422, 5 В-
Параметр/Функция, возможность изменения
Разрешение

Выходной код

Предварительно установленный параметр

Направление отсчета
Тип параметризации
программируется
Инструмент для программирования
Программное обеспечение TR: TRWinProg
Внешние входы
F/R
Направление отсчета
Предустановлено
Электронная настройка
Триггер
Хранение выходных данных
Логический уровень
"0“ < +2 В, "1“ = Питание
Максимальная скорость, мех.
<= 6000 1/мин.
Нагрузка на вал, осевая/радиальная
<= 40 N, <= 60 N
Срок службы подшипника
>= 3,9E+10 оборотов
Срок службы подшипника - параметры
Скорость
3000 1/мин.
Рабочая температура
± 60 °
Нагрузка на вал, осевая/радиальная
<= 20 N, <= 30 N
Начальная точка, нагрузка на вал
на конце вала
Угловое ускорение
<= 10E+4 рад/с²
Момент инерции, стандартный
2,5E-6 кг м²
Момент запуска, 20 °C
2 Н-см
Масса, стандартная
0,7 кг
Общие условия эксплуатации абсолютного энкодера CEV65 - P
Вибрации
Удельное значение
<= 100 м/с²
Синусоида
50…2000 Гц
Удары
Удельное значение
<= 1000 м/с²
Половина синусоиды
11 мс
Устойчивость к помехам
DIN EN 61000-6-2
Переходное излучение
DIN EN 61000-6-3
Рабочая температура
Стандартное значение
0…+60 °C
Дополнительно
-20…+70 °C
Температура хранения, сух.
-30…+80 °C
Относительная влажность
98 %, без конденсации
Класс защиты
Стандартное значение
IP65

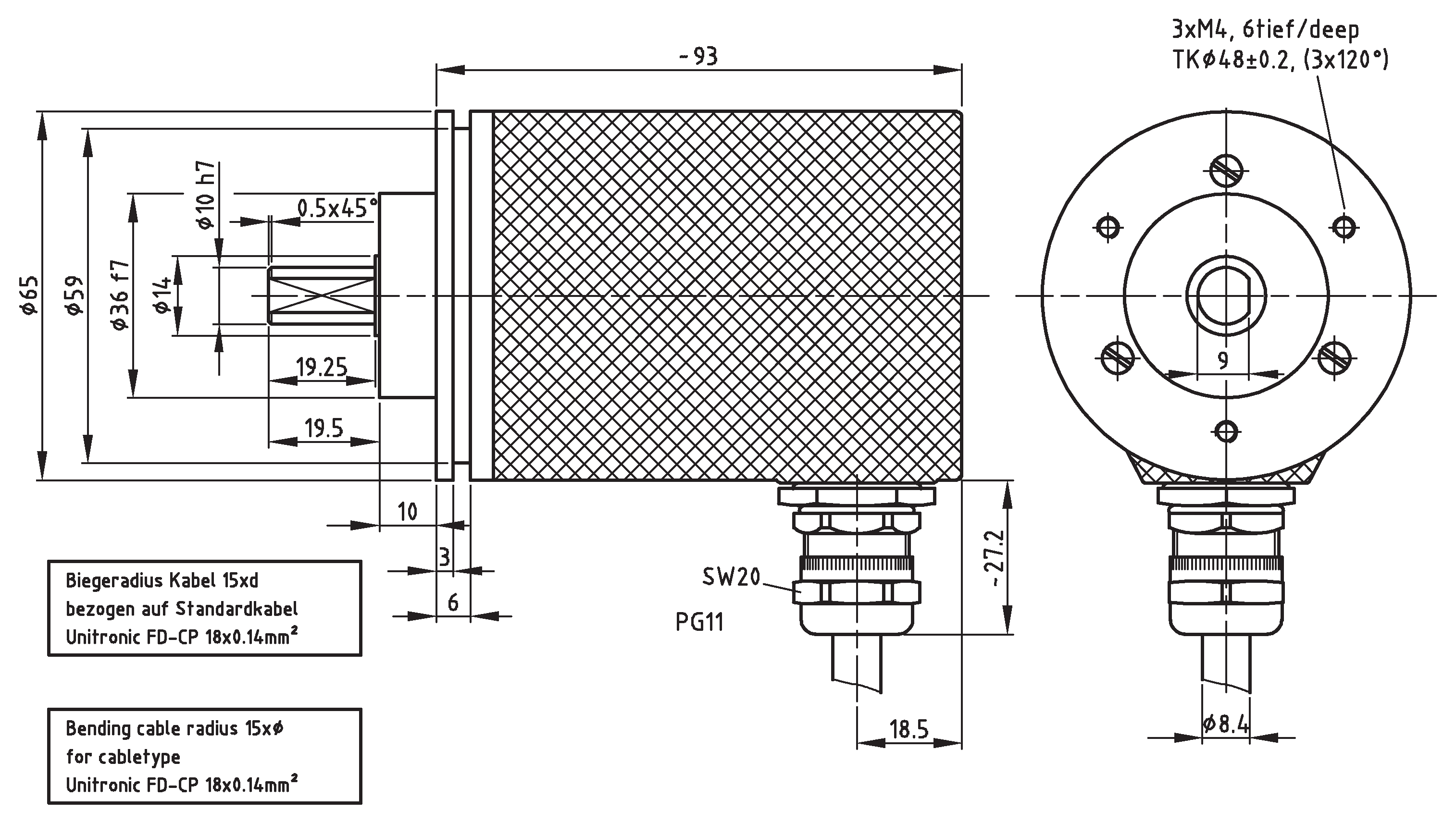

Drawing
Absolute-Encoder CEV65 - P
