Абсолютный энкодер COH58 - CO

Абсолютный энкодер COH58 - CO

Характеристики

  • Специальные клиентские решения
  • Гибкое программирование
  • Возможность использования дополнительных интерфейсов
  • Система высокого разрешения
  • Модульная механическая конструкция
  • Модульная линейка продукции
  • Короткий период подготовки
Характеристики
Рабочие условия
Чертеж
Файлы
Развернутая информация о продукции - Абсолютный энкодер COH58 - CO
Питание
Напряжение питания
11…27 В-
Потребление тока без нагрузки
<= 150 мА
Конструкция устройства
Тип
Одно-/многооборотный
Общее разрешение
<= 36 Bit
Число шагов на оборот
<= 262144
Число оборотов
<= 256000
Выходная мощность
<= 32 бит
Интерфейс CANopen
CANopen
EN 50325-4
Подключение шины
ISO 11898-1, ISO 11898-2
Спецификация CAN 2.0 A
11-битный идентификатор
Профиль устройства для энкодера
CiA DS406
Службы настроек уровня, LSS
CiA DS305
Параметр/Функция, возможность изменения
Разрешение

Загрузка, файл EDS

Обновление прошивки

Идентификатор узла

Предварительно установленный параметр

Скорость передачи данных

Направление отсчета
Тип параметризации
программируется
Инструмент для программирования
Устройство интерфейсной шины
Максимальная скорость, мех.
<= 6000 1/мин.
Нагрузка на вал, осевая/радиальная
Собственная масса
Срок службы подшипника
>= 3,9E+10 оборотов
Срок службы подшипника - параметры
Скорость
6000 1/мин.
Рабочая температура
± 60 °
Угловое ускорение
<= 10E+4 рад/с²
Момент инерции, стандартный
2,5E-6 кг м²
Момент запуска, 20 °C
3,7 Н-см
Масса, стандартная
0,3…0,5 кг
Дополнительные параллельные выходы
Рабочие поверхности кулачков
8 дорожек
Функции
Верхнее/нижнее предельное значение, отставание
Общие условия эксплуатации абсолютного энкодера COH58 - CO
Вибрации
Удельное значение
<= 100 м/с²
Синусоида
50…2000 Гц
Удары
Удельное значение
<= 1000 м/с²
Половина синусоиды
11 мс
Устойчивость к помехам
DIN EN 61000-6-2
Переходное излучение
DIN EN 61000-6-3
Рабочая температура
Стандартное значение
0…+60 °C
Дополнительно
-20…+70 °C
Температура хранения, сух.
-30…+80 °C
Относительная влажность
98 %, без конденсации
Класс защиты
Стандартное значение
IP54

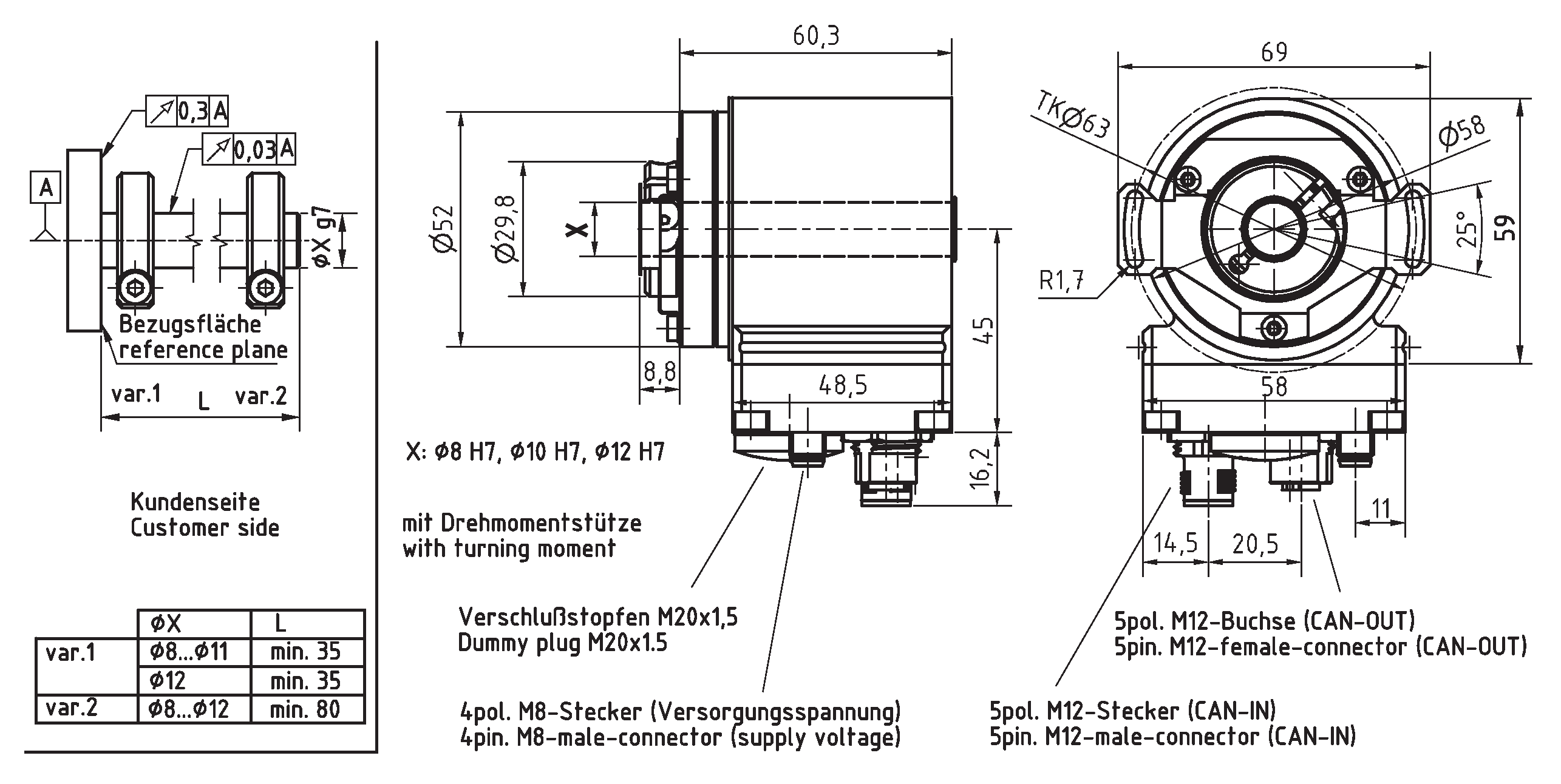

Drawing
Absolute-Encoder COH58 - CO
