Вращательный абсолютный энкодер положения: Абсолютный энкодер CMV22 - A, <= 256 об.

О компании
TR-Electronic

О компании TR-Electronic

TR-Electronic со своими сильными швабскими корнями активно работает сегодня в разных странах мира. Компания особенно сильна в отраслях, связанных со станкостроением. Помимо штаб-квартиры в г. Троссинг...

Подробнее

Характеристики

  • Альтернатива для потенциометров
  • Специальные клиентские решения
  • Возможность использования дополнительных интерфейсов
  • Конструкция очень малого размера
Характеристики
Рабочие условия
Чертеж
Файлы
Развернутая информация о продукции - Абсолютный энкодер CMV22 - A, <= 256 об.
Питание
Напряжение питания
14…30 В-
Потребление тока без нагрузки
<= 50 мА
Конструкция устройства
Тип
Одно-/многооборотный
Общее разрешение
<= 20 бит
Число шагов на оборот
<= 4096
Число оборотов
<= 256
Точность
± 1,0 °
Аналоговый интерфейс
Ток/напряжение
программируется
Разрешение
12-битный ЦАП
Разрешение
16-битный ЦАП, дополнительно
Выходное напряжение
0…+10 В-
Сопротивление нагрузки (U)
>= 15 кОм
Выходной ток
0…24 мА
Сопротивление нагрузки (I)
<= 350 Ом
Время цикла
500 мкс
Параметр/Функция, возможность изменения
Разрешение

Аналоговый выход напряжения/токовый выход

Предварительно установленный параметр

Направление отсчета
Тип параметризации
программируется
Инструмент для программирования
Программное обеспечение TR: TRWinProg
Внешние входы
Функциональный вход
Направление отсчета или предварительная настройка
Тип параметризации
программируется
Логический уровень
"0“ < +2 В, "1“ = Питание
Максимальная скорость, мех.
<= 10000 1/мин.
Нагрузка на вал, осевая/радиальная
<= 10 N, <= 5 N
Срок службы подшипника
>= 30E+9 оборотов
Срок службы подшипника - параметры
Скорость
3000 1/мин.
Рабочая температура
<= 25 °C
Нагрузка на вал, осевая/радиальная
<= 5 N, <= 2,5 N
Начальная точка, нагрузка на вал
на конце вала
Общие условия эксплуатации абсолютного энкодера CMV22 - A, <= 256 об.
Вибрации
Удельное значение
<= 100 м/с²
Синусоида
50…2000 Гц
Удары
Удельное значение
<= 1000 м/с²
Половина синусоиды
11 мс
Устойчивость к помехам
DIN EN 61000-6-2
Переходное излучение
DIN EN 61000-6-3
Рабочая температура
Стандартное значение
0…+60 °C
Температура хранения, сух.
0…+85 °C
Класс защиты
Стандартное значение
IP64

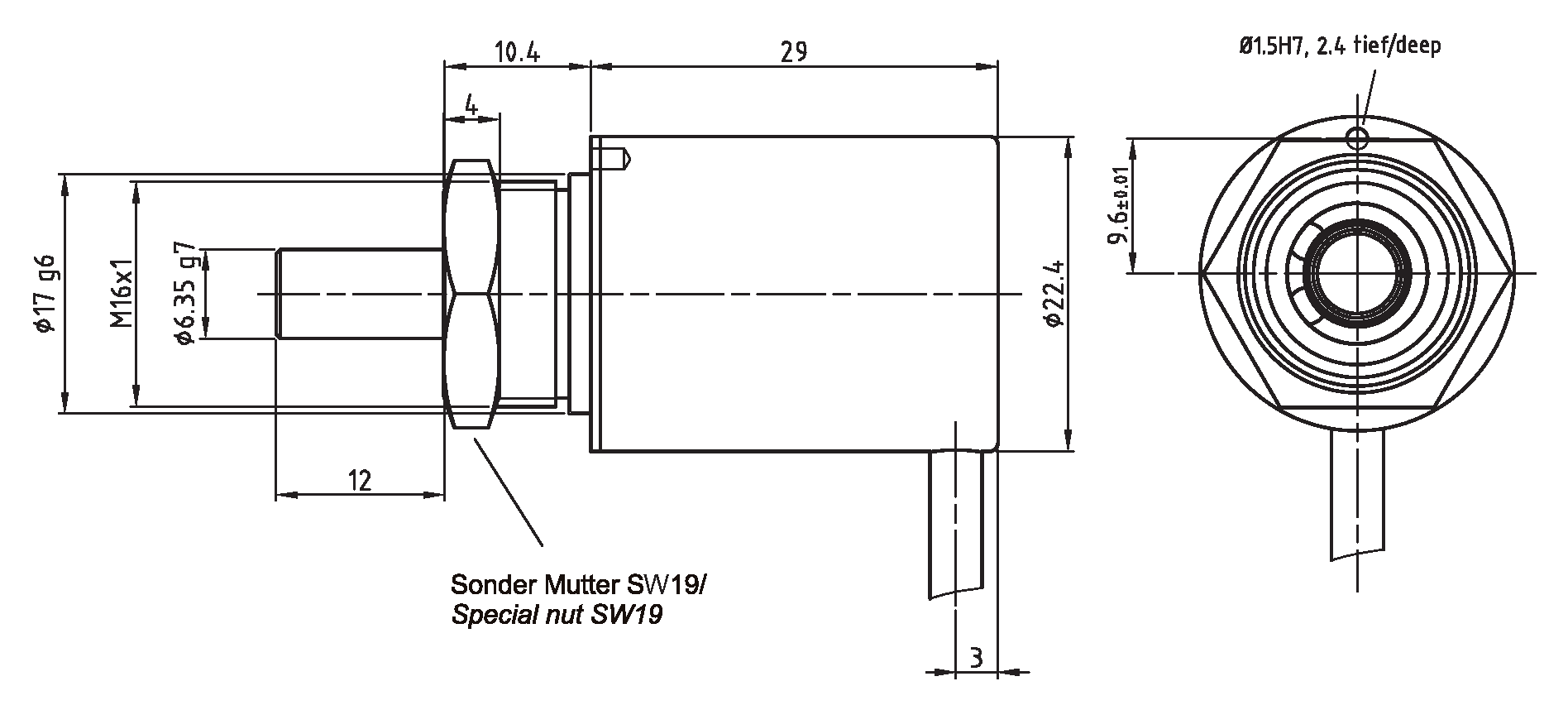

Drawing
Absolute-Encoder CMV22 - A, <= 256 Rev.
K-CMV22-A-1.pdfСкачать (592,68 Кб)
