Вращательный абсолютный энкодер положения: Абсолютный энкодер QDH81M - SSI / INK

О компании
TR-Electronic

О компании TR-Electronic

TR-Electronic со своими сильными швабскими корнями активно работает сегодня в разных странах мира. Компания особенно сильна в отраслях, связанных со станкостроением. Помимо штаб-квартиры в г. Троссинг...

Подробнее

Характеристики

  • Специальные клиентские решения
  • Гибкое программирование
  • Возможность использования дополнительных интерфейсов
  • Модульная линейка продукции
  • Резервная система сканирования
  • Прочная конструкция
Характеристики
Рабочие условия
Чертеж
Файлы
Развернутая информация о продукции - Абсолютный энкодер QDH81M - SSI / INK
Питание
Напряжение питания
11…27 В-
Несколько типов питания
Двойное
Потребление тока без нагрузки
<= 200 мА
Конструкция устройства
Тип
Многовитковый
Резервная система сканирования
Да, двойная
Общее разрешение
<= 31 бит
Число шагов на оборот
<= 8192
Число оборотов
<= 256000
Выходная мощность
<= 30 бит
SSI - интерфейс
Вход синхронизации SSI
Оптопара
Выход данных SSI
RS-422, 2-проводной
Частота синхронизации SSI
80…1000 кГц
Одноканальное время SSI, стандартное
20 мкс
Инкрементальный интерфейс
Оборудование
Стандартный интерфейс
Форма сигнала
Прямоугольный импульс
Форма сигнала, альтернативная
Синусоида/косинусоида
Инкрементальные сигналы, прямоугольные
K1± K2± K0±
Инкрементальные сигналы, синусоида/косинусоида
SIN± COS±, 1 Vss
Импульсы, прямоугольные
4096 □
Импульсы, синусоида/косинусоида
4096 ∼
Выходной драйвер, TTL
RS-422, 5 В-
Параметр/Функция, возможность изменения
Разрешение

Выходной код

Выходной формат

Число битов данных

Предварительно установленный параметр

Направление отсчета
Тип параметризации
программируется
Инструмент для программирования
Программное обеспечение TR: TRWinProg
Внешние входы
F/R
Направление отсчета
Предустановлено
Электронная настройка
Логический уровень
"0“ < +2 В, "1“ = Питание
Максимальная скорость, мех.
<= 3000 1/мин.
Нагрузка на вал, осевая/радиальная
Собственная масса
Срок службы подшипника
>= 3,9E+10 оборотов
Срок службы подшипника - параметры
Скорость
3000 1/мин.
Рабочая температура
± 60 °
Угловое ускорение
<= 10E+4 рад/с²
Момент инерции, стандартный
57,2E-6 кг м²
Масса, стандартная
1,3 кг
Дополнительные параллельные выходы
Параллельные выходы
8 выходов
Выходной ток
50 мА на выход
Защита от коротких замыканий
Да
Выходной драйвер, HTL
Двухтактный, 11…27 В-
Общие условия эксплуатации абсолютного энкодера QDH81M - SSI / INK
Вибрации
Удельное значение
<= 100 м/с²
Синусоида
50…2000 Гц
Удары
Удельное значение
<= 1000 м/с²
Половина синусоиды
11 мс
Устойчивость к помехам
DIN EN 61000-6-2
Переходное излучение
DIN EN 61000-6-3
Рабочая температура
Стандартное значение
0…+60 °C
Температура хранения, сух.
-30…+120 °C
Относительная влажность
98 %, без конденсации
Класс защиты
Стандартное значение
IP54

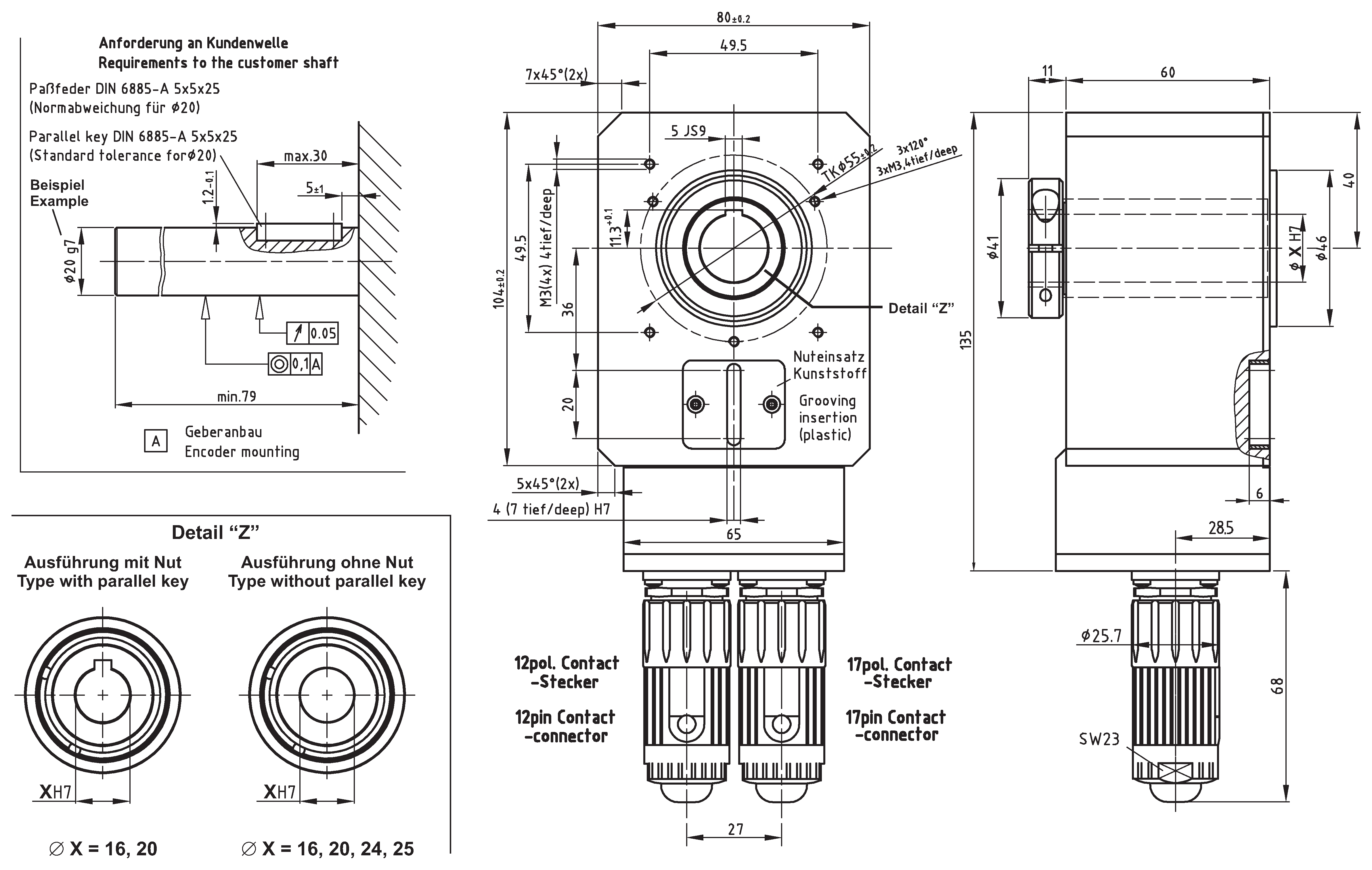

Drawing
Absolute-Encoder QDH81M - SSI / INK
K-QDH81-SSI-1.pdfСкачать (1,20 Мб)
