Вращательный абсолютный энкодер положения: Абсолютный энкодер CDF36S - SSI

О компании
TR-Electronic

О компании TR-Electronic

TR-Electronic со своими сильными швабскими корнями активно работает сегодня в разных странах мира. Компания особенно сильна в отраслях, связанных со станкостроением. Помимо штаб-квартиры в г. Троссинг...

Подробнее

Характеристики

  • Специальные клиентские решения
  • Встроенные электронные компоненты
  • Возможность использования дополнительных интерфейсов
  • Защита от струй высокого давления
  • Резервная система сканирования
  • Конструкция очень малого размера
Характеристики
Рабочие условия
Чертеж
Файлы
Развернутая информация о продукции - Абсолютный энкодер CDF36S - SSI
Питание
Напряжение питания
11…27 В-
Потребление тока без нагрузки
<= 40 мА
Конструкция устройства
Тип
Однооборотный
Резервная система сканирования
Да, двойная
Общее разрешение
<= 12 бит
Число шагов на оборот
<= 4096
Точность
± 1,4 °
SSI - интерфейс
Вход синхронизации SSI
Оптопара
Выход данных SSI
RS-485, 2-проводной
Частота синхронизации SSI
80…1000 кГц
Одноканальное время SSI, стандартное
20 мкс
Параметр/Функция, возможность изменения
Разрешение

Выходной код

Число битов данных

Настройка - параметр

SSI-выход

Направление отсчета
Тип параметризации
программируется
Инструмент для программирования
Программное обеспечение TR: TRWinProg
Внешние входы
F/R
Направление отсчета
Предустановлено
Электронная настройка
Логический уровень
"0“ < +2 В, "1“ = Питание
Допуск концентричности
0,2 мм
Допустимый осевой допуск
± 0,15 мм
Масса, стандартная
0,15 кг
Общие условия эксплуатации абсолютного энкодера CDF36S - SSI
Вибрации
Удельное значение
<= 100 м/с²
Синусоида
50…2000 Гц
Удары
Удельное значение
<= 1000 м/с²
Половина синусоиды
11 мс
Устойчивость к помехам
DIN EN 61000-6-2
Переходное излучение
DIN EN 61000-6-3
Рабочая температура
Стандартное значение
-20…+70 °C
Температура хранения, сух.
-20…+85 °C
Относительная влажность
98 %
Класс защиты
Стандартное значение
IP65
Дополнительно
IP69K

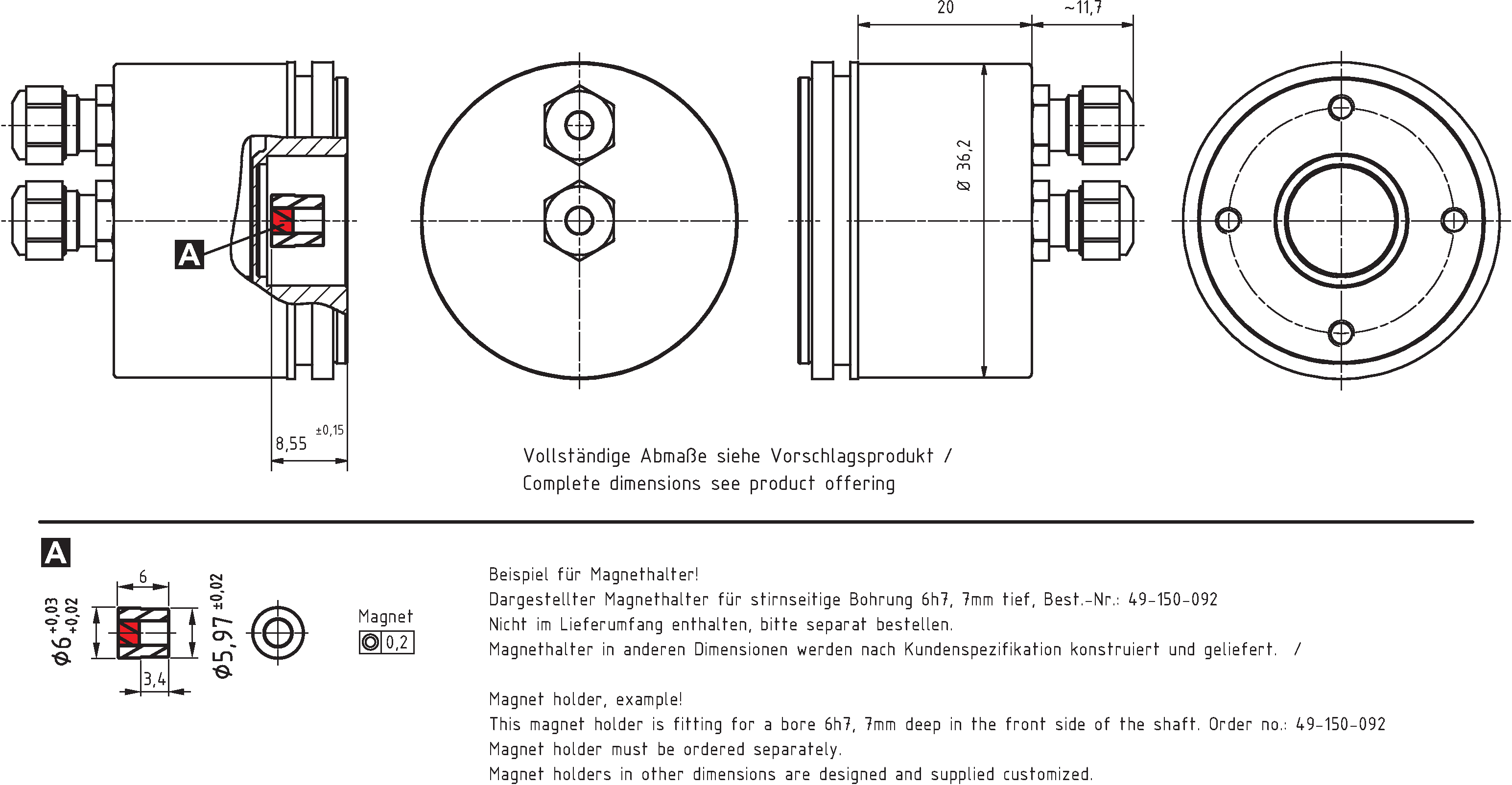

Drawing
Absolute-Encoder CDF36S - SSI
K-CDF36-SSI-1.pdfСкачать (654,42 Кб)
