Абсолютный энкодер CMS58 - A

Абсолютный энкодер CMS58 - A

Характеристики

  • Токовый выход или выход напряжения
  • Возможность использования дополнительных интерфейсов
  • Прочная стандартная конструкция
  • Короткий период подготовки
  • Конструкция малого размера
Характеристики
Рабочие условия
Чертеж
Файлы
Развернутая информация о продукции - Абсолютный энкодер CMS58 - A
Питание
Напряжение питания
12…30 В-
Потребление тока без нагрузки
<= 150 мА
Конструкция устройства
Тип
Одно-/многооборотный
Общее разрешение
<= 24 бит
Число шагов на оборот
<= 4096
Число оборотов
<= 4096
Точность
± 0,5 °
Аналоговый интерфейс
Ток/напряжение
программируется
Разрешение
12-битный ЦАП
Выходное напряжение
-10…+10 В-
Сопротивление нагрузки (U)
>= 1 кОм
Выходной ток
0…24 мА
Сопротивление нагрузки (I)
<= 500 Ом
Время цикла
500 мкс
Параметр/Функция, возможность изменения
Разрешение

Аналоговый выход напряжения/токовый выход

Предварительно установленный параметр

Направление отсчета
Тип параметризации
программируется
Инструмент для программирования
Программное обеспечение TR: TRWinProg
Внешние входы
F/R
Направление отсчета
Предустановлено
Электронная настройка
Логический уровень
"0“ < +2 В, "1“ = Питание
Максимальная скорость, мех.
<= 12000 1/мин.
Нагрузка на вал, осевая/радиальная
Собственная масса
Срок службы подшипника
>= 3,9E+10 оборотов
Срок службы подшипника - параметры
Скорость
6000 1/мин.
Рабочая температура
± 60 °
Угловое ускорение
<= 10E+4 рад/с²
Момент инерции, стандартный
1,3E-6 кг м²
Момент запуска, 20 °C
2 Н-см
Масса, стандартная
0,3 кг
Общие условия эксплуатации абсолютного энкодера CMS58 - A
Вибрации
Удельное значение
<= 100 м/с²
Синусоида
50…2000 Гц
Удары
Удельное значение
<= 1000 м/с²
Половина синусоиды
11 мс
Устойчивость к помехам
DIN EN 61000-6-2
Переходное излучение
DIN EN 61000-6-3
Рабочая температура
Стандартное значение
0…+60 °C
Дополнительно
-20…+70 °C
Температура хранения, сух.
-30…+85 °C
Относительная влажность
98 %, без конденсации
Класс защиты
Стандартное значение
IP65

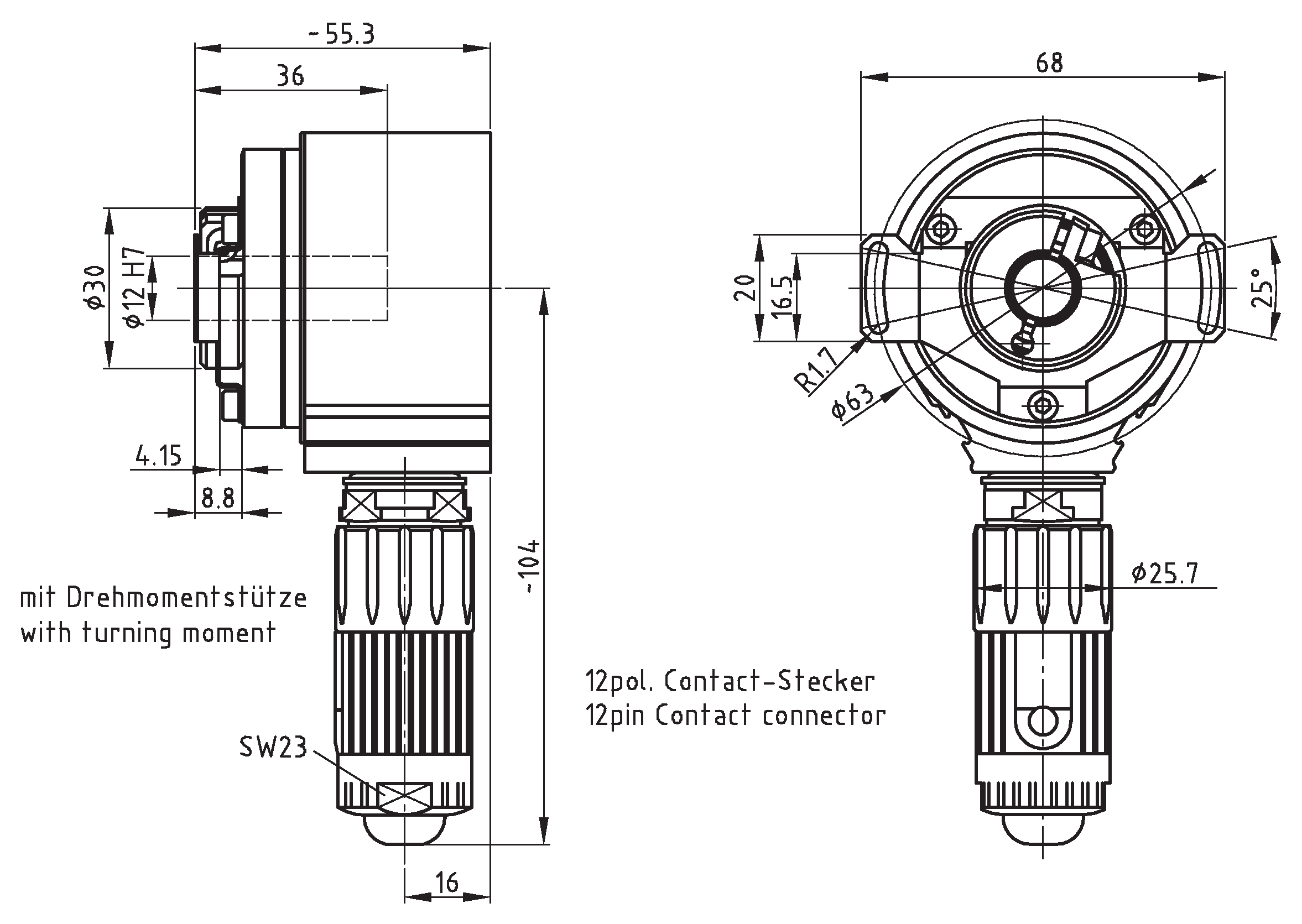

Drawing
Absolute-Encoder CMS58 - A
