Абсолютный энкодер CDV36S - SSI

Абсолютный энкодер CDV36S - SSI

Характеристики

  • Специальные клиентские решения
  • Встроенные электронные компоненты
  • Возможность использования дополнительных интерфейсов
  • Защита от струй высокого давления
  • Резервная система сканирования
  • Конструкция очень малого размера
Характеристики
Рабочие условия
Чертеж
Файлы
Развернутая информация о продукции - Абсолютный энкодер CDV36S - SSI
Питание
Напряжение питания
11…27 В-
Потребление тока без нагрузки
<= 40 мА
Конструкция устройства
Тип
Однооборотный
Резервная система сканирования
Да, двойная
Общее разрешение
<= 12 бит
Число шагов на оборот
<= 4096
Точность
± 1,4 °
SSI - интерфейс
Вход синхронизации SSI
Оптопара
Выход данных SSI
RS-485, 2-проводной
Частота синхронизации SSI
80…1000 кГц
Одноканальное время SSI, стандартное
20 мкс
Параметр/Функция, возможность изменения
Разрешение

Выходной код

Число битов данных

Настройка - параметр

SSI-выход

Направление отсчета
Тип параметризации
программируется
Инструмент для программирования
Программное обеспечение TR: TRWinProg
Внешние входы
F/R
Направление отсчета
Предустановлено
Электронная настройка
Логический уровень
"0“ < +2 В, "1“ = Питание
Максимальная скорость, мех.
<= 6000 1/мин.
Нагрузка на вал, осевая/радиальная
<= 5 Н, <= 10 Н
Срок службы подшипника
>= 3,9E+10 оборотов
Срок службы подшипника - параметры
Скорость
3000 1/мин.
Рабочая температура
± 60 °
Нагрузка на вал, осевая/радиальная
<= 5 Н, <= 10 Н
Начальная точка, нагрузка на вал
на конце вала
Угловое ускорение
<= 10E+4 рад/с²
Момент инерции, стандартный
2,5E-6 кг м²
Момент запуска, 20 °C
2 Н-см
Масса, стандартная
0,15 кг
Общие условия эксплуатации абсолютного энкодера CDV36S - SSI
Вибрации
Удельное значение
<= 100 м/с²
Синусоида
50…2000 Гц
Удары
Удельное значение
<= 1000 м/с²
Половина синусоиды
11 мс
Устойчивость к помехам
DIN EN 61000-6-2
Переходное излучение
DIN EN 61000-6-3
Рабочая температура
Стандартное значение
-20…+70 °C
Температура хранения, сух.
-20…+85 °C
Относительная влажность
98 %
Класс защиты
Стандартное значение
IP65
Дополнительно
IP69K

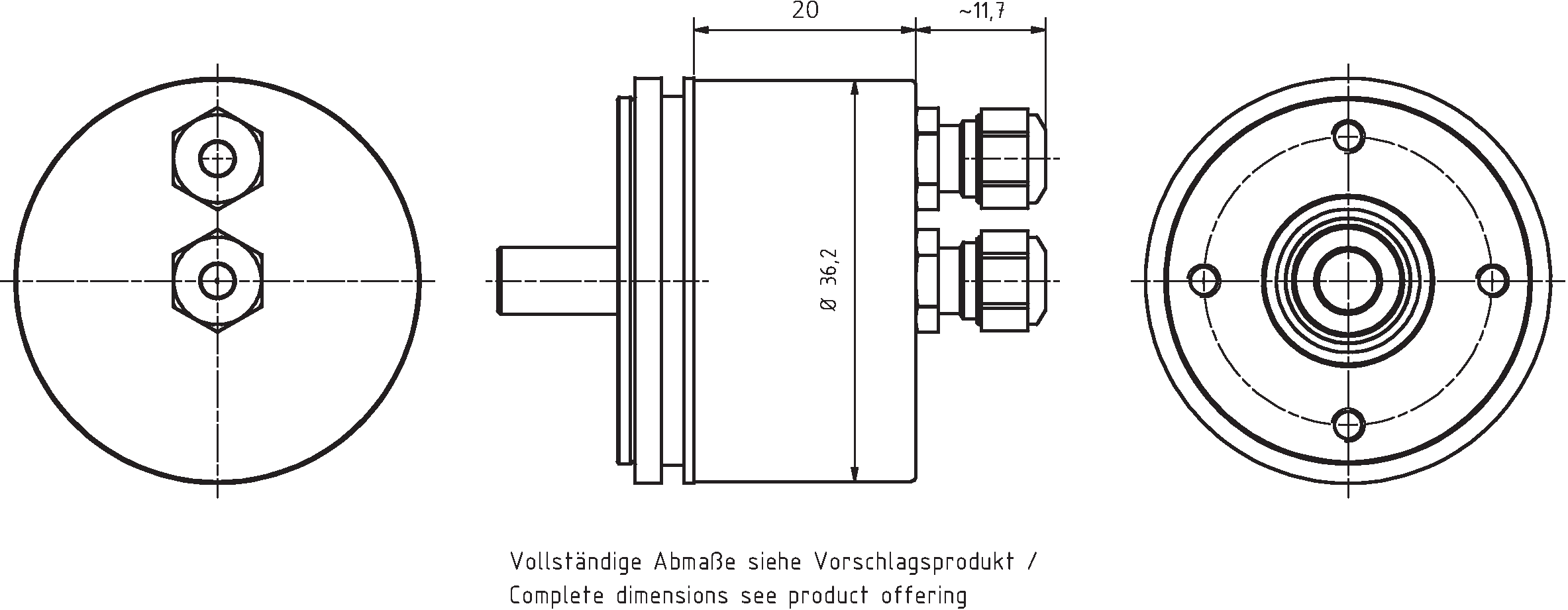

Drawing
Absolute-Encoder CDV36S - SSI
