Абсолютный энкодер CDS58 - M

Абсолютный энкодер CDS58 - M

Характеристики

  • Возможность использования дополнительных интерфейсов
  • Модульная механическая конструкция
  • Модульная линейка продукции
  • Резервная система сканирования
Характеристики
Рабочие условия
Чертеж
Файлы
Развернутая информация о продукции - Абсолютный энкодер CDS58 - M
Питание
Напряжение питания
11…27 В-
Несколько типов питания
Двойное
Потребление тока без нагрузки
<= 700 мА
Конструкция устройства
Тип
Одно-/многооборотный
Резервная система сканирования
Да, двойная
Число шагов на оборот
<= 8192
Число оборотов
<= 256000
Варианты интерфейса
Система 1
Система 2
SSI
SSI, инкрементальный + прогр.
Инкрементальный
Инкрементальный + прогр.
Инкрементальный, программируемый
Инкрементальный, прогр.
Система отклонения от положения 1/2
<= ± 1
Параметр/Функция, возможность изменения
Разрешение
Тип параметризации
программируется
Инструмент для программирования
Программное обеспечение TR: TRWinProg
Максимальная скорость, мех.
<= 6000 1/мин.
Нагрузка на вал, осевая/радиальная
Собственная масса
Срок службы подшипника
>= 3,9E+10 оборотов
Срок службы подшипника - параметры
Скорость
6000 1/мин.
Рабочая температура
± 60 °
Угловое ускорение
<= 10E+4 рад/с²
Момент инерции, стандартный
5E-6 кг м²
Момент запуска, 20 °C
4 Н-см
Масса, стандартная
0,6 кг…1 кг
Общие условия эксплуатации абсолютного энкодера CDS58 - M
Вибрации
Удельное значение
<= 100 м/с²
Синусоида
50…2000 Гц
Удары
Удельное значение
<= 1000 м/с²
Половина синусоиды
11 мс
Устойчивость к помехам
DIN EN 61000-6-2
Переходное излучение
DIN EN 61000-6-3
Рабочая температура
Стандартное значение
0…+60 °C
Дополнительно
-20…+70 °C
Температура хранения, сух.
-30…+80 °C
Относительная влажность
98 %, без конденсации
Класс защиты
Стандартное значение
IP65

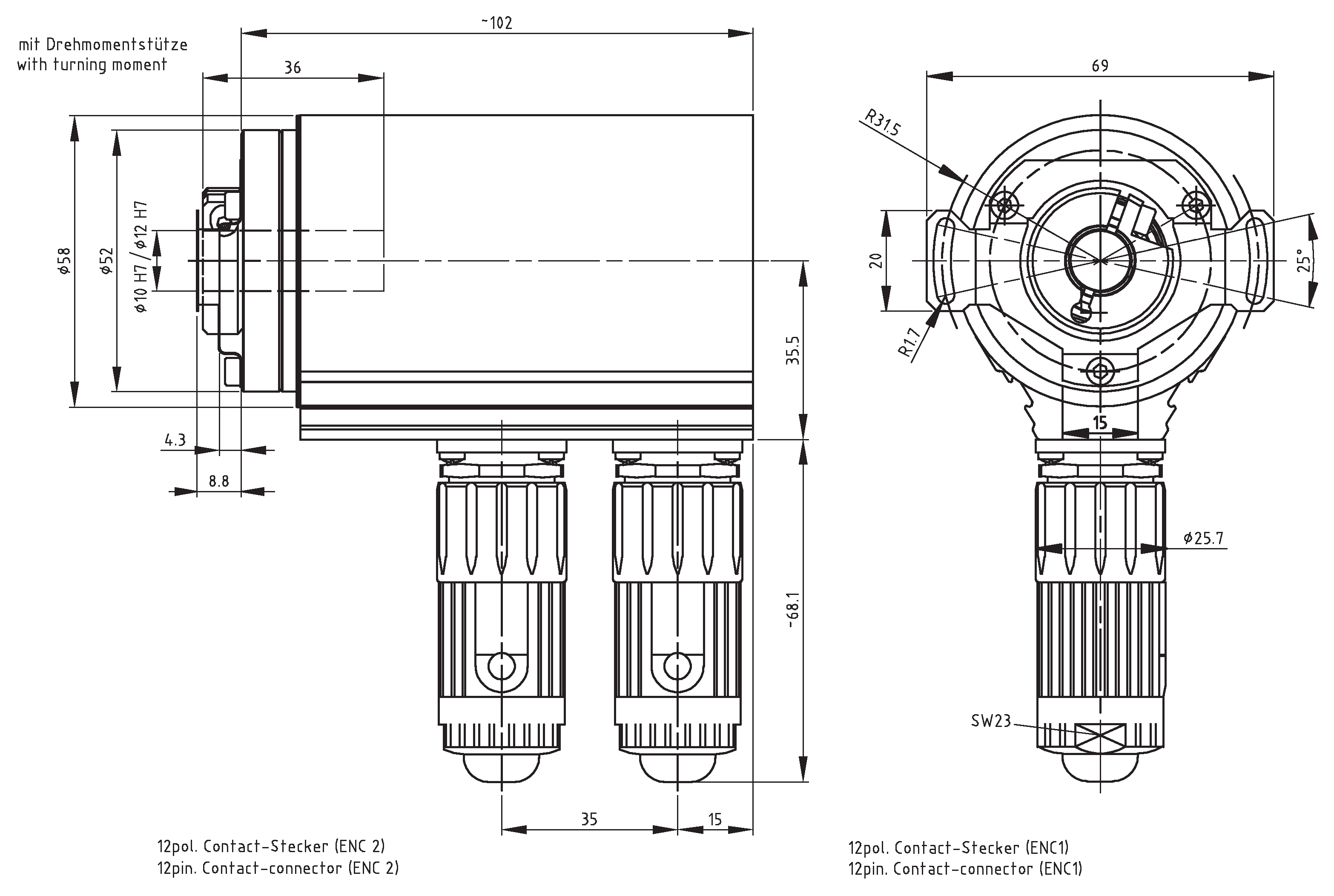

Drawing
Absolute-Encoder CDS58 - M
