Абсолютный энкодер CEV58 - ASI

Абсолютный энкодер CEV58 - ASI

Характеристики

  • Специальные клиентские решения
  • Заводская параметризация
  • Возможность использования дополнительных интерфейсов
  • Модульная механическая конструкция
  • Модульная линейка продукции
  • Короткий период подготовки
Характеристики
Рабочие условия
Чертеж
Файлы
Развернутая информация о продукции - Абсолютный энкодер CEV58 - ASI
Питание
Напряжение питания
11…27 В-
Потребление тока без нагрузки
<= 350 мА
Конструкция устройства
Тип
Одно-/многооборотный
Общее разрешение
<= 25 бит
Число шагов на оборот
<= 8192
Число оборотов
<= 4096
Выходная мощность
<= 24 бит
Интерфейс ASI
Передача данных
RS-422, 2-проводной
Формат символов
1 ST, 7 DA, 1 P even, 2 STOP
Формат данных
ASCII
Символ
7: 6 POS + CR (0x0D)
Символ
8: 6 POS + CRC + CR (0x0D)
Время бездействия
> 1 символа
Скорость передачи данных
Удельное значение
4.8 кбит/с
Параметр/Функция, возможность изменения
Разрешение

Выходной код

Предварительно установленный параметр

Направление отсчета
Тип параметризации
Заводская настройка
Внешние входы
F/R
Направление отсчета
Предустановлено
Электронная настройка
Логический уровень
"0“ < +2 В, "1“ = Питание
Максимальная скорость, мех.
<= 12000 1/мин.
Нагрузка на вал, осевая/радиальная
<= 10 Н, <= 20 Н
Срок службы подшипника
>= 3,9E+10 оборотов
Срок службы подшипника - параметры
Скорость
6000 1/мин.
Рабочая температура
± 60 °
Нагрузка на вал, осевая/радиальная
<= 5 Н, <= 10 Н
Начальная точка, нагрузка на вал
на конце вала
Угловое ускорение
<= 10E+4 рад/с²
Момент инерции, стандартный
2,5E-6 кг м²
Момент запуска, 20 °C
2 Н-см
Масса, стандартная
0,3…0,5 кг
Общие условия эксплуатации абсолютного энкодера CEV58 - ASI
Вибрации
Удельное значение
<= 100 м/с²
Синусоида
50…2000 Гц
Удары
Удельное значение
<= 1000 м/с²
Половина синусоиды
11 мс
Устойчивость к помехам
DIN EN 61000-6-2
Переходное излучение
DIN EN 61000-6-3
Рабочая температура
Стандартное значение
0…+60 °C
Дополнительно
-20…+70 °C
Температура хранения, сух.
-30…+80 °C
Относительная влажность
98 %, без конденсации
Класс защиты
Стандартное значение
IP65

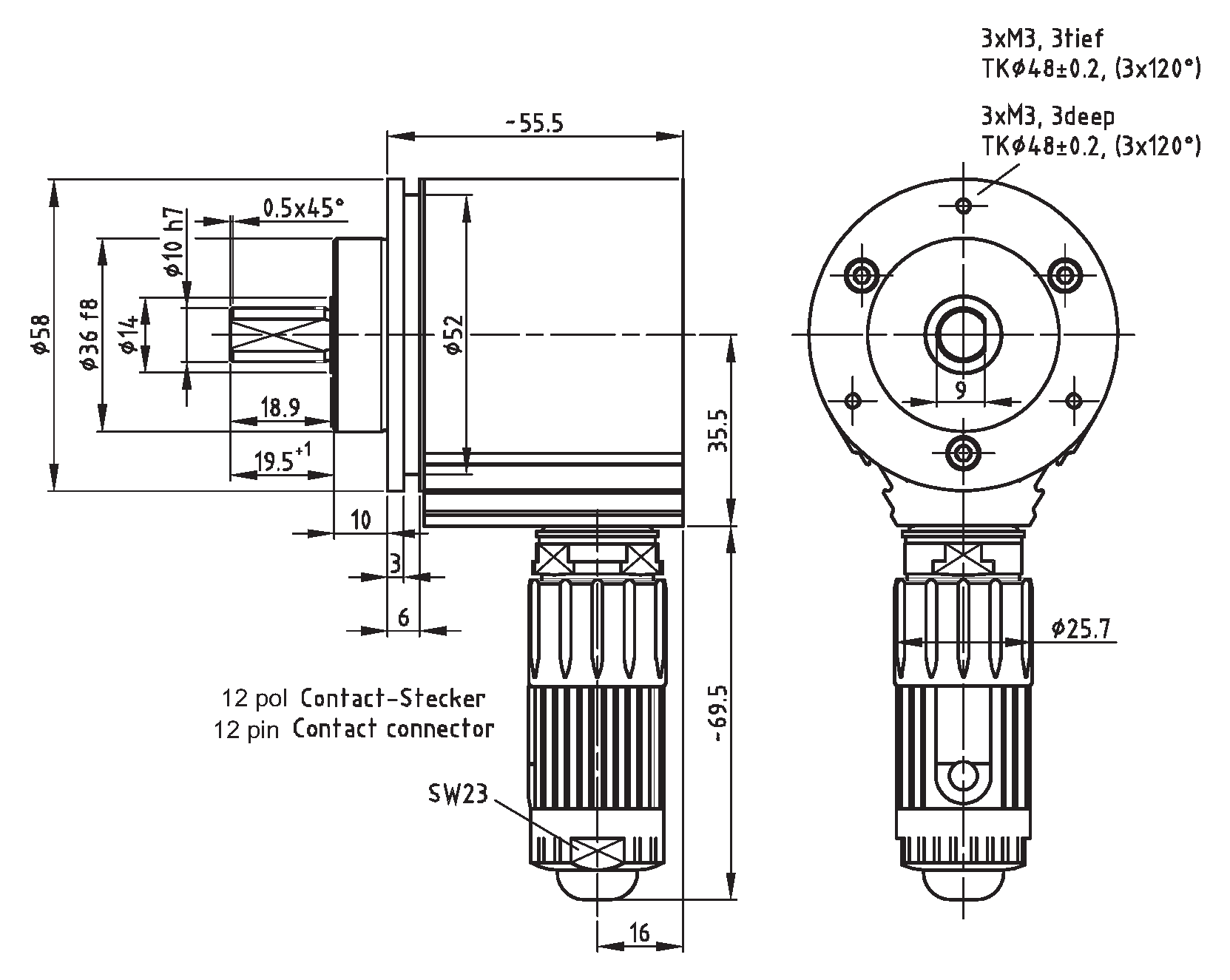

Drawing
Absolute-Encoder CEV58 - ASI
